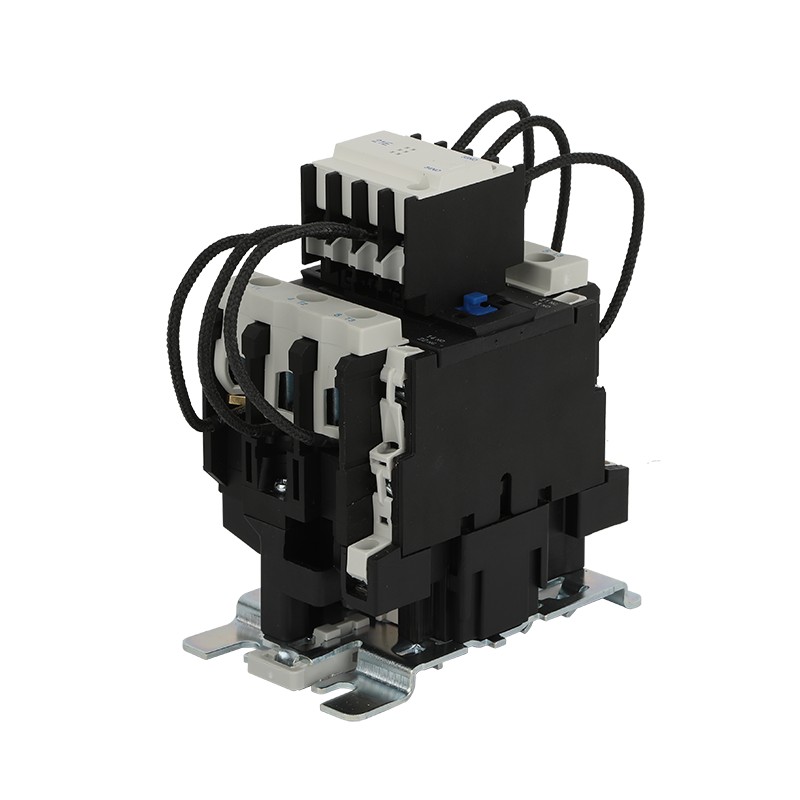

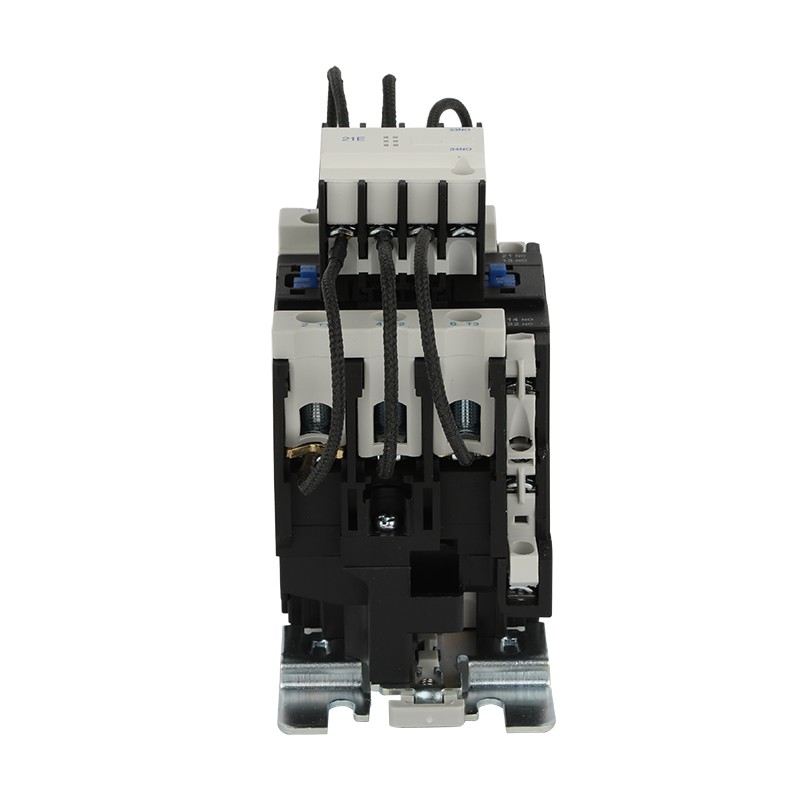

CJ19-sarjan kondensaattorikytkentäkontaktorit

Pienjännitteisessä loistehon kompensointijärjestelmässä kondensaattorin kompensointipiirin luotettava kytkentä on avain koko pienjännitteisen loistehon kompensointijärjestelmän vakaan toiminnan varmistamiseksi. CJ19-sarjan kondensaattorikytkentäkontaktoreille sopivimman virtaluokituksen valitseminen pienjännitteiseen loistehon kompensointijärjestelmääsi on kuin sopivimman sydänläpän koon valintaa heikentyneelle sydämelle - jos virta on liian pieni, kontaktorit vaurioituvat ylikuormituksen vuoksi ja jos virta on liian suuri, kontaktorien taloudellisuus ja suorituskyky heikkenevät. Geyue Electric tietää hyvin, että CJ19-sarjan kondensaattorikytkentäkontaktorien oikea valinta on monien käyttäjien todellinen huolenaihe, kun he rakentavat taloudellisen ja luotettavan staattisen kompensointiratkaisun. Tämä artikkeli selittää sinulle selkeästi tieteellisen menetelmän, jolla sovitetaan CJ19-sarjan kondensaattorin kytkentäkontaktoreiden sopivin virtaluokitus kondensaattorin kompensointipiirissä.

Ymmärrä CJ19-sarjan kondensaattorikytkentäkontaktorien ainutlaatuinen tehtävä

Ensinnäkin käyttäjien on selvästi ymmärrettävä, että kondensaattorin kytkentätoimintojen suorina toteuttajina CJ19-sarjan kondensaattorikytkentäkontaktorit eivät ole tavallisia kontaktoreita; ne ovat eräänlaisia ​​kontaktoreita, jotka on erityisesti suunniteltu kytkemään päälle ja pois päältä kondensaattoreita. Heidän ydintehtävänsä on käsitellä turvallisesti valtavaa sulkeutumisjännitevirtaa, joka syntyy, kun kondensaattoreita kytketään piiriin. Tässä toimintatilassa tavalliset kontaktorit ovat alttiita koskettimien hitsautumiseen tai koskettimien sulamiseen, mutta CJ19-sarjan kondensaattorikytkentäkontaktorit pystyvät ydinrakenteen ja magneettipiirin suunnittelun erityisen optimoinnin ansiosta rajoittamaan aaltovirran 20-kertaiseksi nimellisvirtaan ja siten varmistamaan itsensä sähköisen käyttöiän. CJ19-sarjan kondensaattorikytkentäkontaktorien "erityisluonteen" ymmärtäminen on ensimmäinen askel oikean virransyötön valinnassa.

CJ19-sarjan kondensaattorikytkentäkontaktoreiden sopivimman virransyötön sovittaminen ei suinkaan vastaa suoraa vastaavuutta kondensaattorien etiketissä lueteltujen parametrien perusteella. Tiukassa valintaprosessissa on otettava huomioon kaksi keskeistä virtaan liittyvää dataa: vakaan tilan käyttövirta ja dynaaminen aaltovirran vaikutus.

Hallitse käyttövirran ydinkaava

Vakion tilan käyttövirran laskenta riippuu kondensaattoreiden maksimaalisesta toimintakunnosta niiden todellisen käytön aikana. Ydinkaava on: Käyttövirta (A) = Kondensaattorin nimelliskapasiteetti (kvar) / (√3 * Todellinen käyttöjännite (kV)). On erityisen tärkeää huomata, että jos kondensaattorien nimellisjännite on suurempi kuin järjestelmän käyttöjännite, kondensaattoreiden todellinen lähtökapasiteetti ja virta pienenevät neliökertoimella. Tässä tilanteessa kontaktorien valinnan perusteena on tietyn järjestelmän kondensaattorien todellinen toimintatila, ei kondensaattorien tyyppikilvessä luetellut ihanteelliset parametrit. Toisin sanoen CJ19-sarjan kondensaattorikytkentäkontaktoreille sopivin virtaluokitus tulee valita pienemmäksi ja taloudellisemmaksi perustuen kondensaattorien todelliseen käyttövirtaan pienennyksen jälkeen.

Kuitenkin se, pystyvätkö CJ19-sarjan kondensaattorikytkentäkontaktorit onnistuneesti ja turvallisesti suorittamaan kondensaattorien päälle- ja poiskytkennän, riippuu pitkälti siitä, kestävätkö ne piirin dynaamista ylijännitevirtaa. CJ19-sarjan kondensaattorikytkentäkontaktorien nimelliskäyttövirta määritellään sillä ehdolla, että ne kestävät tuhansia tai jopa kymmeniä tuhansia tavallisia ylijänniteiskuja. Siksi tehokkain ja tarkin tapa valita sopivin nimellisvirta CJ19-sarjan kontaktoreille on katsoa valmistajan toimittamaa "Kondensaattorin kapasiteetti - Suositeltu kontaktorimalli" -vertailutaulukkoa. Esimerkiksi pienjännitteisessä loistehon kompensointijärjestelmässä, jonka nimellisjännite on 400 V, yhden kondensaattorin nimelliskapasiteetti on 30 kvar ja vakaan tilan virta noin 43 A kondensaattoria kohden, ottaen huomioon piirin ylijännitevirran, suosittelemme yleensä, että käyttäjät valitsevat CJ19-sarjan kondensaattorin kytkentävirran 3A, joiden nimellisvirta on vähintään 6 A.

Harkitse tärkeimpiä paikan päällä olevia muuttujia käytännön sovelluksissa

Vaikka kaavan ja vertailutaulukon käyttö on jo yhdistetty, paikan päällä olevien muuttujien perusteellisempi tarkastelu mahdollistaa CJ19-sarjan kondensaattorikytkentäkontaktoreiden valitsemisen, joiden virtaluokitus on lähempänä sopivinta. Ensisijainen huomioon otettava muuttuja on paikallisen loistehon kompensointiprojektin valitsema kytkentästrategia: onko kyseessä yhden yksikön kytkentä (eli jokaista kondensaattoria ohjataan itsenäisesti ja kytketään yksitellen)? Vai onko se usean yksikön ryhmitelty ja syklinen kytkentä (eli useita kondensaattoreita on kiinteästi ryhmitelty yhdeksi yksiköksi ja kytketty kokonaisuutena jaksossa, jolloin jokainen useiden kondensaattorien ryhmä on vähimmäisyksikkö)? Jos "ryhmäkytkentä"-strategiaa käytettäessä kytketään ensin päälle yksi kondensaattoriryhmä (ryhmä A) ja toinen kondensaattoriryhmä (ryhmä B) kytketään myöhemmin päälle, niin kytkimen sulkemishetkellä ryhmän B synnyttämä käynnistysvirta ei tule pelkästään verkkojännitteestä, vaan vakavammin tämä purkaus jo latautuneesta ryhmästä A johtaa ryhmään B. paljon suurempi päällekkäinen kytkentävirta kuin yksittäistä ryhmää kytkettäessä. Tällä hetkellä CJ19-sarjan kondensaattorikytkentäkontaktorien spesifikaatioita tulisi päivittää asianmukaisesti, eli valita kontaktorit, joilla on suurempi teho. Toinen huomioon otettava muuttuja on järjestelmän harmoninen ympäristö: kun taustaharmoninen sisältö on korkea, kondensaattoripiirin virta kasvaa harmonisten yliaaltojen takia ja voi aiheuttaa resonanssivahvistusta. On suositeltavaa varata 15–25 % lisämarginaali lasketun käyttövirran arvon perusteella tai käyttää mieluiten anti-harmonisia älykkäitä kondensaattoreita. Viimeinen huomioitava muuttuja on asennustapa ja työympäristö: tiheä asennustapa ja huono ilmanvaihtotyöympäristö heikentävät CJ19-sarjan kondensaattorikytkentäkontaktorien lämmönpoistoolosuhteita, mikä vaikuttaa niiden kantokykyyn. Valittaessa on myös tarpeen päivittää spesifikaatiota asianmukaisesti, eli valita kontaktorit, joilla on suurempi teho.

Geyue Electricin yhden luukun ratkaisut

Vakaan ja luotettavan pienjännitteisen loistehokompensointijärjestelmän luomiseksi käyttäjät tarvitsevat paljon muutakin kuin CJ19-sarjan kondensaattorikytkentäkontaktorien oikean sovituksen. Se, mitä todella vaaditaan, on täydellinen koordinaatio kaikkien komponenttien välillä, ja tämä on juuri se ydinarvo, jonka Geyue Electric tarjoaa käyttäjillemme.

Ammattimainen valmistaja, jolla on pitkä historia pienjännitteen loistehon kompensoinnissa, Geyue Electric ei ainoastaan ​​tarjoa sinulle täyden valikoiman korkealaatuisia komponentteja CJ19-sarjan kondensaattorikytkentäkontaktoreista antiharmonisiin kondensaattoreihin, sarjareaktoreihin ja APFC-säätimiin, vaan tarjoaa myös integroidun ratkaisun, joka perustuu tarkkaan kuormitusanalyysiin ja järjestelmädiagnoosiin. Tekninen tiimimme harkitsee perusteellisesti jakelurakennettasi, kuormitusominaisuuksia ja harmonisia olosuhteita ja suunnittelee sinulle täydellisen järjestelmän tarkasta valinnasta optimoituun johdotukseen varmistaen, että jokainen piiri on sovitettu turvallisesti, jotta kompensointilaitteesi ei vain voi parantaa tehokerrointa tehokkaasti, vaan myös saavuttaa pidemmän käyttöiän ja alentaa yleisiä ylläpitokustannuksia.
