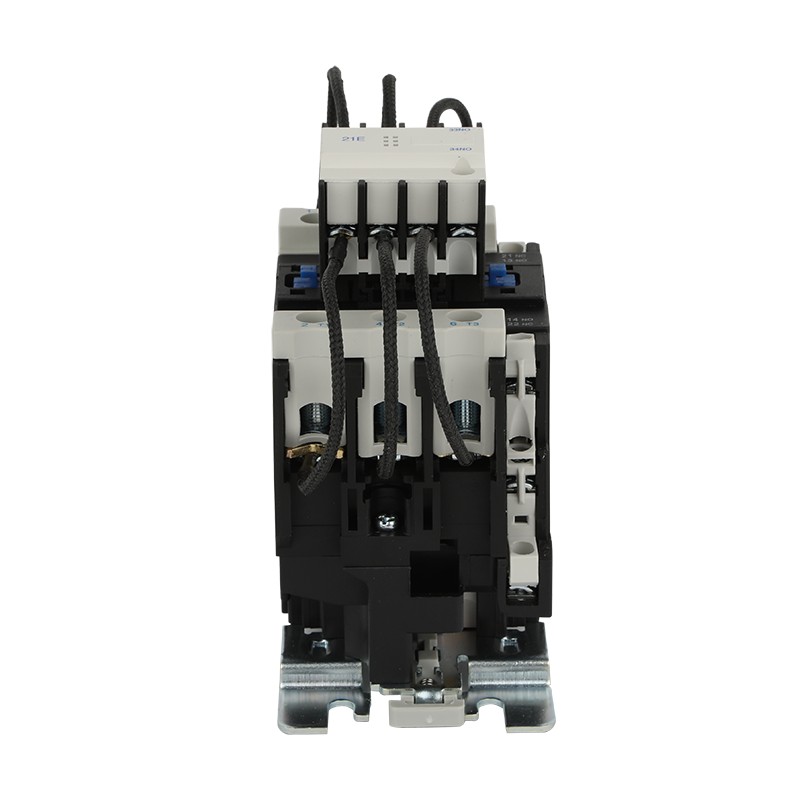

AC-kontaktori kytkentävirtakondensaattoreihin

Pienjännitteen loistehon kompensoinnin alalla jokaiseen tehokondensaattorien kytkentään liittyy valokaarien syntyminen ja sammuminen. Perinteisissä AC-kontaktoreissa on haastava ongelma, jota on vaikea ratkaista, koska niiden kaarisammutusjärjestelmät näyttävät usein riittämättömiltä kapasitiivisten kuormien käsittelyssä. Kuitenkin CJ19-sarjan AC-kontaktorit kytkentätehokondensaattoreihin ovat voittaneet tämän haasteen sarjan tarkkojen optimointien avulla, muuttaen tämän haasteen vakaaksi ja luotettavaksi takuuksi koko sähköjärjestelmälle. Geyue Electric, joka on syvästi mukana globaalissa pienjännitesähköteollisuudessa, ymmärrämme syvästi, että loistehon kompensointijärjestelmässä onnistunut kondensaattorin vaihto ei tarkoita vain tehokondensaattorien turvallista kytkemistä sähköverkkoon, vaan myös siitä, kuinka virta katkaistaan ​​sulavasti ja turvallisesti ja jättää hyvästit kaarille.

Kun AC-kontaktori katkaisee normaalin resistiivisen kuorman, virta- ja jännitevaiheet ovat periaatteessa linjassa ja kaari sammuu luonnollisesti helposti virran ylittäessä nollan. Kuitenkin, kun kondensaattori kytketään päälle tai pois päältä, syntyy aaltovirta useita kertoja tai jopa kymmeniä kertoja nimellisvirtaan verrattuna. Katkaisuprosessin aikana, koska molemmissa päissä oleva jännite ei pysty muuttumaan äkillisesti, syntyy vaihe-ero verkkojännitteeseen, mikä tekee kaaresta entistä voimakkaamman ja vaikeammin sammutettavissa olevan. Perinteisten kontaktorien valokaaren sammutusritilät tai yksinkertaiset valokaarisammutuskammiot on usein suunniteltu katkaisemaan tavanomaisia ​​induktiivisia tai resistiivisiä kuormia. Kondensaattorikuormituksen synnyttämän voimakkaan kaaren kohdatessa niiden kaaren sammutusominaisuudet ja tilajärjestelyt saavat usein kaaren syttymään uudelleen, purskahtamaan tai jopa hitsaamaan koskettimia, mikä ei ainoastaan ​​lyhennä kontaktorin käyttöikää, vaan on myös mahdollinen uhka tasauskaapin vakaalle toiminnalle.

Vastauksena kondensaattorikuormituksen ainutlaatuiseen "temperamenttiin", CJ19-sarjan AC-kontaktorien kytkentätehokondensaattorien valokaaren sammutusjärjestelmä on läpikäynyt kattavan innovaation materiaalien, rakenteen ja periaatteiden osalta.

Kolminkertaisen jalostuspolun ensimmäinen vaihe on rakenteiden vahvistaminen ja tilan jälleenrakentaminen. CJ19-sarjan AC-kontaktorit kytkentävirtakondensaattoreihin ovat parantaneet merkittävästi valokaaren sammutuskammion fyysistä tilaa ja valokaaren estokykyä. Valokaarisammutusritilälevyt on valmistettu tiheämästä ja lämmönkestävämästä metalliseosmateriaalista ja ristikkolevyjen geometrinen muoto ja etäisyys on optimoitu. Syvempi kaarisammutuskammio ja lukuisat väliseinälevyt pidentävät ja jakavat kaaren reitin tehokkaasti, jolloin pitkänomainen kaari leikataan nopeasti useiksi lyhyiksi kaariksi. Tämä mahdollistaa pakotetun jäähdytyksen ja ionisaation poistamisen rajoitetussa tilassa, mikä on samanlaista kuin rakentaa useita tasoisia nopeustasareita ja jäähdytysaltaita raivokkaalle kaarelle, jolloin sen energiaa kuluu kerros kerrokselta.

Kolminkertaisen jalostuspolun toinen vaihe on kontaktimateriaalien tarkka sovitus. Kondensaattorikytkennällä on erittäin tiukat vaatimukset juotosnesto-ominaisuudesta ja koskettimien sähköisestä käyttöiästä. CJ19-sarjan AC-kontaktorit kytkentätehon kondensaattoreille käyttävät erityistä hopeapohjaisten metalliseosten kosketusmateriaaleja, jotka takaavat alhaisen kosketusvastuksen, mutta myös parantavat merkittävästi niiden kykyä kestää korkeita ylijännitevirtoja ja kaarieroosiota. Yhdessä erityisen koskettimen muotoisen suunnittelun kanssa CJ19-sarjan AC-kontaktorit kytkentätehokondensaattoreihin eliminoivat tehokkaasti metallisillan muodostumisen todennäköisyyden irrotuksen aikana, mikä vähentää jatkuvan valokaaren palamisen riskiä lähteessä.

Kolminkertaisen jalostuspolun 3. vaihe on yhteistyösuunnittelu ja kytkentäajoitus. CJ19-sarjan AC-kontaktorien kytkentätehokondensaattorien ydin piilee niiden kytkentäsekvenssissä "ensin rajoittaa vastusta ja sitten sulkemalla pääkoskettimet". Mekaanisesta näkökulmasta tämä rakenne vähentää merkittävästi käynnistysvirtaa sulkemisen aikana, mikä vähentää epäsuorasti valokaaren intensiteettiä avaamisen aikana. CJ19-sarjan AC-kontaktorien kytkentätehokondensaattorien kaarenvaimennusjärjestelmä toimii yhdessä tämän rakenteen kanssa varmistaen pääkoskettimien ja apuvirtaa rajoittavien koskettimien mekaanisen kytkennän ja tilajärjestelyn sekä sen, että kontaktorien kaarensammutusjärjestelmä toimii luotettavasti suunnitellulla kapasiteetilla, myös suuren virran purkaustilanteessa.

Jokaisen teknisen yksityiskohdan perusteellinen ymmärtäminen takaa 100 %:n luotettavuuden. Kiinan pienjännitteen loistehokompensointiteollisuuden johtavana hahmona Geyue Electricillä ei ole vain syvää ymmärrystä ydinkomponenteista, kuten CJ19-sarjan vaihtovirtakondensaattorien kontaktoreista, vaan se on myös sitoutunut tarjoamaan asiakkaille kattavia ratkaisuja ydinkomponenteista kokonaisiin järjestelmiin. Pienjännitteisten loistehon kompensointilaitteemme perustuvat näihin syvästi optimoituihin erikoiskomponentteihin yhdistettynä älykkäiden säätimien tarkkoihin kytkentästrategioihin, mikä varmistaa, että jokainen kompensointijärjestelmä pystyy reagoimaan nopeasti tehokertoimen muutoksiin ja saavuttamaan tasaisimman ja turvallisimman kondensaattorikytkennän, pidentäen tehokkaasti laitteiden kokonaiskäyttöikää ja vähentäen järjestelmän toiminnan ja huollon riskejä. Geyuen valinta merkitsee vankkaa sitoutumista sähkön laatuun. Uskomme, että todellinen arvo on teknologian tekeminen näkymättömäksi ja vakauden ja tehokkuuden tekeminen normiksi sähköverkkotoiminnassasi.
