Käytätkö edelleen AC-kontaktoreita ja SSR:itä kondensaattorin vaihtamiseen? Tässä on miksi insinöörit vaihtavat yhdistelmäkytkimiin

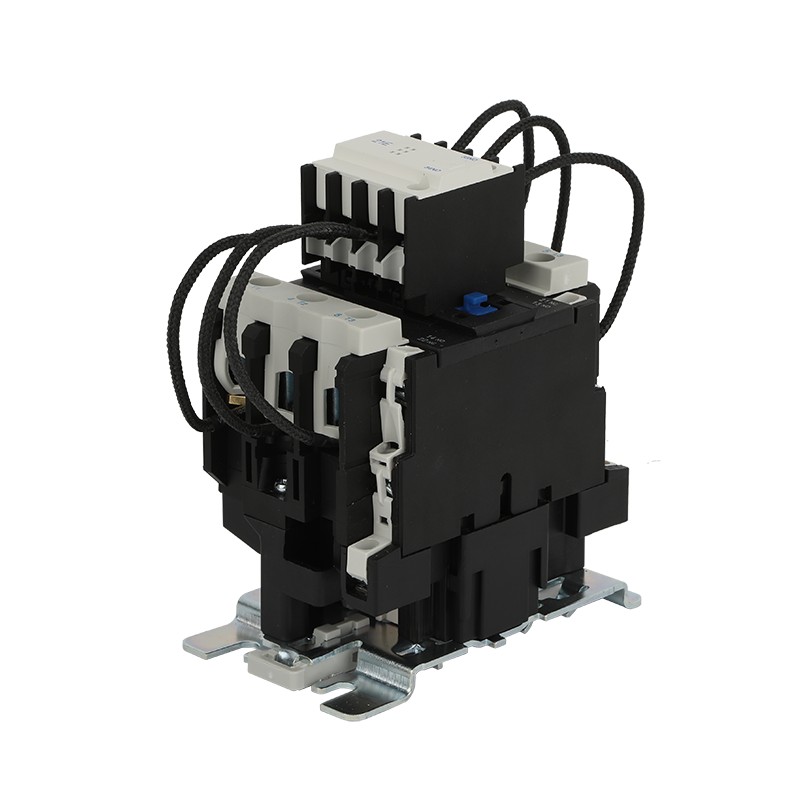

Jos olet koskaan nähnyt akondensaattorin kytkentälaiteräjäyttää – ja tarkoitan kirjaimellisesti räjäyttää – tiedät tarkalleen, mistä puhun. Kova pop. Palaneen muovin haju. Pomosi vihainen katse, kun hän tajuaa, että kyseessä on kolmas kontaktori tässä kuussa.

Tässä on asia. Kondensaattorien vaihtaminen ei ole kuin hehkulampun vaihtamista. Kondensaattorit eivät toimi hyvin tavanomaisten kytkimien kanssa. Kun suljet kontaktorin purkautuneen kondensaattorin yli, syöttövirta voi osua 100 kertaa normaalivirtaan. Se ei ole napsautus. Se on pieni räjähdys, joka tapahtuu paneelisi sisällä. Ja jos käytät puolijohdereleitä, ne vaihtuvat nopeasti. Mutta ne ovat myös kuumia – todella kuumia – eivätkä ne kestä ikuisesti, kun pyöräilet niillä muutaman minuutin välein.

Joten mikä on ratkaisu? Haluan esitellä sinulle jotain, joka on hiljaa vallannut pienjännitteisen loistehokompensointijärjestelmät ympäri maailmaa. Sitä kutsutaan yhdistelmäkytkimeksi. Ja kun ymmärrät, miten se toimii, saatat ihmetellä, miksi et ole vaihtanut aiemmin.

Mikä yhdistelmäkytkin oikein on?

Useimmat insinöörit, joista puhun, katsovat minua tyhjän päälle, kun mainitsen ensimmäisen kerran yhdistetyt kytkimet. Sitten näytän heille yhden, ja he sanovat: "Odota, niin se on kuin kontaktori ja tyristori olisivat saaneet vauvan?"

Se ei itse asiassa ole kaukana.

Yhdistelmäkytkin – jota kutsutaan myös komposiittikytkimeksi tai älykkääksi yhdistelmäkytkimeksi – asettaa korkeajännitteisen, suurvirtatyristorin (piiohjatun tasasuuntaajan) rinnan magneettisen lukitusreleen-15 kanssa. Keskellä istuu mikro-ohjain, joka tarkkailee AC-aaltomuotoa ja päättää tarkalleen, milloin kukin laite laukaistaan.

Tässä on sen kauneus. Kun kytkin saa käynnistyskomennon, tyristori laukeaa ensimmäisenä juuri sillä hetkellä, kun jännite ylittää nollan. Ei ylijännitettä. Ei paukkua. Vain puhdas, hiljainen yhteys. Sitten muutaman millisekunnin kuluttua rele sulkeutuu ja ottaa virran. Tyristori lakkaa johtamasta. Tämä tarkoittaa, että ei enää lämmöntuotantoa, ei tilaa vieviä jäähdytyselementtejä, ei jäähdytystuulettimia, jotka humisevat kaapin-32 sisällä.

Kun on aika katkaista yhteys, tapahtuu päinvastoin. Rele avautuu ensin, sitten tyristori käsittelee katkaisun virran nollapisteessä. Jälleen sileä ja kaariton.

Miksi tällä on merkitystä sähköjärjestelmällesi?

Laitan sen numeroihin.

Tyypillinen AC-kontaktori, joka kytkee kondensaattoriparistoa, voi tuottaa syöttövirtoja, jotka rasittavat koko järjestelmää. Nämä ylijännitteet eivät vain kuluta kontaktoria – ne heikentävät kondensaattoreita, sotkevat virran laatua ja lopulta tuhoavat muita komponentteja. Jotkut kenttäraportit osoittavat, että perinteisiä kontaktoreita käyttävät laitteet korvaavat kytkinlaitteet kuuden tai kahdentoista kuukauden välein riippuen siitä, kuinka usein ne pyörivät.

Yhdistelmäkytkimet korjaavat tämän kokonaan. Koska tyristori käsittelee kytkentämomenttia ja rele vakaan tilan virtaa, saat nollasyötön ja nollaaaaltoja. Ei kaaria, ei kipinöitä, ei kosketushitsausta -15. Tuloksena? Laitteiden vaihto, joka kestää miljoonia toimintoja tuhansien sijaan.

Sitten on lämpöongelma. Puolijohdereleet (SSR) ovat erinomaisia ​​joihinkin sovelluksiin, mutta kondensaattorikytkennässä ne kärsivät yhdestä kohtalokkaasta puutteesta: johtavuushäviöistä. SSR on käytännössä aina puolijohtavassa tilassa, kun se on päällä, mikä tarkoittaa, että se tuottaa aina lämpöä. Kokeile pinota muutama niistä tiiviisti pakattuun paneeliin, niin kohtaat nopeasti jäähdytysongelmia. Eräs insinööripäällikkö kertoi minulle, että hänen tiiminsä piti suunnitella koko ohjauskaappi uudelleen vain sovittaakseen ilmavirtauskanavat SSR-pohjaiseen kompensaattoriinsa.

Yhdistelmäkytkimillä ei ole tätä ongelmaa. Kun rele ottaa vallan, tyristori sammuu kokonaan. Virrankulutus tasaisen toiminnan aikana? Lähes nolla. Puhumme enintään 1,5 VA:sta kytkintä 7 kohden. Se ei ole kirjoitusvirhe.

Mistä löydät nämä todellisesta maailmasta?

Yleisin paikka, jossa näet yhdistelmäkytkimiä, on pienjännitteisten loistehon kompensointijärjestelmissä – sellaisissa kuin tehtaissa, ostoskeskuksissa, toimistorakennuksissa ja datakeskuksissa. Kaikki tilat, joissa on moottoreita, muuntajia tai induktiivisia kuormia, tarvitsevat kondensaattoreita tehokertoimen korjaamiseksi, ja kyseiset kondensaattorit tarvitsevat kytkinlaitteita, jotka eivät hajoa muutaman tuhannen jakson jälkeen.

Otetaan esimerkki tosielämästä. Suuren ostoskeskuksen keskusilmastointijärjestelmä pyöritti kondensaattoripankkejaan kymmeniä kertoja päivässä. NiidenAC-kontaktoritepäonnistuivat kahdeksan kuukauden välein. Vaihdettuaan älykkäisiin yhdistelmäkytkimiin järjestelmä pienensi energiankulutusta 18 prosenttia jo pelkästään parantuneen kompensointitehokkuuden ansiosta ja eliminoi vaihtokustannukset kokonaan. Kytkimet ovat olleet käytössä nyt kolme vuotta. Ei epäonnistumisia. Ei huoltokutsuja. Huoltopäällikkö puhuu siitä edelleen kuin minä olisin joku velho.

Yhdistelmäkytkimet käsittelevät myös sekä kolmivaiheista että yksivaiheista kompensointia. Kolmivaiheisissa järjestelmissä, joissa on delta-kytketyt kondensaattoriryhmät, voit käyttää yhteistä kompensointityyppistä kytkintä. Jaetun vaiheen Y-kytketyille asetuksille on olemassa omia malleja, jotka kytkevät jokaisen vaiheen itsenäisesti -7. Useimmat valmistajat tarjoavat malleja, joiden jännite on 220 V - 690 V ja joiden ohjauskapasiteetti vaihtelee 10 kvarista aina 50 kvariin asti.

Älykkäät ominaisuudet, joita et tiennyt tarvitsevasi

Tässä yhdistelmäkytkimet ovat todella mielenkiintoisia. Koska niissä on mikro-ohjain, ne eivät ole vain tyhmiä kytkimiä. He ovat älykkäitä.

Paremmissa on sisäänrakennetut suojaukset, joita et löydä tavallisesta kontaktorista tai SSR:stä. Jännitteen vaihekatkossuoja – jos järjestelmä menettää vaiheen, kytkin kieltäytyy sulkeutumasta. Alijännitesuoja – jos syöttö putoaa alle noin 80 prosentin, kytkin pysyy auki. Itsediagnostiikkavikasuoja – jos jokin komponentti vioittuu sisäisesti, kytkin ei yritä toimia. Joissakin on jopa lämpötila-antureita ja tietoliikenneportteja (RS232 tai RS485), jotta voit valvoa niitä etänä ja saada vikailmoituksia kävellemättä paneeliin-15-16.

Mieti, mitä se tarkoittaa huoltorutiinisi kannalta. Sen sijaan, että lähettäisit joka kuukausi jonkun kurkistamaan live-paneelin sisällä, voit istua tietokoneen ääressä ja nähdä tarkalleen, mitkä kytkimet toimivat ja mitkä tarvitsevat huomiota. Useita rakennuksia ylläpitäville kiinteistönjohtajille tämä on muuttava tilanne.

Ollaan rehellisiä huonoista puolista

Mikään tuote ei ole täydellinen, ja yhdistelmäkytkimillä on rajoituksensa.

Pääasia on monimutkaisuus. Yhdistelmäkytkimessä on enemmän komponentteja kuin yksinkertaisessa kontaktorissa - tyristorit, releet, ohjauspiirit, nollapisteen ilmaisimet. Enemmän osia tarkoittaa enemmän asioita, jotka voivat epäonnistua. Käytännössä useimmat viat tapahtuvat, kun valmistajat leikkaavat kulmat ja käyttävät alimääriteltyjä tyristoreita. Oikein suunnitellussa yhdistetyssä kytkimessä käytetään yli 2500 V:n tyristoreita, jotka on mitoitettu järjestelmän mahdollisesti näkemille huippuvirroille. Halvat versiot eivät. Ja nuo halvat versiot epäonnistuvat -30.

Toinen haittapuoli on alkukustannukset. Yhdistelmäkytkin maksaa etukäteen enemmän kuin AC-kontaktori. Jos katsot vain ostotilauksen rivikohtia, kontaktori näyttää halvemmalta. Mutta kun otat huomioon korvauskustannukset, seisokit ja työvoiman vikaantuneiden yksiköiden vaihtamiseen joka vuosi, matematiikka muuttuu nopeasti.

Useimmille insinööreille, joiden kanssa olen työskennellyt, takaisinmaksuaika yhdisteisiin siirtyessä on kuuden ja kahdeksantoista kuukauden välillä. Sen jälkeen se on puhdasta säästöä.

Kuinka valita oikea yhdistelmäkytkin?

Jos olet valmis vaihtamaan – sanaleikkaa varten – tässä on mitä etsiä.

Tarkista ensin nimellisjännite ja ohjauskapasiteetti. Useimmat järjestelmät toimivat 220 V (yksivaiheinen) tai 380 V (kolmivaiheinen) jännitteellä. Kytkimesi on vastattava järjestelmäsi jännitettä ja sen on vastattava kondensaattoripankkien kvar-arvoa. Yleiset arvot nousevat 50 kvariin kolmivaihejärjestelmissä ja 15 kvariin yksivaiheisissa järjestelmissä.

Toiseksi etsi mekaaniset käyttöikäluokitukset. Hyvän yhdistelmäkytkimen pitäisi kestää vähintään miljoona mekaanista toimintoa -7. Se on suuruusluokkaa parempi kuin tyypillinen kontaktori.

Kolmanneksi, älä ohita älykkäitä ominaisuuksia. Jos kuitenkin maksat yhdistelmäkytkimestä, hanki sellainen, jossa on vaihekatkossuoja, alijännitelukko ja viestintäominaisuus. Nämä lisäominaisuudet eivät maksa juuri mitään lisättävää, mutta voivat säästää tuhansia vianetsintäaikaa.

Neljänneksi, tarkista ympäristön lämpötilaluokitus. Paremmat kytkimet ovat -25°C - +70°C. Jos asennat ulkotiloihin tai ilmastoimattomaan sähköhuoneeseen, tällä alueella on merkitystä.

Ja tässä on vinkki, jota useimmat luettelot eivät kerro sinulle: yhdistelmäkytkimet eivät toimi ilman kondensaattoria tai valekuormaa. Se ei ole vika – se on turvaominaisuus. Älä yritä tehdä penkkitestiä pelkällä yleismittarilla ja ihmetellä, miksi mitään ei tapahdu.

Bottom Line

AC-kontaktoritovat halpoja ostaa ja kalliita omistaa. Puolijohderelet ovat nopeita, mutta kuumia ja tehonnälkäisiä. Yhdistelmäkytkimet sijaitsevat aivan keskellä – ne kytkeytyvät kuin tyristori ja toimivat kuin rele. Ne antavat sinulle nollasyötön, nollaaaaltoja, lähes nollan virrankulutuksen ja kymmenen kertaa pidemmän käyttöiän.

Jos olet edelleen vaihtamassa kondensaattoreita vanhan koulukunnan kontaktoreihin tai kamppailet ylikuumeneneiden SSR-paneeleiden kanssa, on aika kysyä itseltäsi: Kuinka monta palanutta kontaktoria aiot vaihtaa ennen kuin yrität jotain parempaa?
