Voiko sylinterin itsekorjautuvasta shunttikondensaattorista tulla ihanteellinen valinta Smart Grid -aikakaudella?

Tekniset ominaisuudet ja toimintaperiaate

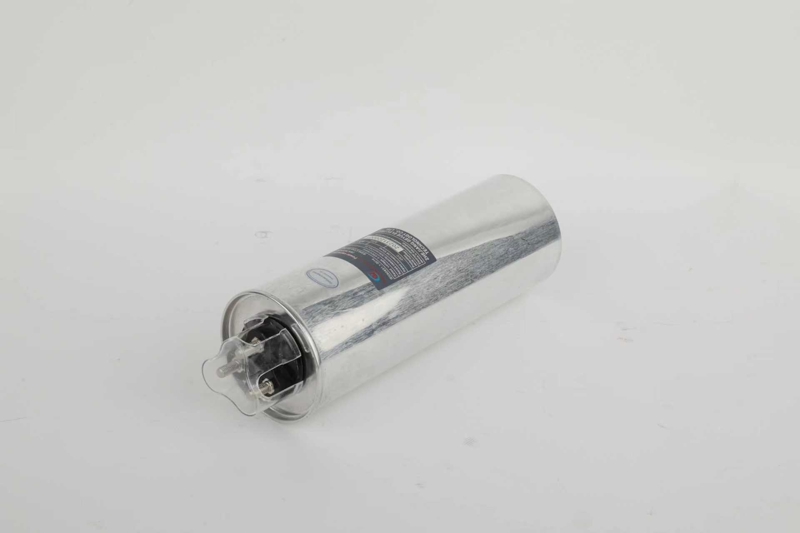

TämäSylinterin itsekorjautuva shunttikondensaattorikäyttää ydinkomponenttina erityistä metalloitua polypropeenikalvomateriaalia, jonka kalvon pinnalle on kerrostettu yhtenäinen sinkki-alumiini-komposiittikerros. Perinteisiin laatikkotyyppisiin kondensaattoreihin verrattuna lieriömäisellä rakenteella on järkevämpi lämmönpoistopolku, joka johtaa nopeasti sisäisen lämmön ulkovaippaan hajaantumiseksi. Täydellisen symmetrisen rakenteensa ansiosta sähkökenttäjakauma on tasaisempi, välttäen liian suurta paikallista kenttävoimakkuutta, mikä pidentää merkittävästi tuotteen käyttöikää.

Valintanäkökohdat ja asennustiedot

Kun valitset tämän tyypinSylinterin itsekorjautuva shunttikondensaattori, useita teknisiä parametreja ja todellisia käyttöolosuhteita on tarkasteltava kattavasti. Ensinnäkin on kiinnitettävä erityistä huomiota nimellisjännitteen sovitukseen. Yleensä on suositeltavaa valita malli, jonka jännite on 10–20 % korkeampi kuin järjestelmän suurin käyttöjännite, kuten 440 V tai 480 V tuotteet, jotta riittävä turvamarginaali jää. Kun useita kondensaattoriryhmiä käytetään rinnakkain, on kiinnitettävä erityistä huomiota kunkin kondensaattorin kapasitanssin sovitukseen ja impedanssiominaisuuksiin kiertävän virran estämiseksi. Oikea asennustapa on pystyasennus, joka helpottaa ilmakonvektiolämmön poistumista ja helpottaa päivittäistä tarkkailua ja huoltoa.

Erityistä valintaa varten nimellisjännitteen tulee olla 1,1 kertaa järjestelmän jännite; Esimerkiksi 400 V:n järjestelmässä tulisi käyttää 440 V:n tuotetta. Kapasiteettilaskelmissa on otettava huomioon kuormitusominaisuudet, yleensä se konfiguroidaan 20-40 %:iin muuntajan kapasiteetista. Reaktorin valinta: Valitse 14 %:n reaktanssisuhde vakaville 5. harmonisille ja 7 %:n reaktanssinopeus yleisille harmonisille. Ympäristövaatimukset: Asennuskorkeus ei saa ylittää 2000 metriä merenpinnan yläpuolella; ympäristön lämpötilan tulee olla -25 ℃ - +55 ℃; suhteellinen kosteus ≤85%. Rinnakkaisessa käytössä pankkien välistä kapasitanssieroa tulee säätää 5 %:n sisällä ja impedanssieroa 3 %:n sisällä. Asennussuunnan tulee olla pystysuora, ja kaltevuus ei saa ylittää 5 astetta.

Kuinka käyttää ja huoltaa kondensaattoria

Jos laitteita vaihdetaan usein, tarkista liittimet viikoittain löysyyden varalta ja kiristä liitäntäpultit neljännesvuosittain. Jos kondensaattorissa havaitaan pullistumia tai öljyvuotoja, lopeta sen käyttö välittömästi ja anna ammattilaisen tarkastaa ja käsitellä se. Yleisiä vikoja ovat pääasiassa kapasitanssimuutokset ja lisääntyneet häviöt, jotka voidaan diagnosoida erikoistestausinstrumenteilla. Ennaltaehkäisevää testiä suositellaan kuuden kuukauden välein. Yli kolme vuotta vanhojen laitteiden tarkastustiheyttä tulisi lisätä; Suositellaan neljännesvuosittain kattavaa tarkastusta, joka sisältää eristysresistanssin testauksen ja kapasitanssimittauksen. Ennen kuin teet mitään huoltoa, katkaise aina virta ja tyhjennä piiri kokonaan. Käytä purkaustankoa, jossa on vastus, purkaaksesi useita kertoja käyttöturvallisuuden varmistamiseksi. Luo täydellinen toimintatietue, jossa kerrotaan yksityiskohtaisesti kytkentätoimintojen lukumäärä, käyttöaika, epänormaalit tilanteet ja muut tiedot. Tämä tarjoaa perustan ennaltaehkäisevälle huollolle, mikä mahdollistaa siirtymisen reaktiivisesta korjauksesta ennakoivaan korjaukseen.

Kun valitset tämän tyypin

Rutiinitarkastus kerran viikossa, lämpötilan mittauspiste valitaan kotelon ylemmästä 1/3:sta. Vihreä paineilmaisin osoittaa normaalia toimintaa, keltainen varovaisuutta ja punainen vaatii välitöntä vaihtoa. Johdon tarkastus: kuukausittain usein vaihdetuille laitteille, neljännesvuosittain yleisille laitteille. Ennaltaehkäiseviä testejä ovat: eristysresistanssitesti (≥1000MΩ), kapasitanssin mittaus (poikkeama ≤±5%) ja häviökulmatesti (≤0,002). Vanhoille laitteille lisää tarkastuskohteita, mukaan lukien infrapunalämpökuvaus ja ultraääni osittaisen purkauksen tunnistus. Purkausvaatimukset: Pura vähintään 5 minuuttia jäännösjännitteen ollessa ≤50V. Toimintapöytäkirjaan tulee kirjata: kytkentätoimintojen lukumäärä, käyttölämpötila, poikkeavat hälytykset ja muut tiedot. Näillä toimenpiteillä voidaan hallita epäonnistumisprosenttia alle 0,5 %:iin.

Tekniset ominaisuudet ja toimintaperiaate

Tällä hetkellä,Sylinterin itsekorjautuva shunttikondensaattorikehittyvät kohti älykkyyttä ja ympäristöystävällisyyttä. Uuden sukupolven tuotteet on yleensä varustettu kunnonvalvontamoduuleilla, joissa käytetään erittäin tarkkoja antureita käyttölämpötilan, virran, jännitteen ja muiden parametrien keräämiseen reaaliajassa ja tiedonsiirron etäkäytössä langattoman viestintätekniikan avulla. Uusissa materiaaleissa käytetään korkeita lämpötiloja kestävää polypropeenikalvoa, jonka pitkäkestoinen käyttölämpötila on 105 ℃ ja lyhytkestoinen 125 ℃. Solid-state-kytkimien vasteaika on <1 ms ja käyttöikä jopa 10 miljoonaa jaksoa. Energiatehokkuusstandardit edellyttävät häviökulmaa ≤ 0,0005, neljä kertaa korkeampi kuin nykyiset standardit. Uuden sukupolven tuotteita, jotka integroivat reunalaskenta-ominaisuudet, odotetaan ilmestyvän vuonna 2025, jolloin saadaan aikaan todellinen älykäs ennakkovaroitus.
