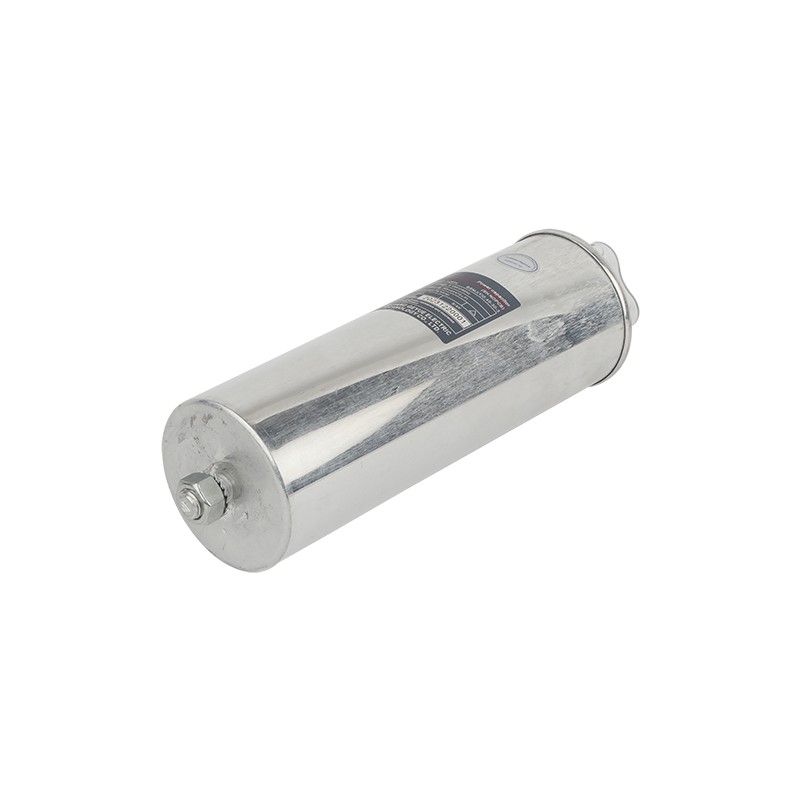

Pienjännitteinen itsekorjautuva shunttikondensaattori

Nykyaikaisessa teollisessa tuotannossa jännitehäviöistä on tullut merkittävä jatkuvan virransyötön laatuun ja tuotannon vakauteen vaikuttava haaste. Monet herkät kuormat, kuten tarkkuustyöstökoneet, automatisoidut ohjausjärjestelmät ja taajuusmuuttajat, voivat laueta ja pysähtyä lyhytaikaisten jännitehäviöiden vuoksi, mikä aiheuttaa käyttäjille merkittäviä taloudellisia menetyksiä. Pienjännitteisen loistehokompensoinnin peruslaitteistona matalajännitteiset itsekorjautuvat shunttikondensaattorit ovat yhä tärkeämpi rooli jännitteen laskun lievittämisessä. Kuitenkin se, kuinka tieteellisesti arvioidaan pienjännitteisten itsekorjautuvien shunttikondensaattorien tehokkuutta jännitteen laskun parantamisessa, on keskeinen perusta, jonka avulla käyttäjät voivat tehdä ratkaisuja koskevia päätöksiä.

Jännitteen lasku viittaa pääasiassa verkkojännitteen tehollisen arvon äkilliseen laskuun lyhyen ajan sisällä. Sen perimmäinen syy on usein sähköverkossa tapahtuvissa oikosulkuvioissa tai suuritehoisten moottoreiden käynnistyksissä, jotka ottavat hetkessä suuren määrän loistehoa aiheuttaen äkillisen jännitehäviön kasvun linjaimpedanssin yli, mikä johtaa jännitteen putoamiseen yhteisessä etäliitäntäpisteessä. Tällä hetkellä matalajännitteisistä itsekorjautuvista shunttikondensaattoreista tulee "paikan päällä oleva loisteholähde". Kun jännite putoaa, matalajännitteiset itsekorjautuvat shunttikondensaattorit voivat välittömästi vapauttaa varastoimaansa loistehoa tarjoten paikallista tukea kuorman vaatimalle loisvirralle, mikä vähentää linjaimpedanssin kautta siirrettyä loistehoa ja nostaa siten kuormituspuolen jännitetasoa. Tämä nopea reagointi jännitteen laskuun perustuu kondensaattoreiden fysikaalisiin ominaisuuksiin, joiden nopeus on paljon nopeampi kuin mekaanisten kytkimien toiminta, ja ne voivat tarjota paikallista tukea muutamassa millisekunnissa.

Arvioidakseen tieteellisesti matalajännitteisten itsekorjautuvien shunttikondensaattorien tehokkuutta jännitteen laskun parantamisessa käyttäjien on luotava kvantifioitavissa oleva indeksijärjestelmä. Ensisijainen kvantifioitavissa oleva arviointiindikaattori on jännitteen alenemisen syvyys, joka määritetään vertaamalla saman vikatapahtuman aiheuttamia alhaisimpia jännitepisteitä ennen ja jälkeen kondensaattoreiden asentamisen. Kahden alimman pisteen välinen ero on parannusamplitudi. Esimerkiksi jännitteen nostaminen arvosta 0,7 pu arvoon 0,8 pu tarkoittaa, että kondensaattorit ovat parantaneet jännitteen laskua 20 % syvältä. Toinen indikaattori, joka on arvioitava kvantitatiivisesti, on laskun keston muutos, koska tehokas loistehotuki voi lyhentää jännitteen palautumiseen tarvittavaa aikaa normaalille kynnysarvolle. Kolmas keskeinen indikaattori, joka on arvioitava kvantitatiivisesti, on jännitteen laskun alueen pieneneminen. Tämä on kaksiulotteinen osoitin, joka yhdistää syvyyden ja keston, ja se voidaan saada laskemalla jännitepoikkeamakäyrän ja nimellisjännitelinjan välinen alue. Pinta-alan pieneneminen heijastaa suoraan lievitettävän sähkönlaatutapahtuman yleistä vakavuutta. Lopuksi, mutta ei vähäisimpänä, avainindikaattori, joka on kvantifioitava arviointia varten, on järjestelmän transienttistabiliteettiaika kompensointilaitteen käyttöönoton jälkeen, eli aika, joka tarvitaan jännitteen värähtelyyn laskun alimmasta pisteestä vakaaseen arvoon.

Geyue Electric on hyvin tietoinen siitä, että tarkkaa kvantitatiivista arviointia ei voida saavuttaa ilman korkean suorituskyvyn ja nopean vasteen kompensointilaitteita perustana. Pienjännitteisen loistehon kompensointiratkaisumme on erityisesti suunniteltu vastaamaan nykyaikaisten sähköverkkojen monimutkaisiin haasteisiin. Ratkaisumme ytimessä käytetään matalajännitteisiä itsekorjautuvia shunttikondensaattoreita, joilla on erittäin alhainen itsepurkautumisnopeus ja erinomaiset transienttivasteominaisuudet, jotka takaavat nopean ja riittävän loistehotuen jännitehäiriöiden sattuessa. Samaan aikaan älykäs ohjausjärjestelmämme on varustettu nopealla näytteenotolla ja edistyneillä algoritmeilla, jotka pystyvät sieppaamaan reaaliaikaisesti verkon vaihtelut ja optimoimaan kondensaattoreiden kytkentästrategian. Geyue Electricin ratkaisun valitseminen tarkoittaa, että saat luotettavan laitteiston lisäksi myös täydellisen järjestelmän, joka pystyy jatkuvasti valvomaan, aktiivisesti puuttumaan ja arvioimaan jännitteen laatua. Me Geyue Electricillä olemme sitoutuneet auttamaan jokaista asiakasta nostamaan sähkön laadun hallinnan laadullisesta kuvauksesta tarkan kvantifioinnin uudelle tasolle, varmistaen kriittisten tuotantoprosessien suojan ja minimoimalla jännitteen laskusta aiheutuvat toimintariskit.
