BSMJ-sarjan yksivaiheinen itsekorjautuva shunttikondensaattori
Model:BSMJ Series
BSMJ-sarjan yksivaiheinen itsekorjautuva shunttikondensaattori sopii 50 Hz:n tai 60 Hz:n pienjännitevirtajärjestelmään, jota käytetään pääasiassa tehokertoimen parantamiseen, loistehon häviön vähentämiseen, jännitteen laadun parantamiseen, muuntajan kapasiteetin kosketukseen ja niin edelleen. Se on paras virransäästötuote, jota useat maat suosittelevat.
Tämä tuote on tiukasti seuraavien standardien mukainen: GB/T 12747.1-2004 ja IEC 60831-1:2014.
Tämä tuote on tiukasti seuraavien standardien mukainen: GB/T 12747.1-2004 ja IEC 60831-1:2014.
Geyue Electricon ammattimainen BSMJ-sarjan yksivaiheisen itsekorjautuvan shunttikondensaattorin valmistaja ja toimittaja Kiinassa, jonka tehdas sijaitsee Yueqingissa, Zhejiangissa. BSMJ-sarjan yksivaiheinen itsekorjautuva shunttikondensaattori on pienjännitetehokondensaattori, joka on suunniteltutehokertoimen korjausja loistehon kompensointi yksivaiheisissa vaihtovirtajärjestelmissä. Teollisuuslaitokset, paneelien rakentajat ja jakeluyritykset käyttävät sitä laajalti sen luotettavan itsekorjautuvan eristeen, alhaisten häviöiden ja pitkän käyttöiän vuoksi. Jos hankit yksivaiheisia itsekorjautuvia shunttikondensaattoreita, Geyue Electric tarjoaa vakiomalleja ja mukautettuja teknisiä tietoja suoraan tehtaalta. Tämä malli kuuluu myös meidän laajempaanitsekorjautuva shunttikondensaattorisarja.
Nimellisjännite0,23 – 1,2 kV
Nimellisteho5-50 kvar
Taajuus50/60 Hz
YhteysYksivaiheinen
Tuotteen kuvaus

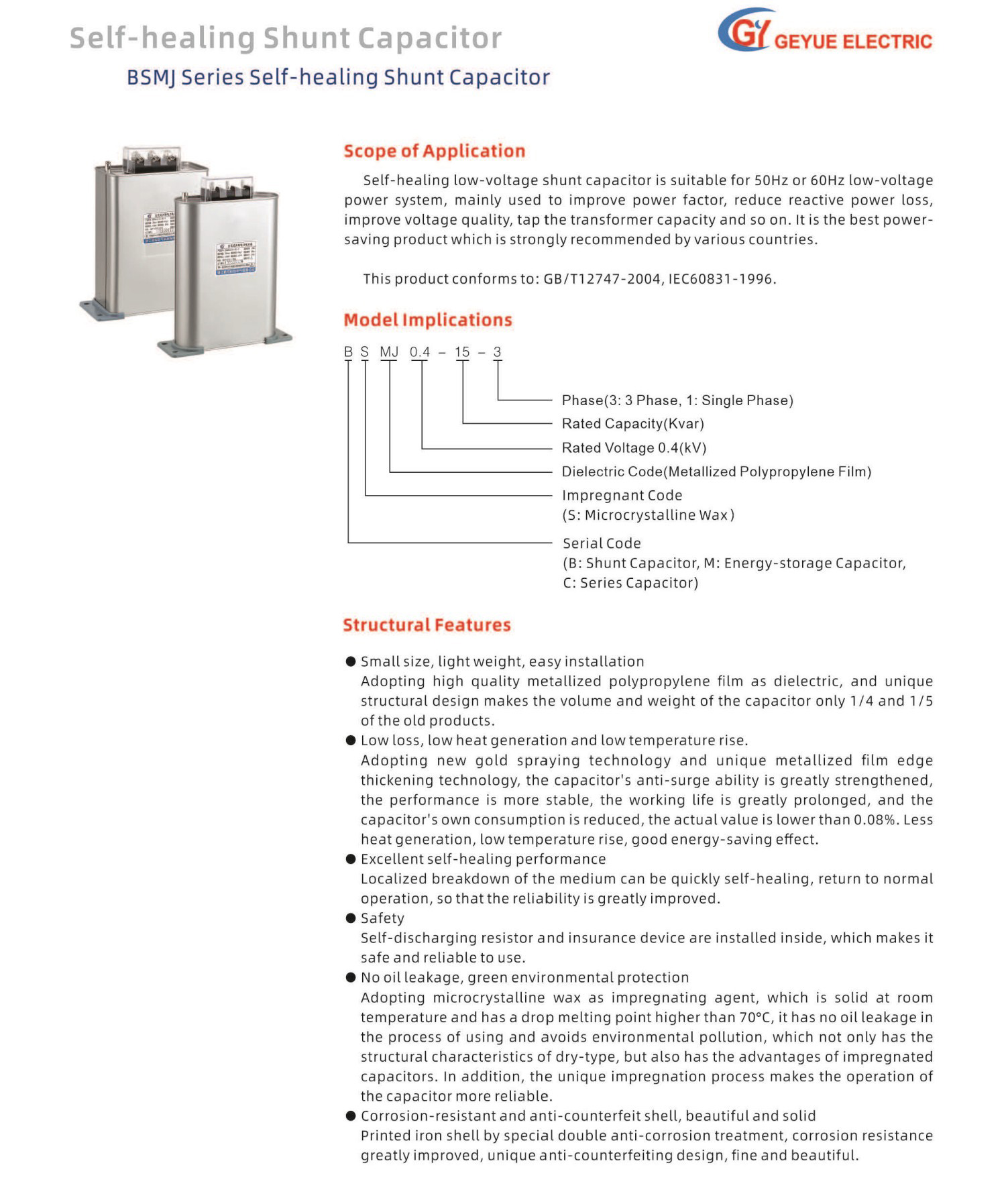

BSMJ-sarjan Single Phase Self-Healing Shunt Capacitor on Geyue Electricin kehittämä pienjännitetehokondensaattori loistehon kompensointiin yksivaiheisissa sähköverkoissa. Yhdistettynä rinnakkain induktiivisten kuormien, kuten moottoreiden, muuntajien ja hitsauskoneiden, kanssa, se syöttää loistehoa paikallisesti, vähentää sähköverkosta otettua loistehoa ja palauttaa tehokertoimen arvoon 0,95 tai sen yläpuolelle.
Kondensaattori käyttää metalloitua polypropeenikalvoa, jossa on itseparantuva dielektrinen aine, joka on suljettu alumiinipurkin sisään ja kyllästetty mikrokiteisellä vahalla. Jos paikallinen vika ilmenee, vian ympärillä oleva ohut metallikerros haihtuu ja eristää vian, joten kondensaattori palaa automaattisesti normaaliin toimintaan. Tämä parantaa huomattavasti luotettavuutta ja pidentää käyttöikää. Se kuuluu samaan tuoteperheeseen kuin kolmivaiheiset, jaettu vaihe- ja sylinterimallimme, jotka kaikki ovat saatavilla meidän kauttamme.itsekorjautuva shunttikondensaattorikokoelma.
Tärkeimmät edut
PF
Tehotekijän korjaus
Nostaa tehokertoimen vähintään 0,95:een ja välttää käyttömaksut.
SH
Itsekorjautuva dielektrinen
Automaattinen paikallisten vikojen eristäminen pidentää käyttöikää ja vähentää huoltoa.
LQ
Jännitteen laatu
Tasoittaa väylän jännitettä ja vähentää jännitteen pudotusta ja välkkymistä.
EF
Energiatehokkuus
Pienentää johto- ja muuntajahäviöitä ja vapauttaa muuntajan kapasiteettia.
Materiaalit ja valmistus
Korkealaatuinen maahantuotu polypropeenipohjakalvo
Peruskalvo on hankittu tunnetuilta toimittajilta, ja siinä on käytetty maahantuotua polypropeenikalvoa tarkasti metalloidulla sinkki- ja alumiinipinnoitteella. Jokaisen pohjakalvon kalvopinta on puhdas ja ehjä, ja sen pinta on sileä ja poikkeuksellisen kirkas, mikä varmistaa vakaan kapasitanssin ja pienet dielektriset häviöt kondensaattorin käyttöiän ajan.
Johtava kuparipunottu lanka
Kuparipunottu lanka, jolla on erinomainen hapettumisenkestävyys ja korroosionkestävyys. Valittu hienoon neulontatiheyteen ilman pinnan purseita. Suulakepuristusleveys, paksuus ja resistiivisyys täyttävät tiukasti GB/T kansalliset standardit, mikä takaa alhaisen kosketusvastuksen ja vakaan virrankantokyvyn.
Erittäin puhdas sinkkikultainen spraypinnoite
Erittäin puhdas sinkkijauhe sumutetaan hienoksi suihkeeksi kaariruiskutusprosessin kautta ja ruiskutetaan sitten suurella nopeudella kondensaattoriytimen koostumuksen pinnan kalvokerroksen rakoon. Kultainen ruiskutuskerros ja metalloitu kalvokerros yhdistyvät tiiviisti, pienellä hiukkaskoolla ja tasapaksuudella pitäen kosketusvastuksen alhaisena.
Tehokas mikrokiteinen vaha kyllästysaine
Mikrokiteistä vahaa, jolla on hyvät sähköominaisuudet, korkea lämmönkestävyys ja vahva vanhenemiskestävyys, käytetään kiinteän kyllästyspatamateriaalin pohjavahana. Osien rakojen ja aukkojen täyttäminen tiivistää kondensaattorin tiiviisti ja lisää huomattavasti materiaalien lujuutta, mikä parantaa lämmön haihtumista ja käyttöikää.

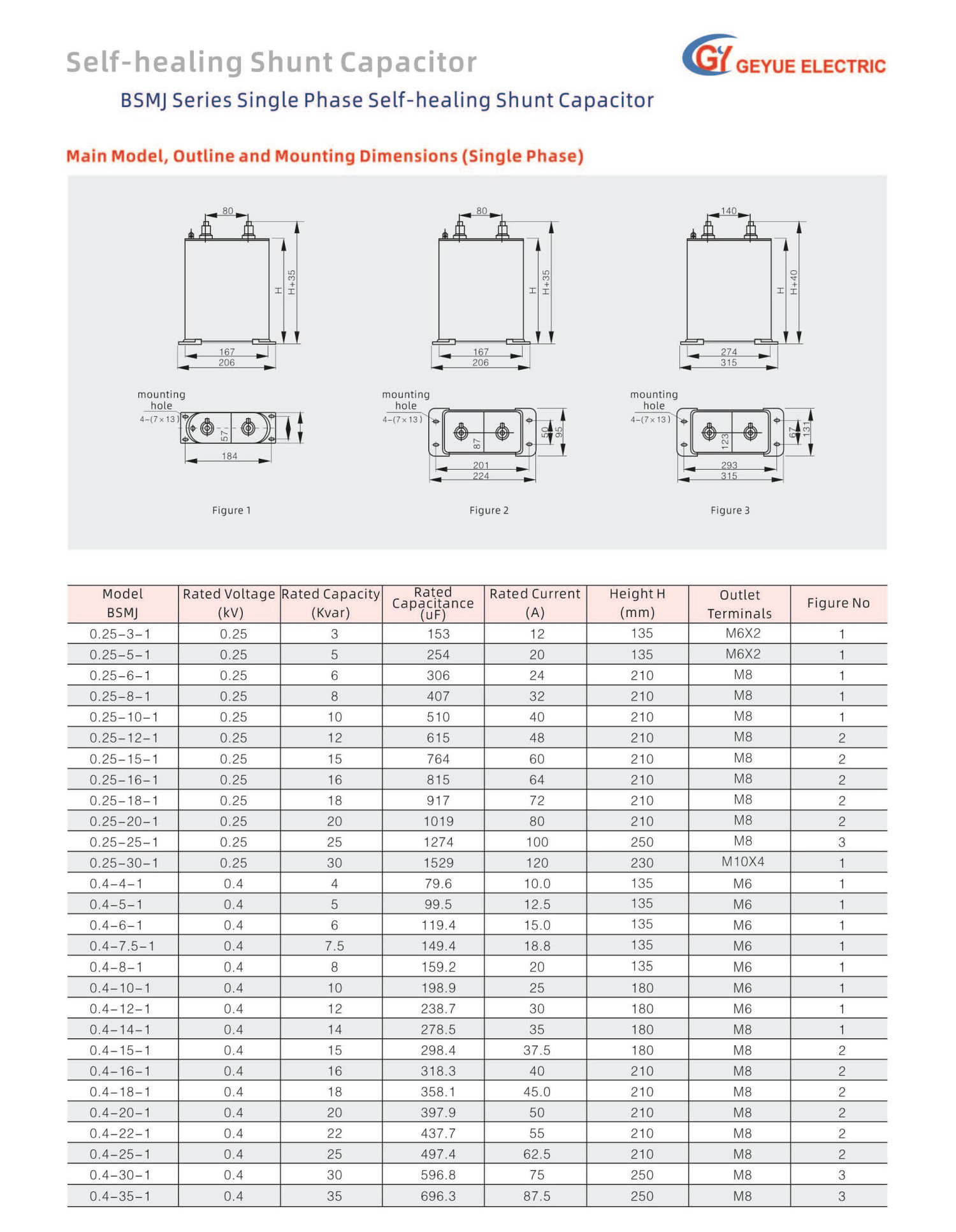

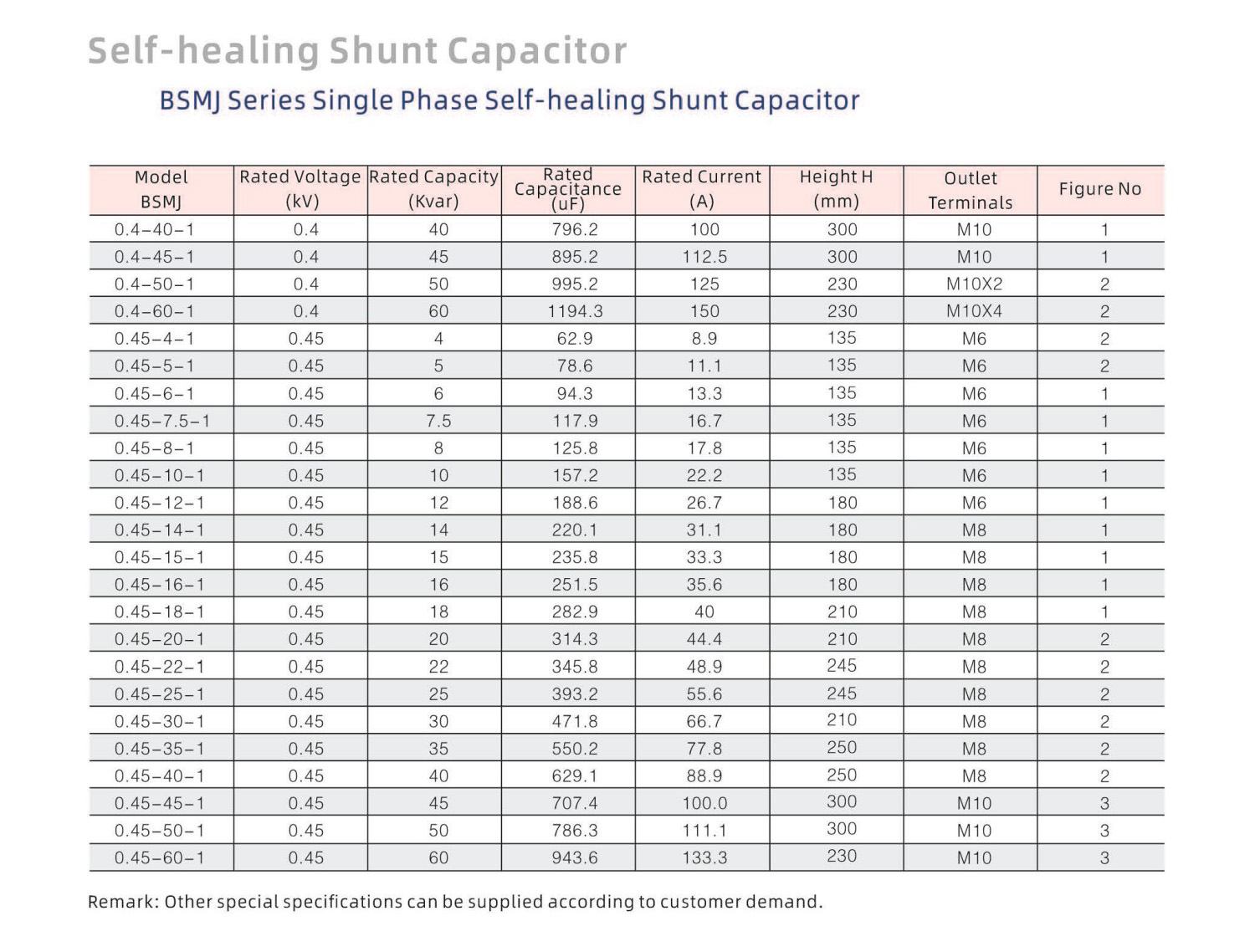

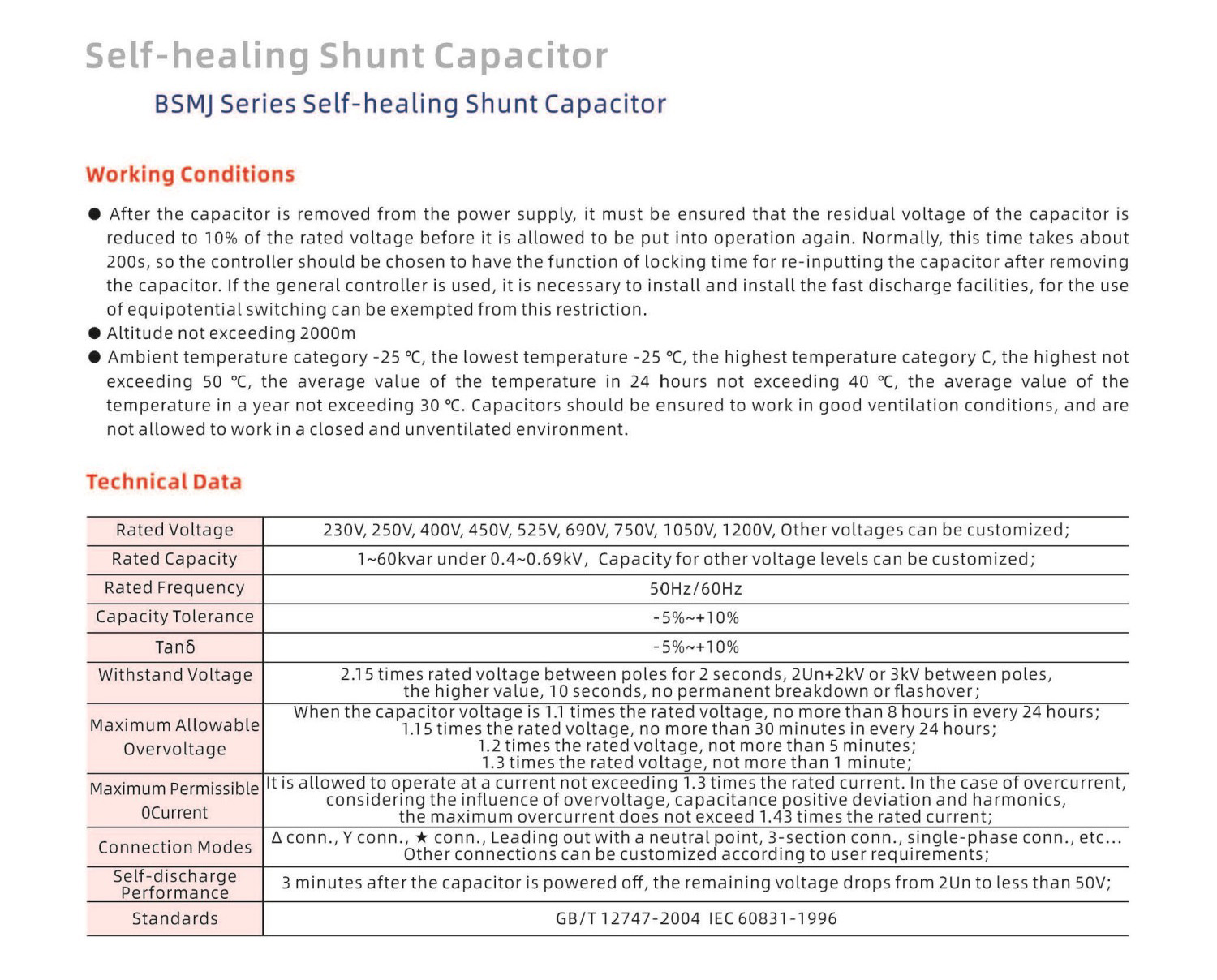

Tekniset tiedot
| Parametri | Tyypillinen arvo |
|---|---|
| Malli | BSMJ-sarjan yksivaiheinen |
| Nimellisjännite | 0,23 kV – 1,2 kV (yleinen: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Nimellisteho | 5-50 kvar yksikköä kohden |
| Nimellistaajuus | 50 Hz / 60 Hz |
| Yhteys | Yksivaiheinen |
| Dielektrinen | Itsestään paraneva metalloitu polypropeenikalvo |
| Kyllästettävä | Mikrokiteinen vaha |
| Suojaus | Ylipaineerotin, sisäinen sulake |
| Purkausvastus | Sisäänrakennettu, jännite putoaa alle 50 V 1 minuutissa |
| Standardit | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Kotelo | Alumiinipurkki |
| Tappiot | Pienet dielektriset häviöt, korkea hyötysuhde |
| Jäähdytys | Luonnollinen jäähdytys |
| Sertifiointi | ISO9001, ISO14001, ISO45001 |
Tyypilliset sovellukset
Teollisuuslaitokset ja työpajat
Moottorit ja kompressorit
Muuntajat ja jakelupaneelit
Hitsaus- ja induktiolaitteet
Kaupallinen LVI ja valaistus
Paikan päällä ja keskitetty korvaus
Valinta- ja asennusopas
Laske tarvittava kvarMääritä tarvittava loisteho nykyisen tehokertoimen ja tavoitetehokertoimen perusteella. Nyrkkisääntönä on, että tehokertoimen nostaminen 0,75:stä 0,95:een vaatii noin 0,55 kvaria aktiivikuormituksen kW:a kohden.
Tarkista käyttöjänniteValitse kondensaattori, joka vastaa järjestelmäsi todellista käyttöjännitettä, ei vain nimellistä verkkojännitettä. Yksivaiheisissa verkoissa 0,23 kV tai 0,25 kV on yleinen.
Arvioi harmonisetJos käytössä on taajuusmuuttajat, tasasuuntaajat tai hitsauslaitteet, yliaallot voivat ylikuormittaa kondensaattoria. Yhdistä siinä tapauksessa kondensaattori asarjan reaktorimuodostamaan viritetty kondensaattoripankki käyttämällä 7 % tai 14 % reaktanssia harmonisen spektrin perusteella.
Valitse kytkinlaiteKäytä kondensaattorikäyttöisiä kontaktoreita tai yhdistelmäkytkimiä kytkentävirran rajoittamiseen. Aseta säädin oikeaan kytkentäjärjestykseen ja viiveeseen jokaiselle vaiheelle.
Vahvista asennusehdotAsenna kondensaattori hyvin tuuletettuun tilaan, etäällä lämmönlähteistä ja tilaa lämmön haihtumista varten. Kiristä liittimet määrättyyn momenttiin ja tarkista purkausvastus ennen laitteen käyttöönottoa.
Huoltovinkki:Suorita silmämääräinen tarkastus kuukausittain, tarkista ja kiristä liittimet kolmen tai kuuden kuukauden välein ja mittaa kapasitanssi vuosittain. Vaihda kaikki kondensaattorit, joissa on pullistumia, vuotoja tai kapasitanssihäviö, joka on suurempi kuin 10 % nimellisarvosta.

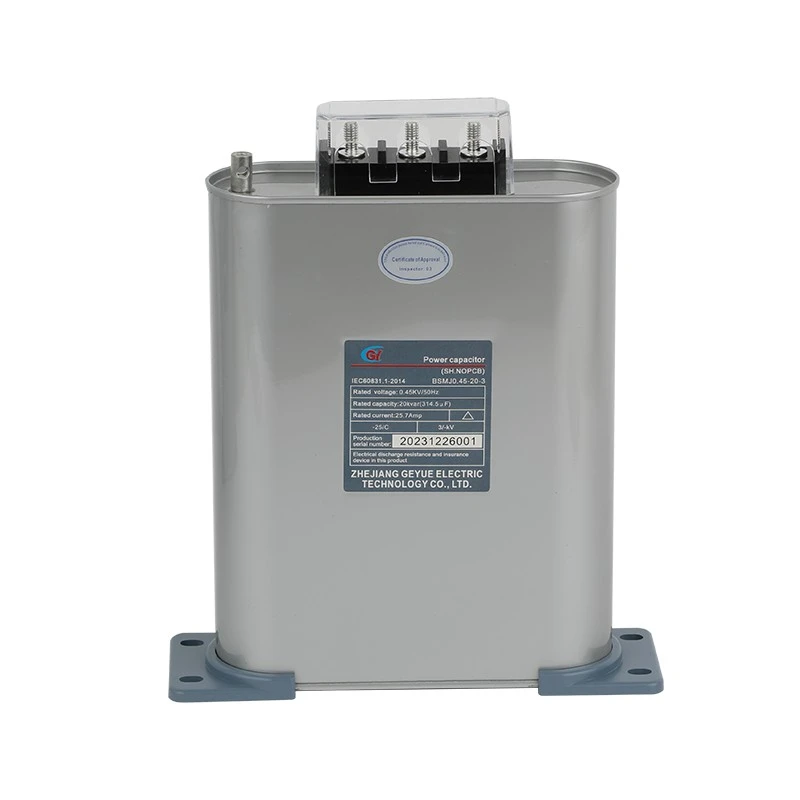

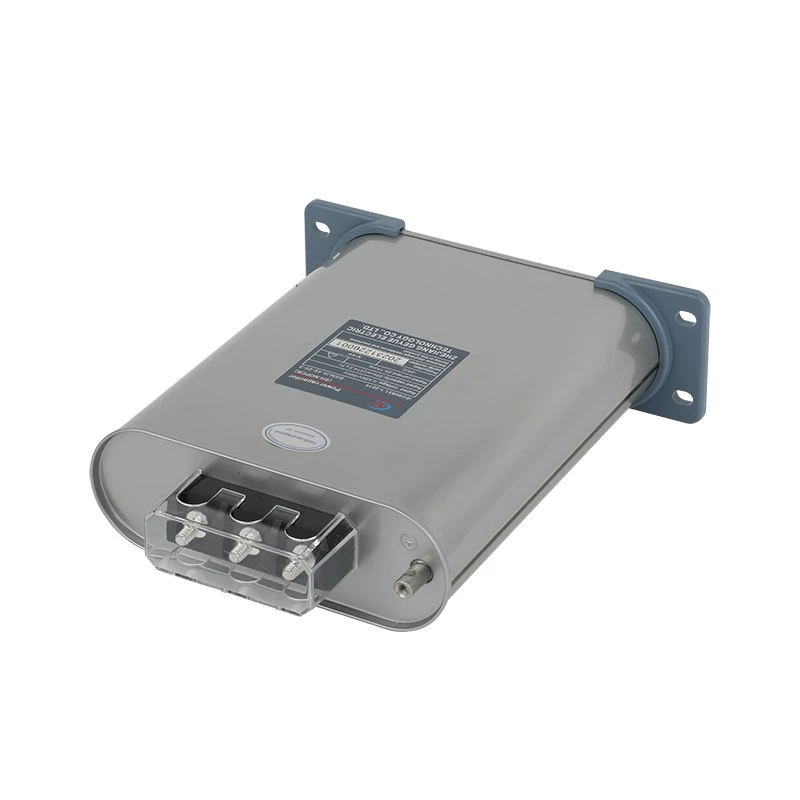

Tuotekuvat
Usein kysytyt kysymykset
Mihin BSMJ-sarjan yksivaiheista itsekorjautuvaa shunttikondensaattoria käytetään?
Se on pienjännitetehokondensaattori, joka on suunniteltu parantamaan tehokerrointa, vähentämään loistehohäviötä, optimoimaan jännitteen laatua ja vapauttamaan lisää muuntajakapasiteettia yksivaiheisissa vaihtovirtajärjestelmissä.
Mitä jännite- ja lähtöarvoja on saatavilla?
Vakionimellisjännitteet vaihtelevat välillä 0,23 kV - 1,2 kV, ja yhteiset arvot ovat 0,4, 0,45, 0,48, 0,525 ja 0,69 kV. Nimellisteho on tyypillisesti 5-50 kvar yksikköä kohden, ja mukautettuja arvoja on saatavana pyynnöstä.
Mitä "itseparantuminen" tarkoittaa tässä kondensaattorissa?
Itsekorjautuminen tarkoittaa, että ylijännitteen aiheuttama paikallinen eristeen hajoaminen eristetään nopeasti itse kondensaattorilla. Ohut metallikerros vian ympärillä haihtuu, joten kondensaattori palaa automaattisesti normaaliin toimintaan, mikä parantaa huomattavasti luotettavuutta ja käyttöikää.
Mitä standardeja tämä kondensaattori täyttää?
BSMJ-sarjan yksivaiheinen itsekorjautuva shunttikondensaattori on valmistettu ja testattu standardien GB/T 12747.1-2004 ja IEC 60831-1:2014 mukaisesti.
Tarvitsenko sarjareaktorin tällä kondensaattorilla?
Jos järjestelmässäsi on yliaaltoja synnyttävät kuormat, kuten taajuusmuuttajat, tasasuuntaajat tai hitsauslaitteet, sarjareaktoria suositellaan resonanssin estämiseksi ja kondensaattorin suojaamiseksi harmoniselta ylikuormitukselta. 7 % tai 14 % reaktanssinopeus valitaan harmonisen spektrin perusteella.
Voinko tilata mukautettuja teknisiä tietoja?
Kyllä. Geyue Electric toimittaa sekä vakiomalleja että mukautettuja teknisiä tietoja, mukaan lukien jännitteen, kvar:n ja kotelointivaihtoehdot. Ota yhteyttä ja kerro projektisi vaatimuksista räätälöidyn tarjouksen saamiseksi.
