A tehokondensaattorion sähkölaite, joka varastoi ja vapauttaa sähköenergiaa vaihtovirtajärjestelmässä. Rinnakkain kytkettynä induktiivisten kuormien kanssa se syöttää loistehoa paikallisesti ja kompensoi moottoreiden, muuntajien, hitsauskoneiden ja muiden induktiivisten laitteiden käyttämää loistehoa. Tuloksena on suurempi tehokerroin, pienempi linjavirta, pienemmät siirtohäviöt ja parempi jännitteen laatu.
Geyue Electric valmistaa täyden valikoiman pienjännitteisiä kondensaattoreita teollisiin, kaupallisiin ja uusiutuvan energian sovelluksiin. Tarvitsitpa sitten vakiotölkkikondensaattoreita keskitettyyn kompensointikaappiin tai kompakteja älykkäitä kondensaattoreita modulaariseen paneeliin, oikea malli riippuu järjestelmän jännitteestä, vaaditusta kvar:sta ja harmonisista olosuhteista.
Tehokondensaattori on passiivinen sähkökomponentti, joka varastoi energiaa sähkökenttään. Pienjännitesähköjärjestelmissä sitä käytetään pääasiassa loistehon kompensointiin ja tehokertoimen korjaukseen. Antamalla loistehoa lähelle kuormaa, kondensaattori vähentää sähköverkon syötettävän loistehon määrää, mikä alentaa virtaa, pienentää häviöitä ja parantaa jännitteen vakautta.
Kun kytketään rinnan induktiivisen kuorman kanssa, kondensaattori ja kuorma vaihtavat loistehoa. Kondensaattori tuottaa kuorman tarvitseman loistehon, joten verkko syöttää vain pätötehoa. Tämä pienentää jännitteen ja virran välistä vaihekulmaa, nostaa tehokerrointa ja vapauttaa muuntajien, kaapeleiden ja kytkinlaitteiden kapasiteettia.

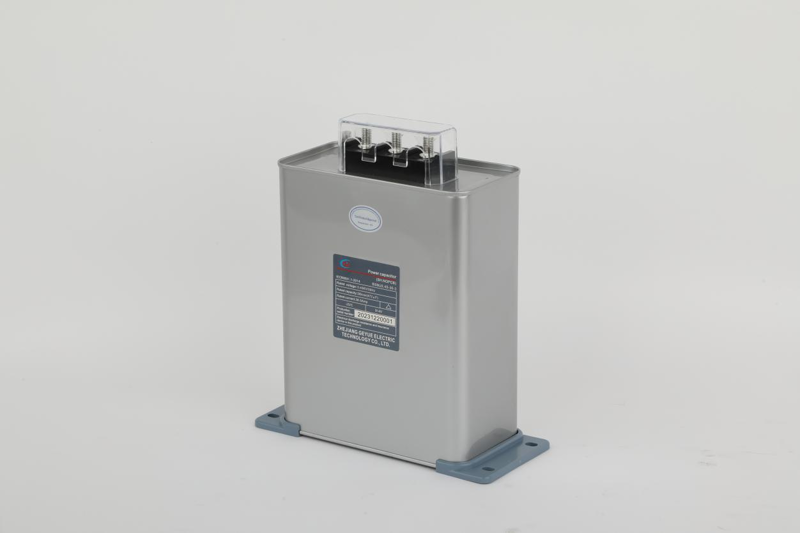

Metalloitu polypropeenikalvo itsekorjautuvalla dielektrillä. Yksivaiheinen, kolmivaiheinen, jaettu vaihe jasylinteri BSMJ / BSMJ-Ymallit. Jaetun vaiheen tyypeissä on nollapisteliitin vaiheittaista kytkentää varten epäsymmetrisissä kuormissa.
Kompakti integroitu yksikkö, joka yhdistää kondensaattorin, ohjaimen, kytkinlaitteen ja suojauksen yhdessä moduulissa. Automaattinen kytkentä ja itsediagnoosi säästävät paneelitilaa ja yksinkertaistavat jälkiasennusten ja uusien kaappien johdotusta.
Yliaaltorikkaissa järjestelmissä kondensaattorit yhdistetäänsarjan reaktoreita. Reaktanssinopeus 7 % tai 14 % valitaan harmonisen spektrin perusteella resonanssin välttämiseksi ja kondensaattorin suojaamiseksi.
| Parametri | Tyypillinen arvo |
|---|---|
| Nimellisjännite | 0,23 kV – 1,2 kV (yleinen: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Nimellisteho | 5-50 kvar yksikköä kohden |
| Nimellistaajuus | 50 Hz / 60 Hz |
| Yhteys | Yksivaiheinen, kolmivaiheinen, jaettu vaihe |
| Dielektrinen | Itsestään paraneva metalloitu polypropeenikalvo |
| Suojaus | Ylipaineerotin, sisäinen sulake |
| Standardit | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Kotelo | Alumiinitölkki/sylinteri, saatavana kaappiversio |
| Tappiot | Pienet dielektriset häviöt, korkea hyötysuhde |
| Jäähdytys | Luonnollinen jäähdytys, pakotettu jäähdytys saatavilla kaappeihin |
Mihin tehokondensaattoria käytetään?
Tehokondensaattori varastoi ja vapauttaa sähköenergiaa vaihtovirtajärjestelmässä. Sen päätehtävänä on loistehon kompensointi ja tehokertoimen korjaus, joka parantaa energiatehokkuutta, vähentää häviöitä ja stabiloi jännitettä teollisuuden ja kaupallisissa sähköverkoissa.
Mitä eroa on itsekorjautuvalla shunttikondensaattorilla ja älykkäällä kondensaattorilla?
A itsekorjautuva shunttikondensaattorion itsenäinen kondensaattori, joka on kytketty rinnan kuorman kanssa ja jota kytketään ulkoisella kontaktorilla ja ohjaimella. Anälykäs kondensaattoriyhdistää kondensaattorin, ohjaimen, kytkinlaitteen ja suojauksen yhteen moduuliin, joten se kytkeytyy automaattisesti ja vie vähemmän paneelitilaa.
Mitä standardeja Geyuen tehokondensaattorit noudattavat?
Tehokondensaattorimme on valmistettu ja testattu standardien GB/T 12747.1-2004 ja IEC 60831-1:2014 mukaisesti.
Voinko ostaa tehokondensaattoreita suoraan tehtaalta?
Kyllä. Geyue Electric on suoratehokondensaattorien valmistaja Kiinassa. Toimitamme sekä vakiomalleja että räätälöityjä spesifikaatioita ja otamme vastaan erikokoisia tilauksia.
Kuinka valitsen reaktanssinopeuden viritettyyn kondensaattoripankkiin?
Reaktanssinopeus riippuu harmonisesta spektristä. 7 % reaktoria käytetään yleisesti järjestelmissä, joissa on 5. ja 7. harmoninen, kun taas 14 % käytetään, kun kolmas harmoninen on läsnä. Suunnittelijamme voivat auttaa sinua valitsemaan oikean hinnan sivustosi olosuhteiden perusteella.
Tarjoatko teknistä tukea asennuksessa ja käyttöönotossa?
Kyllä. Tarjoamme asennusoppaita, kytkentäkaavioita ja teknistä etätukea. Monimutkaisissa projekteissa insinöörimme voivat auttaa kondensaattoripankin suunnittelussa ja käyttöönotossa.
Geyue Electric on ammattimainen tehokondensaattorivalmistaja, joka sijaitsee Yueqingissa, Zhejiangissa, Kiinassa. Suunnittelemme ja valmistamme itseparantuvia shunttikondensaattoreita, älykkäitä kondensaattoreita ja täydellisiä kompensointijärjestelmiä ja toimitamme asiakkaillemme maailmanlaajuisesti luotettavia tuotteita ja teknistä tukea.
Kerro meille järjestelmäsi jännite, vaadittu kvar, harmoniset olosuhteet ja asennustapa.
Insinöörimme suosittelevat oikeaa tehokondensaattoria projektiisi.
