Kuinka CJ19 AC -kontaktori johtaa sähköjärjestelmää?

Hajottaako työpajasi varusteesi usein? Esimerkiksi, kun moottori käynnistyy, AC -kontaktori kipisee ja se on vaihdettava muutaman kuukauden välein tai kondensaattori pullistuu usein ja se on vaihdettava ajoissa. Nämä epäonnistumiset johtuvat väärästä valinnastaAC -kontaktori, sähkölaitteiden ydinohjauskomponentti. Oikean AC -kontaktorin valitseminen voi pidentää huomattavasti laitteiden käyttöikää. AC -kontaktorin keraaminen kaaren sammutuspeite kestää erittäin korkean lämpötilan kaarien vaikutuksen ja katkaista tehokkaasti suuret virrat. Erityisesti valmistetut hopeaseoskoskettimet ovat erittäin kestäviä, mikä antaa AC-kontaktorille erityisen pitkän elämän. Tärkeintä on, että AC Contactor- ja Controller -kondensaattori toimivat yhdessä parantaakseen tehokehokerrointa merkittävästi ja vähentämään tarpeetonta energian menetystä.

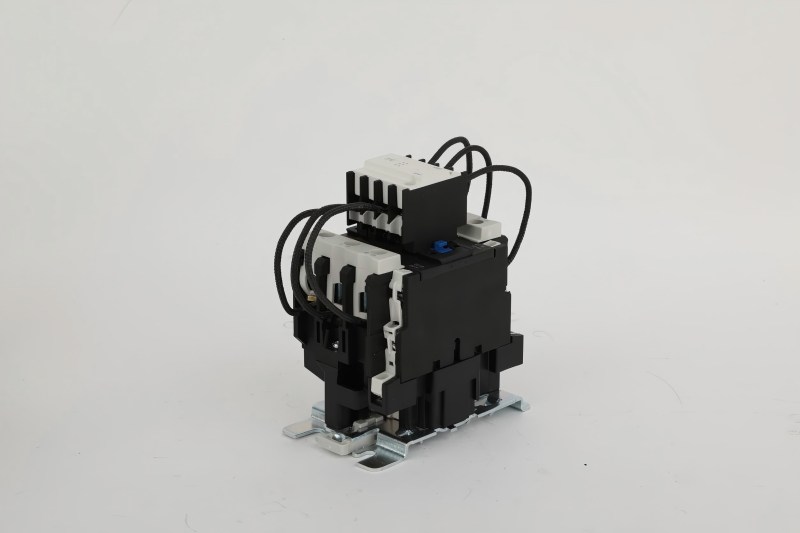

Mikä on CJ19 AC Contactor?

CJ19 AC -kontaktori on automaattinen kytkinlaite alhaisen jännitteen kompensointikaapissa. Se koostuu pääasiassa kolmesta pääkontaktin sarjasta, sähkömagneettisesta kelasta ja kaaren sammutusjärjestelmästä. Sen ydintoiminto on hallita moottorien, sähkölämmittimien ja muiden laitteiden voimaa.

Kuinka se toimii?

Kun sähkömagneettinen kelaAC -kontaktoriIT -virran, siihen syntyy magneettinen voima, joka houkuttelee sisäistä rautaydintä, ja rautaydin ajaa kolme pääkontaktin sarjaa, kunnes ne ovat kokonaan suljettuja pienen kosketusvastuspolun muodostamiseksi. Pääpiirivirta virtaa tasaisesti kuormituslaitteeseen suljetun pääkontaktin kautta, jotta se voi toimia.

Kun kelan virtalähde katkaisee, sähkömagneettinen vetovoima katoaa heti ja luottaa nollausjousen energiaan, rautaydin ja pääkontaktit erottuvat nopeasti, irrottaen pakottaen kuormavirran. Nykyiset kipinät syntyvät, kun koskettimet erotetaan, muttaAC -kontaktorion varustettu kaaren sammutusjärjestelmällä. Keraaminen kaari sammutuspeite kestää kaaren korkean lämpötilan säteilyn ja kaasunpaineen. Sisäänrakennettu metallilevy voi leikata pitkän kaaren useisiin lyhyisiin kaariin pakotettua jäähdytystä ja sammuttaa kipinöitä, estäen tehokkaasti kosketusmetallin liukenemisen ja roiskumisen, suojaamalla kontakteja polttamiselta ja pidentämällä niiden käyttöikää.

Kuinka vaihtovirtakontaktorit,Automaattinen tehokerroinohjain, Power -kondensaattorit ja sarjareaktori toimivat yhdessä?

Matalajännitteisessä reaktiivisessa tehonkorvausjärjestelmässä ohjain, AC-kontaktori, kondensaattori ja reaktori toimivat yhdessä parantaakseen huomattavasti sähköenergian hyödyntämisen tehokkuutta.

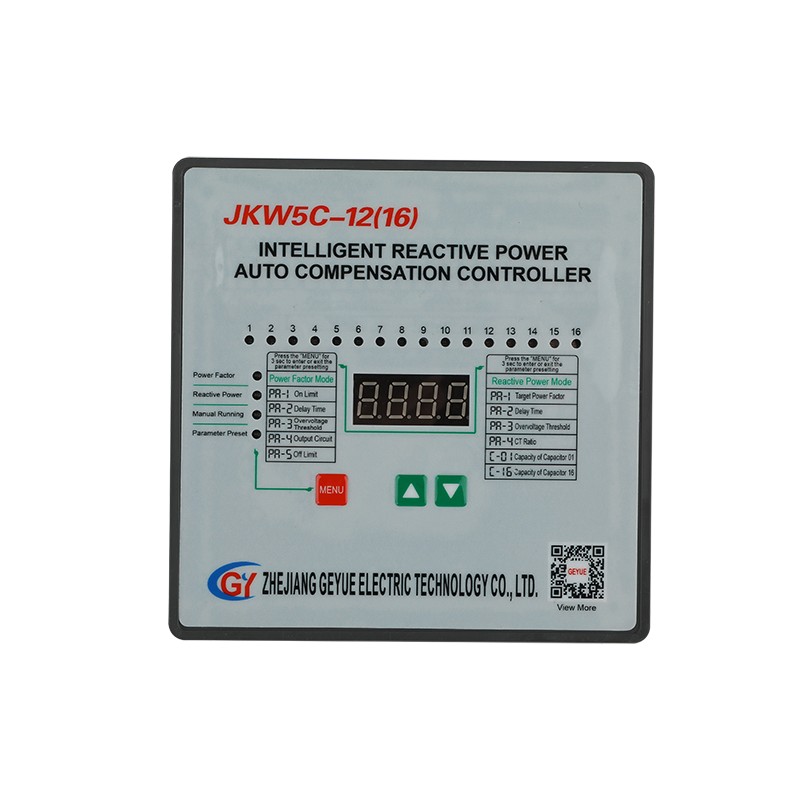

Ensinnäkin ohjain on pääasiassa vastuussa sähköverkon tilan seurannasta ja järjestelmän todellisen tehokertoimen mittaamisesta jatkuvasti. Kun tehokertoimen todetaan olevan alhaisempi kuin asetettu arvo, ohjain tuottaa yhteyssignaalin vaihtovirtayhtiön toimintakeloon. Sitten, kun vaihtovirtakontaktori vastaanottaa signaalin ohjaimesta, sen sähkömagneettinen kela houkuttelee nopeasti pääkontaktin sulkemaan. Kun pääkontakti on suljettu, pääpiirin virta virtaa siihen ja kytketään siihen kytketty kondensaattoripankki. Onnistuneen yhteyden jälkeen kondensaattoripankki on kytketty sähköverkkoon työhön, neutraloi reaktiivisen tehon ja parantaa siten kokonaistehokerrointa. Lopuksi,sarjareaktoriImettää ja tukahduttaa harmonisen virran sähköverkkoon suojaamalla kondensaattoria vaurioilta.

Tämän järjestelmän kautta ohjain havaitsee, tekee päätöksiä ja antaa ohjeita, AC Contactor suorittaa kytkimen käskyn, kondensaattori asetetaan sähköverkkoon reaktiivisen tehonkorvauksen toteuttamiseksi ja reaktori suojaa kondensaattoria. Neljä työskentelee yhdessä sähköverkon toiminnan tehokkuuden optimoimiseksi ja energiajätteiden vähentämiseksi.

Kuinka valita oikea AC -kontaktori?

AC -kontaktorien valinnassa on kolme avainkohtaa:

1. Valitse virtaa vastaaessasi suurempi kuin pienempi. AC -kontaktorin nimellisvirta ≥ kuorman nimellisvirta * 1,25. Esimerkiksi 55 kW: n moottorin nimellisvirta on 110A ja aAC -kontaktori≥ 137,5A vaaditaan. Valitse 160A -eritelmä suoraan.

2. Valitse kelajännite ohjausvirtalähteen mukaan. Esimerkiksi, jos virtalähde on 220 V, valitse AC220V -kela ja jos virtalähde on 380 V, valitse AC380V -kela.

3. Valitse suojataso ympäristön mukaan. Jos se on asennettu puhtaan jakelukenttään, valitse IP20. Jos se on pölyisessä ympäristössä, valitse IP54 tai lisää suojakuori.

Lauseessa: sen on oltava 25% suurempi kuin kuormitusvirta, kelajännite on suhteessa virtalähteeseen, ja jos asennusympäristö on likainen, valitse korkea suoja.
