Miten kondensaattorin kapasitanssiarvon lämpötilariippuvuus vaikuttaa virittämättömän suodatinpiirin virityspisteeseen?

Nykyaikaisissa teollisuuden sähköverkoissa epäsymmetrinen suodatuspiiri on tärkeä suojamekanismi harmonisia häiriöitä vastaan ​​ja varmistaa loistehon kompensointijärjestelmän vakaan toiminnan. Sen ydinperiaate on virittää kondensaattoripiiri tarkoituksella sarjaan induktorin kanssa ei-resonanssipisteeseen, joka on pienempi kuin sähköverkon pääharmoninen taajuus, jolloin vältetään rinnakkainen resonanssi ja absorboidaan turvallisesti osa harmonisesta virrasta. Kuitenkin keskeinen tekijä, joka usein jätetään huomiotta, on se, että kondensaattorin kapasitanssiarvo ei ole vakioarvo; se ajautuu kondensaattorin käyttölämpötilan muutosten vuoksi. Tämä hienovarainen ajautuminen riittää muuttamaan koko suodatuspiirin virityspisteen äänettömästi, mikä muodostaa mahdollisen turvallisuusriskin myöhemmälle loistehon kompensoinnille.

Geyue Electricillä on syvällinen ymmärrys vakavista haasteista, joita sähkökomponentit kohtaavat todellisissa työolosuhteissa. Siksi pidämme kestävyyttä reagoida ympäristön muutoksiin yhtenä tuotesuunnittelun perusperiaatteista. Pienjännitteisen loistehon kompensointiratkaisumme kiinnittää erityistä huomiota komponenttitason lämpötilapoikkeaman aiheuttamien riskien ratkaisemiseen. Tehokas matalajännite

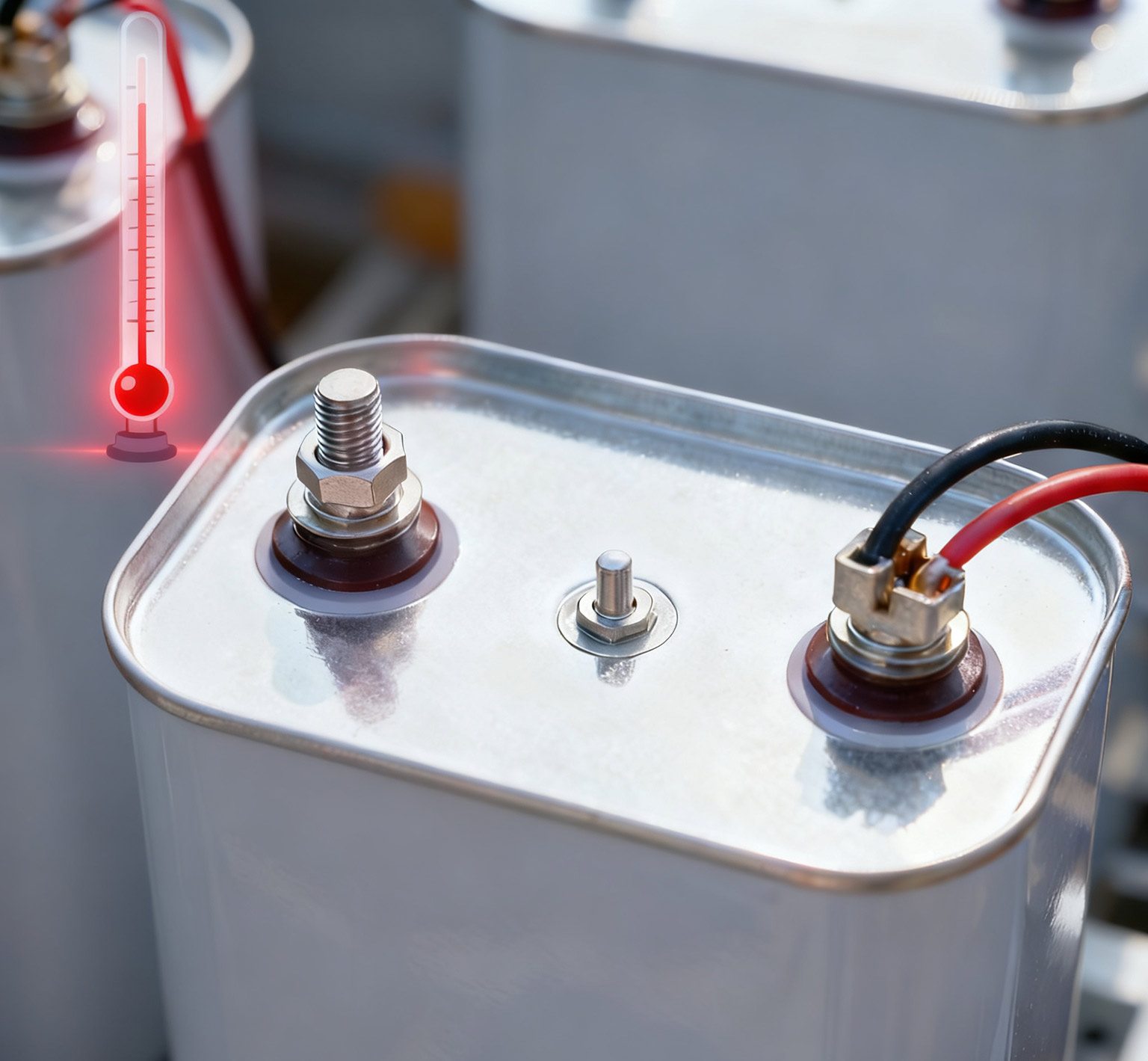

Ymmärtääksemme käyttölämpötilan vaikutuksen kondensaattorin kapasitanssiarvoon, meidän on ensin tarkasteltava virityspisteen laskentakaavaa, joka on resonanssitaajuus fr = 1 / (2π√(LC)). Tässä L on induktorin kiinteä induktanssiarvo ja C on kondensaattorin kapasitanssiarvo. Tämä kaava osoittaa selvästi, että resonanssitaajuus on kääntäen verrannollinen kapasitanssiarvon neliöjuureen. Mikä tahansa pieni muutos kapasitanssiarvossa johtaa suoraan muutokseen resonanssitaajuudessa. Kondensaattorin dielektrisen materiaalin, kuten metalloidun polypropeenikalvon, dielektrisyysvakio muuttuu havaittavissa ympäristön lämpötilan ja oman käyttölämpötilansa nousun vuoksi. Kun ympäristön lämpötila nousee tai kondensaattori tuottaa lämpöä sisäisten häviöiden vuoksi, kondensaattorin kapasitanssiarvo näyttää yleensä negatiivista poikkeamaa (kapasitanssiarvon lasku). Kaavan mukaan kapasitanssiarvon pieneneminen johtaa resonanssitaajuuden kasvuun, jolloin koko epävirittyneen suodatuspiirin virityspiste "ryömii" korkeammalle taajuudelle.

Virityspisteiden ajautumisen aiheuttamat järjestelmäriskit

Tämä näennäisesti merkityksetön ryömintä virityspisteessä voi mahdollisesti laukaista sarjan ketjureaktioita ja aiheuttaa mahdollisia riskejä todellisessa käytössä. Vakavin tilanne on, että jos kondensaattorin alkuperäinen rakenne asettaa virityspisteeksi 189 Hz 250 Hz:n 5. harmonisen välttämiseksi, mutta lämpötilan nousun aiheuttaman kondensaattorin kapasitanssiarvon pienenemisen vuoksi virityspiste voi yllättäen ajautua lähemmäksi 230 Hz tai jopa korkeammalle. Virityspisteen poikkeama lisää merkittävästi piirin impedanssia lähellä 5. harmonista taajuutta, mikä ei ainoastaan ​​heikennä virittymättömän suodatinpiirin suodatusvaikutusta, vaan mikä vaarallisempaa, lisää suuresti rinnakkaisen resonanssin riskiä tämän virittymättömän suodatinpiirin ja verkon taustaharmonisten välillä. Kun resonanssi tapahtuu, kondensaattorin ja induktorin läpi kulkeva harmoninen virta vahvistuu jyrkästi, mikä johtaa vakavaan ylivirtaan ja ylijännitteeseen, mikä aiheuttaa laitteiden ylikuumenemisen, suojalaitteiden toimintahäiriöitä tai vaurioita ja pahentaa verkon jännitteen aaltomuodon vääristymistä. Resonanssia ei voida jättää huomiotta, sillä se voi lopulta pakottaa koko loistehokompensointijärjestelmän sammumaan, mikä vaikuttaa tuotannon jatkuvuuteen.

Geyue Electricin vankka ratkaisu lämpötilan vaihteluun

Geyue Electricillä on syvällinen ymmärrys vakavista haasteista, joita sähkökomponentit kohtaavat todellisissa työolosuhteissa. Siksi pidämme kestävyyttä reagoida ympäristön muutoksiin yhtenä tuotesuunnittelun perusperiaatteista. Pienjännitteisen loistehon kompensointiratkaisumme kiinnittää erityistä huomiota komponenttitason lämpötilapoikkeaman aiheuttamien riskien ratkaisemiseen. Tehokas matalajänniteBSMJ-sarja(valinnainen).BSMJ(Y)-sarjaKäyttämämme shunttikondensaattorit sisältävät edistyneitä metalloituja kalvoeristeitä, joilla on erinomainen lämpötilan stabiilisuus ja huolelliset valmistusprosessit. Kapasitanssiarvon muutosnopeutta täydellä käyttölämpötila-alueella ohjataan erittäin alhaisella tasolla, mikä minimoi virityspisteen poikkeaman amplitudin aivan lähteestä. Samanaikaisesti out-of-phase suodatuksen kompensointimoduulissamme on induktorit tarkasti suunniteltu ja sovitettu, mikä varmistaa, että koko järjestelmän viritystaajuus voidaan lukita vakaasti turvalliselle alueelle odotetussa käyttölämpötilan nousussa. Geyue Electricin loistehon kompensointiratkaisujen valitseminen tarkoittaa, että saat paitsi laitesarjan myös luotettavan takuun, joka pysyy vakaana ja luotettavana monimutkaisissakin työolosuhteissa. Olemme sitoutuneet rakentamaan aidosti vankan ja luotettavan loistehon kompensoinnin ja harmonisen suojaesteen sähköverkkoosi kiinteiden laitetekniikoiden ja yleisen järjestelmäsuunnittelun avulla varmistaen jatkuvan ja puhtaan virransyötön tuotantollesi. Jos projektisi vaatii vankan loistehokompensointiratkaisun, älä epäröi tullainfo@gyele.com.cn.
