Split-Phase kompensoiva sylinterikondensaattori

Pienjännitteisissä sähkönjakelujärjestelmissä loistehon kompensointi on ratkaiseva askel verkon tehokkuuden parantamisessa ja johtohäviöiden vähentämisessä. Kompensointipiirin ydinkomponenttina jaetun vaiheen kompensointisylinterikondensaattoreiden suorituskyky vaikuttaa suoraan järjestelmän vakauteen ja laitteiden turvallisuuteen. Niiden joukossa vaiheiden välinen sähkömagneettinen häiriö on avainkysymys, joka on otettava huomioon kondensaattoreiden suunnittelussa ja käytössä. Kun monivaihekondensaattorit on sijoitettu tiiviisti suljettuun tilaan, vierekkäisten vaiheiden väliset sähkömagneettiset kentät kytkeytyvät toisiinsa, mikä voi aiheuttaa paikallista ylikuumenemista, harmonista vahvistusta ja jopa komponenttivikoja. Siksi jaetun vaiheen kompensoivien sylinterikondensaattoreiden erinomainen rakennesuunnittelu on perusta tehokkaan vaiheiden välisen sähkömagneettisen suojauksen saavuttamiselle ja kondensaattoreiden pitkäaikaisen luotettavan toiminnan varmistamiselle.

Jaetun vaiheen kompensoivan lieriömäisen kondensaattorin suojauksen ensimmäinen puolustuslinja on sen ulkokuoren materiaalin valinta ja käsittely. Geyue Electric käyttää erittäin puhdasta alumiinia jaetun vaiheen kompensointisylinterikondensaattoreiden ulkokuorimateriaalina. Alumiinikuoren pinta käy läpi erityisen hapetusprosessin, jolloin muodostuu tiheä eristyskerros, joka ei ainoastaan ​​saa aikaan hyvää sähkömagneettista suojausvaikutusta, vaan myös varmistaa sähköisen eristyksen kuoren ja sisäosien välillä. Tuotekehitystiimimme lisää alumiinikuoren sisäpuolelle magneettisen suojakerroksen, joka on valmistettu amorfisesta metalliseoksesta. Tällä materiaalilla on korkea magneettinen permeabiliteetti ja alhaiset hystereesiominaisuudet, jotka voivat tehokkaasti absorboida ja hajottaa hajamagneettivuot vaiheiden välillä, estäen magneettikenttiä tunkeutumasta kuoreen ja aiheuttamasta häiriöitä ulkopuolisille tai muille vaiheille. Kaksikerroksinen suojausrakenne täyttää samanaikaisesti sekä sähkökentän että magneettikentän suojauksen vaatimukset, mikä luo suhteellisen puhtaan sähkömagneettisen ympäristön kondensaattoreiden sisään.

Jaetun vaiheen kompensointisylinterikondensaattoreiden ytimien suunnittelussa vaiheiden välisten sähkömagneettisten häiriöiden vaimennus saavutetaan pääasiassa fysikaalisella eristyksellä ja väliaineen optimoinnilla. Geyue Electric kapseloi itsenäisesti jokaisen vaihekondensaattorin ytimen alumiinikuoren sisällä olevaan erilliseen kammioon. Kammiot on erotettu paksunnetuilla metalliseinillä, ja itse väliseinät on maadoitettu muodostaen Faradayn häkkiefektin, joka estää vaiheiden välisten sähkömagneettisten kenttien suoran kytkennän. Yrityksemme käyttää täysin kuivia metalloituja polypropeenikalvoja kelan käämityksen eristemateriaalina. Tämä johtuu siitä, että tällaisilla kalvoilla on erittäin alhainen häviökerroin ja erinomaiset itsekorjautumisominaisuudet. Lisäksi insinöörimme ovat lisänneet kerrosten väliin nanokeraamisilla hiukkasilla kyllästetyn eristävän kerroksen, mikä parantaa entisestään metalloitujen polypropeenikalvojen dielektristä lujuutta ja lämmönpoistokykyä sekä vähentää dielektrisen polarisaation aiheuttamaa faasien välistä ylikuulumista.

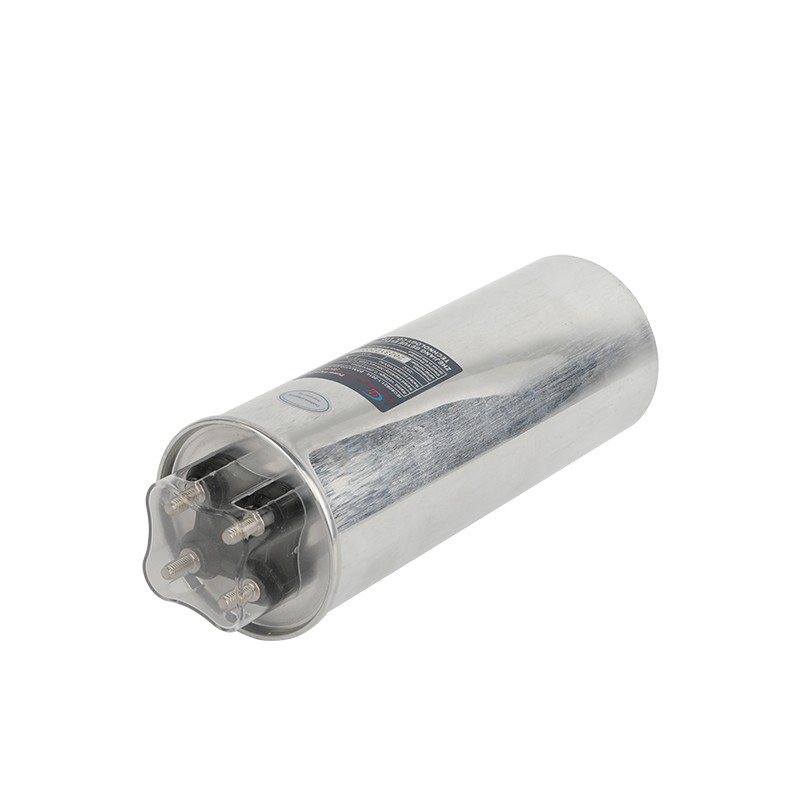

Jaetun vaiheen kompensointisylinterikondensaattoreiden liitinjärjestelyllä ja sisäisten johtimien johdotuskuviolla on merkittävä vaikutus vaiheiden välisiin sähkömagneettisiin häiriöihin. Geyue Electric on järjestänyt kolmivaiheiset liitäntäliittimet tasasivuiseksi kolmiokuvioksi sylinterimäisen kotelon yläosaan, mikä lisää vaiheiden välistä sähköistä etäisyyttä ja asensi keraamiset eristysholkit liitinten juureen. Otimme litteän kuparinauharakenteen sisäiseksi liitoskappalerakenteeksi ja pinnoitimme sitten hopeaa liitoskappaleen pinnalle kosketusvastuksen vähentämiseksi. Kaikki liitäntäkohdat on kiinnitetty eristysklipsiin, jotta vältetään rinnakkaisjohdotuksen aiheuttama keskinäinen induktanssivaikutus. Geyue Electricin jaetun vaiheen kompensoivissa sylinterikondensaattoreissa suunnittelimme jokaiselle vaiheelle itsenäiset virtareitit, jotka yhdistävät ne liittimiin lyhimmän etäisyyden kautta, minimoiden piirin alueen ja vähentäen sähkömagneettista säteilyä.

Koko kokoonpanoprosessi on lopullinen takuu suojausvaikutuksesta. Jaetun vaiheen kompensoivien lieriömäisten kondensaattoreiden kokoonpanoprosessissa Geyue Electric ottaa käyttöön edistyneen tyhjiökyllästysprosessin, jossa käytetään korkean suorituskyvyn mikrokiteistä vahaa kyllästysaineena. Tyhjiöympäristössä mikrokiteinen vaha tunkeutuu täysin ja täyttää kaikki pienet raot kondensaattorin kuoressa, eliminoiden siten täysin sisäisen ilman ja kosteuden ja eliminoiden kondensaattorin mahdolliset paikalliset purkautumisvaarat. Mikrokiteisellä vahalla on erinomaiset sähköeristysominaisuudet ja vakaat fysikaaliset ominaisuudet. Sen tasainen täyttö ei ainoastaan ​​vahvista sisäistä eristyslujuutta, vaan muodostaa myös tehokkaan sisäisen sähkömagneettisen suojakerroksen, joka pystyy absorboimaan ja vaimentamaan vuorottelevia suurtaajuisia häiriöitä. Samalla mikrokiteisen vahan hyvä lämmönjohtavuus auttaa johtamaan tasaisesti käytön aikana syntyvää lämpöä, välttäen paikallisten hotspottien muodostumista ja lisäämällä edelleen kondensaattorin toiminnan vakautta. Kondensaattorin vaipan päätylevyt on tiivistetty pysyvästi laserhitsauksella suojarakenteen jatkuvuuden ja eheyden varmistamiseksi sekä ulkoisen ympäristön vaikutuksen estämiseksi. Lisäksi yrityksemme suunnittelee kullekin kondensaattorille oman maadoitusliittimen ja käyttää sisäisiä johtavia jousilevyjä luotettavasti metallikuoren ja suojakerroksen maadoittamiseen, mikä tarjoaa matalan impedanssin purkausreitin vaiheiden välillä ja ulkopuolelta tuleville vuorotteleville häiriösignaaleille, mikä estää tehokkaasti varauksen kertymisen ja varmistaa laitteen ja järjestelmän turvallisuuden.

Ammattimaisena valmistajana pienjännitteen loistehokompensoinnin alalla Kiinassa Geyue Electric on ollut syvästi mukana tällä alalla yli viidentoista vuoden ajan, ja sillä on oma tehdas sekä täydellinen T&K- ja testausjärjestelmä. Siksi ymmärrämme syvästi tehokäyttäjien tiukat vaatimukset jaetun vaiheen kompensoivien sylinterikondensaattoreiden vakaudelle ja luotettavuudelle. Geyue Electric pitää aina sähkömagneettista yhteensopivuutta ja pitkäaikaista toimintavarmuutta keskeisinä indikaattoreina kondensaattorien suunnittelussa. Materiaalien, rakenteen ja prosessin läpi kulkevaan yleiseen suunnittelukonseptiin perustuvat BSMJ(Y)-sarjan jaetun vaiheen kompensointisylinterikondensaattorimme ovat tämän teknisen idean keskittynyt suoritusmuoto. Tämä tuotesarja ainutlaatuisella mikrokiteisellä vahalla tyhjiökyllästysprosessillaan ja täysin suojatulla rakennesuunnittelullaan ei vain saavuta erinomaista vaiheiden välistä sähkömagneettista häiriötä vaimentavaa vaikutusta, vaan toimii myös hyvin ylijännitteen sietokyvyssä, lämpötilan nousun hallinnassa ja pitkän käyttöiän suhteen. BSMJ(Y)-sarjan jaetun vaiheen kompensoivia lieriömäisiä kondensaattoreitamme on käytetty laajasti eri teollisuuslaitosten, liikerakennusten ja julkisten tilojen sähkönjakelujärjestelmissä, mikä auttaa monia asiakkaita saavuttamaan tehokkaan, puhtaan ja vakaan loistehokompensoinnin. Geyue Electric luottaa jatkossakin vankoihin valmistusprosesseihin ja huippuluokan suunnitteluinnovaatioihin tarjotakseen luotettavaa tuotetukea energiatehokkuuden parantamiseen ja sähköjärjestelmän laadukkaaseen toimintaan.
