Mikä on kolmivaiheisen älykkään yhdistelmäkytkimen käyttö?

Tehtaiden, ostoskeskuksen, sairaaloiden ja muiden paikkojen voimanjakeluhuoneissa kytkimet, jotka hallitsevat kondensaattorit ovat aina työtilassa. Liiallinen virta vaurioituu helposti tavallisista kytkimistä sellaisten usein kytkentätoimenpiteiden jälkeen, mikä lisää ylläpitokustannuksia.Kolmen vaiheen kompensointi kolmivaiheinen yhdistelmäkytkinSillä on merkittäviä etuja, kuten ilman vaikutusta, alhainen virrankulutus ja pitkä käyttöikä, ja se on erityisesti kehitetty kondensaattorien hallintaan. Tässä artikkelissa kuvataan yksityiskohtaisesti sen työperiaate, ydinetut ja ylläpitopisteet.

Perusrooli

Kolmivaiheisen älykkään yhdistelmäkytkimen päätehtävä on kolmivaiheisen kondensaattorin ja sähköverkon välisen yhteyden ja irrottamisen hallinta. KunkondensaattoriOn kompensoitava reaktiivista tehoa, yhdistelmäkytkin hallitsee kondensaattoria yhteydenpitoon nopeasti verkkoon ja katkaisee ajan myötä, jolloin korvausta ei tarvita. Koko prosessi on valmis automaattisesti.

Ydinongelman ratkaiseminen

Kun tavalliset kytkentäohjauskondensaattorit, heille tehdään kymmenien kertojen sokki työvirtaksi. Tätä nykyistä iskua kutsutaan INRUSH -virraksi. INRUSH -Virta ei vain polta komposiittikytkintä, vaan myös nopeuttaa kondensaattorin sisäisen eristyksen ikääntymistä ja aiheuttaa voimanottoruudun jännitteen äkillisen laskun. Siksi tavallisten kytkimien käyttäminen lyhentää laitteiden käyttöikää ja vaikuttaa sähköverkon vakauteen.

Miten se toimii？

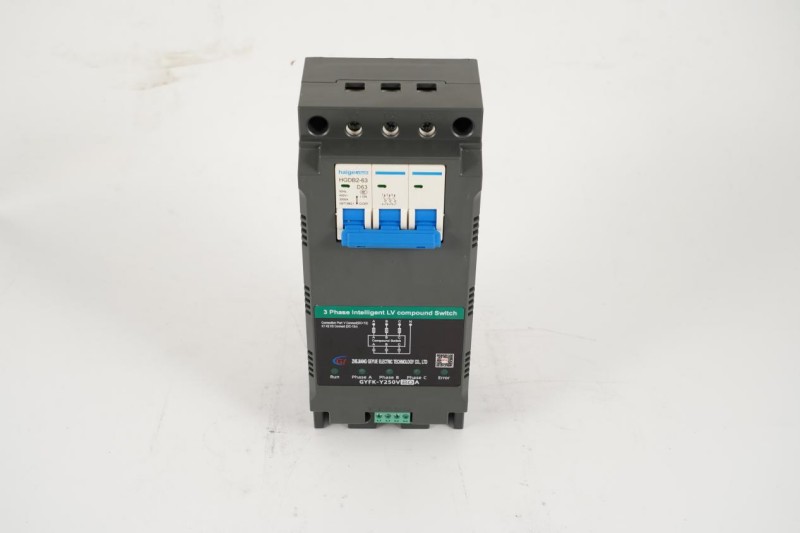

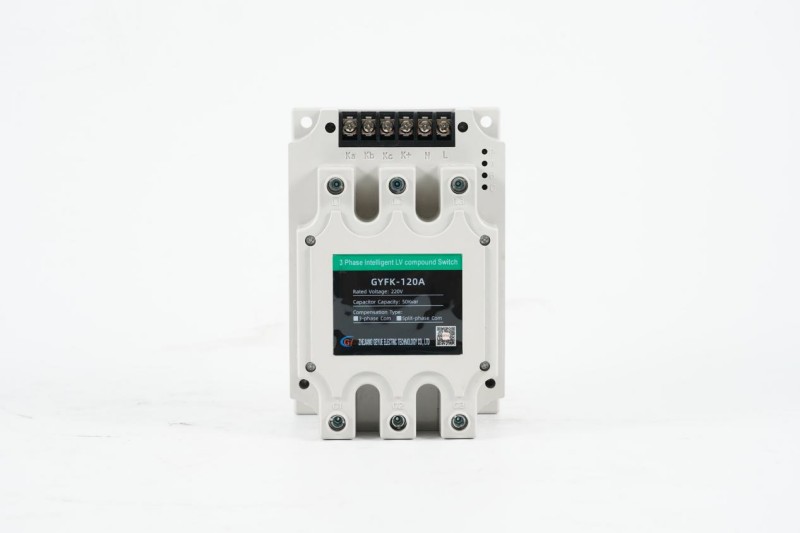

Kolmivaiheinen älykäs yhdistelmäkytkin koostuu tyristoriryhmästä ja magneettisesta lukitusreleestä, ja näiden kahden on työskenneltävä yhdessä työn loppuun saattamiseksi. Ensinnäkin, kunautomaattinen tehokerroinohjainHavaitsee, että ruudukon on kompensoitava reaktiivista tehoa, tyristori yhdistää piirin nopeasti virran mittarin kytkemiseksi ruudukkoon sillä hetkellä, kun virta on nolla. 0,5 sekunnin kuluessa tyristorin kytkemisen jälkeen magneettisen lukitusreleen koskettimet sulkeutuvat välittömästi ja kantavat 100% jatkuvasta virrasta, ja tyristori sulkeutuu automaattisesti tällä hetkellä. Sitten kun kondensaattori on irrotettava, tyristori avataan uudelleen virran siirtämiseksi magneettisesta lukitusreleestä tyristorille. Kun tyristorilla on kaikki virta, magneettinen lukitusrele katkaisee kontaktit, kun virta on nolla. Thyristor sulkeutuu automaattisesti seuraavalla hetkellä, kun virta on nolla, eikä kaaria tuoteta koko prosessin ajan.

Miksi täytyyyhdistelmäkytkinkäytetään tyristoriryhmän ja magneettisen lukitusreleen kanssa? Koska jos on vain magneettinen lukitusrele, kondensaattori tuottaa vaikutuksen 50 -kertaisesti nimellisvirtaan sulkemishetkellä, ja koskettimet hitsataan ja romutetaan useiden toimintojen jälkeen. Jos tyristoria on vain, niin kun 100A: n virta on virrannut, vaaditaan jäähdytyselementti, muuten se palaa 10 minuutin sisällä. Energiankulutus on 15 -kertainen magneettisen lukitusreleen, ja kustannukset ovat liian korkeat. Siksi Thyristor-ryhmä ratkaisee voiman turvallisuusongelman päälle ja pois päältä, ja magneettinen lukitusrele ratkaisee pitkäaikaisen voiman energiankulutusongelman. Molemmat ovat välttämättömiä.

Ydin edut

SeKolmen vaiheen kompensointi kolmivaiheinen yhdistelmäkytkinVoi poistaa virran vaikutuksen kokonaan vaihdettaessa kondensaattoreita, suojaamalla kondensaattoreita ja sähköverkkovarusteita ja pidentämällä sen käyttöiän käyttöä.

Magneettinen lukitusrele irrotetaan aina ilman virran ehtoa, jotta kipinöt polttavat.

Thyristor-ryhmällä on erittäin pieni energiankulutus tehon aikana, mikä säästää 90%: n energiaa verrattuna perinteisiin kontaktoreihin.

Järjestelmä koordinoi automaattisesti kolme vaihetta, kompensoi automaattisesti vaiheiden välisen epätasapainon ja estää kondensaattorien ylikuormituksen yhdessä vaiheessa.

Komposiittikytkimen tilaa tarkkaillaan reaaliajassa. Jos esiintyy epänormaalisuus, operaatio lukitaan välittömästi ja hälytys annetaan ajoissa.

Huoltopisteet

Sekolmivaiheinen älykäs yhdistelmäkytkintarvitsee säännöllistä tarkastusta ja ylläpitoa pitkän aikavälin vakaan toiminnan varmistamiseksi. Jäähdyttimen pinnalla oleva pöly on puhdistettava vähintään kerran kuudessa kuukaudessa estämään pölyn kertymistä estämästä lämmön hajoamista. Samanaikaisesti kaikki johdotusliittimet on tarkistettava löysyyden varalta. Päivittäisessä toiminnassa indikaattorin valon tilaa voidaan käyttää määrittämään, toimiiko yhdistelmäkytkin normaalisti. Vihreä valo osoittaa normaalin tehonkäytön, ja punainen valo osoittaa sisäisen vian, joka on korjattava ajoissa. Jos löytyy epänormaalisuutta, irrota virtalähde heti ja ota yhteyttä ammattihenkilökuntaan käsittelemään sitä.
