Mitä insinöörien tulee tarkistaa ennen pienjännitevirtakondensaattorin valitsemista?

1. Nimellisjännite

Kondensaattorin nimellisjännitteen on vastattava todellista sähköjärjestelmää.

Yhdelle jännitetasolle tarkoitettua kondensaattoria ei saa yksinkertaisesti korvata toisella järjestelmällä, koska fyysiset mitat näyttävät samanlaisilta.

2. Loisteho

Tarvittava kvar määrittää, kuinka paljon loistehoa kondensaattori tarvitsee tuottaa.

Järjestelmä, jossa on suuri määrä moottoreita, voi vaatia useita kondensaattorivaiheita yhden suuren kiinteän kondensaattorin sijaan.

3. Taajuus

Taajuus on toinen perusparametri. Teollisuuden sähköjärjestelmät toimivat yleensä 50 Hz tai 60 Hz taajuudella markkinasta riippuen.

4. Harmoniset olosuhteet

Tämä kohta jää usein huomiotta.

Jos asennuksessa on taajuusmuuttajakäyttöjä, tasasuuntaajia, UPS-järjestelmiä, hitsauskoneita tai muita epälineaarisia kuormia, yliaallot voivat vaikuttaa kondensaattorin toimintaan.

Tällaisissa tapauksissa voidaan tarvita viritetty reaktori.

5. Ympäristön lämpötila

Kuumiin sähkökaappiin asennetut kondensaattorit kokevat ylimääräistä lämpörasitusta. Kaapin ilmanvaihto ja kondensaattorin lämpötilaominaisuudet tulee siksi ottaa huomioon järjestelmän suunnittelussa.

6. Kytkentätaajuus

Automaattiset kompensointijärjestelmät voivat vaihtaa kondensaattorin vaiheita useita kertoja käytön aikana.

Kytkinlaitteen tulisi siksi olla sopiva kondensaattorikytkemiseen sen sijaan, että se olisi valittu vain tavallisten moottorin kuormitusvaatimusten mukaan.

Geyue Electric

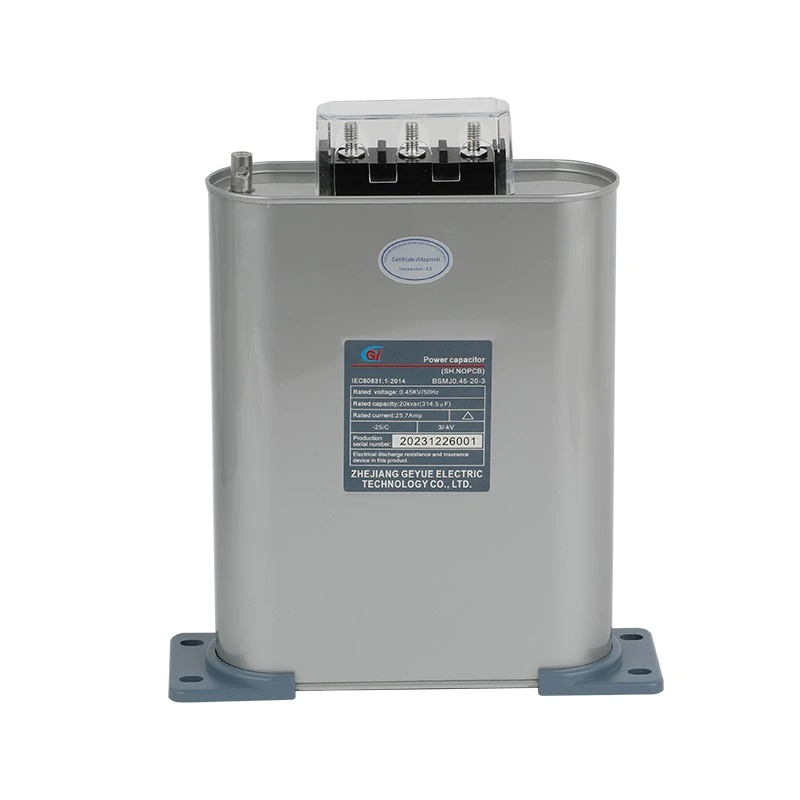

Geyue ElectricTuotevalikoimaan kuuluvat tehokondensaattorit, APFC-ohjaimet, kondensaattorikontaktorit, yhdistelmäkytkimet ja sarjareaktorit. Näin yritys voi käsitellä useita pienjännitteen loistehon kompensointiin liittyviä pääkomponentteja.

Johtopäätös

Sopiva kondensaattori on sähkölaskennan ja sovellusanalyysin tulos. Jännite, kvar, harmoniset, lämpötila ja kytkentäolosuhteet tulee kaikki tarkistaa ennen ostamista.
