Kuinka mitoimme viritysreaktorin oikein varmistaaksemme kondensaattorin suojauksen kompensointikapasiteetista tinkimättä?

Nykyaikaisissa voimajärjestelmissä harmonisesta saastumisesta on tullut piilotettu uhka pienjänniteloistehokompensointilaitteiden turvalliselle toiminnalle. Ammattimaisena pienjännitteisten loistehokompensointilaitteiden valmistajana Kiinassa Geyue Electric on todella ymmärtänyt, että monet asiakkaat kohtaavat ongelman käyttäessään itsekorjautuvia shunttikondensaattoreita: heidän on tehokkaasti tukahdutettava yliaaltojen vahvistuminen kondensaattoreiden suojaamiseksi ja samalla varmistettava, että perustehon kompensointikapasiteettia ei menetetä. Mitä tulee näiden kahden näkökohdan väliseen tasapainoon, viritysreaktorin oikea mitoitus on ratkaisevassa asemassa. Seuraavassa tekstissä yrityksemme pääinsinööri antaa sinulle yksityiskohtaisen keskustelun siitä, kuinka reaktorin parametrit määritetään tieteellisesti, jotta kondensaattorille saadaan luotettava suoja ja kompensointikapasiteetin pysyminen vakiona.

Ymmärrä viritysreaktorin ydintoiminto

Viritysreaktori ja kondensaattori on kytketty sarjaan virityspiirin muodostamiseksi. Sen päätehtävä on muuttaa piirin impedanssiominaisuuksia. Perustaajuuden olosuhteissa reaktorissa on induktiivinen reaktanssi, joka saa kondensaattorin napajännitteen hieman laskemaan, mikä vaikuttaa sen lähtökapasiteettiin. Harmonisella taajuudella reaktorin ja kondensaattoreiden muodostama korkea impedanssiominaisuus voi tehokkaasti vaimentaa harmonisen virran ja estää kondensaattoreiden vaurioitumisen ylivirrasta. Tämä suojauksen ja kapasiteetin välinen tasapainopiste on tarkasti asetettu reaktorin reaktanssinopeudella. Reaktanssisuhde on reaktorin perustaajuudella olevan induktiivisen reaktanssin suhde kondensaattoreiden kapasitiiviseen reaktanssiin. Tämä avainparametri määrittää suoraan koko laitesarjan viritystaajuuden ja kompensointivaikutuksen.

Ota selvää reaktanssinopeuden valinnan tieteellisistä periaatteista

Sopivan reaktanssinopeuden valinta on toinen ratkaiseva tekijä kondensaattorin suoja- ja kompensointikaapin kapasiteettitasapainon saavuttamiseksi. Yleiset reaktanssinopeudet sisältävät 6 % ja 7 % jne. Jokainen reaktanssinopeus vastaa eri viritystaajuuspistettä. Esimerkkinä reaktorin, jonka reaktanssiaste on 6 %, sen viritystaajuus on noin 189 hertsiä, ja se tähtää pääasiassa korkean impedanssin muodostumiseen viidennelle harmoniselle. Reaktorin reaktanssitaajuutta määritettäessä sähköjärjestelmän johtajien on ensin suoritettava yksityiskohtaiset verkkoharmoniset testit hallitsevan harmonisen taajuuden ja sisällön tunnistamiseksi, koska tarkka harmonisten mittaus on tieteellisen reaktorin valinnan perusta. Jos sähköjärjestelmässä hallitsee viides harmoninen, on sopivin valita reaktori, jonka reaktanssi on 6 %. Jos kolmas harmoninen on voimakkaampi voimajärjestelmässä, tulee valita reaktori, jonka reaktanssisuhde on suurempi kuin 6 %. On erityisen tärkeää huomata, että vaikka reaktanssinopeuden lisäys voi tarjota paremman harmonisen suojan, se myös edelleen vähentää jännitettä kondensaattorin liittimissä, mikä vaikuttaa kondensaattorin nimellistehoon.

Ota käyttöön kondensaattorikapasiteetin sovituskorjaus

Päätettyään tietyn reaktanssinopeuden käytön reaktorille, tehojärjestelmän johtajan on tehtävä vastaavat korjaukset kondensaattorin kapasiteettiin. Reaktorin jännitteenjakovaikutuksesta johtuen kondensaattorin liittimiin syötetty todellinen jännite on pienempi kuin verkkojännite, mikä johtaa suoraan kondensaattorin lähtökapasiteetin pienenemiseen. Jotta kompensointijärjestelmä edelleen saavuttaisi odotetun kompensointivaikutuksen, tämä edellä mainittu kapasiteetin vaimennus on otettava huomioon suunnitteluvaiheessa. Yleinen käytäntö on nostaa sopivasti kondensaattorin nimellisjännitetasoa tai lisätä sen nimelliskapasiteettia. Tämän kapasiteetin sovituskorjauksen avulla järjestelmän loiskompensointikapasiteetin tarve voidaan silti täyttää myös reaktorin ollessa asennettuna. Tämä tulevaisuuteen suuntautuva suunnitteluajattelu voi tehokkaasti ratkaista suojauksen ja kapasiteetin välisen ristiriidan ja saavuttaa optimaalisen tasapainon suojan ja kapasiteetin välillä.

Geyue Electricin ratkaisut ja ammattimainen sitoutuminen

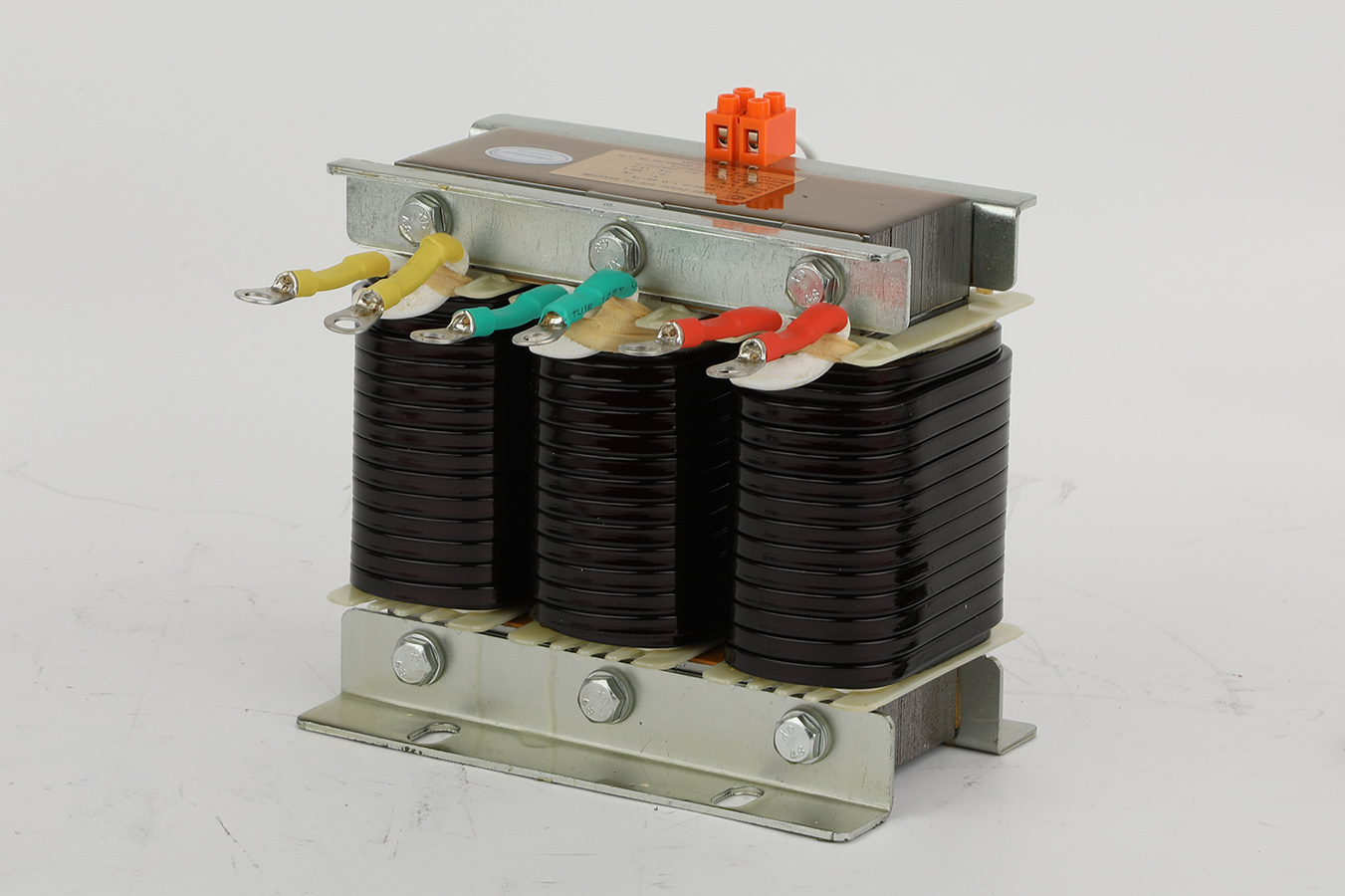

Valmistajana, jolla on pitkä historia pienjännitteiden loistehokompensoinnin alalla, Geyue Electric on ehdottanut tehokasta ratkaisuamme vastatakseen alan tunnustettuun haasteeseen, joka liittyy kondensaattorien luotettavuuden ja kompensoinnin tehokkuuden tasapainottamiseen. MeidänCKSG-sarjan reaktoreitaydinmateriaalina on korkealaatuisia tuotuja kylmävalssattuja orientoituja piiteräslevyjä, jotka mahdollistavat reaktorien erinomaisen pienen häviön ja alhaisen lämpötilan nousun ominaisuudet koko kompensointiprosessin ajan. Suunnittelutiimimme on kehittänyt CKSG-sarjan reaktoreita toistuvilla tarkoilla laskelmilla ja jatkuvilla päivityksillä ja optimoinnilla, mikä vaimentaa tehokkaasti tietyt osaharmoniset ja minimoi vaikutuksen kompensointikapasiteettiin. Geyue Electric takaa, että tieteellinen parametrivalintamme ja kohtuullinen kapasiteetin sovitus voivat auttaa sähköjärjestelmän johtajia saavuttamaan kondensaattoreiden luotettavan suojan tinkimättä kompensaatiovaikutuksesta. Jos olet epävarma siitä, kuinka viritysreaktorin koko valitaan oikein kondensaattorien suojauksen varmistamiseksi kompensointikapasiteetista tinkimättä, lähetä tiedustelut osoitteeseeninfo@gyele.com.cn. Geyue Electric on valmis tekemään yhteistyötä kanssasi harmonisten ongelmien ratkaisemiseksi ja sähköjärjestelmän toiminnan laadun parantamiseksi.
