Kuinka korvauskaapin lisävarusteet toimivat yhdessä?

Esipuhe

KorvauskaapitOn käsiteltävä yhteistyössä kolmea ydinkysymystä: harmoninen tukahduttaminen, reaktiivinen tehonkorvaus ja jännitteen stabiilisuus. Reaktorit, kondensaattorit ja ohjaimet täydentävät toisiaan tehokkaan hallinnan saavuttamiseksi. Komponenttivalmistajana analysoimme synergian ja avainvalintatekijöiden periaatteita tuotannon näkökulmasta.

Reaktorit ovat harmonisen ohjauksen ydin

Nanokiteiset reaktorimme muodostuvat 0,02 mm: n nauhasta käyttämällä tyhjiö sammutusprosessia, saavuttaen ydinhäviöt 4,3 W/kg (verrattuna 8,6 W/kg piiteräslevyille). Seitsemänvaiheinen lentoliikenteen suunnittelu varmistaa, että flux-jakautumisen epätasaisuus on ≤3%, saavuttaen 30 dB: n vaimennuksen harmonisten kohteiden yli 23. järjestyksen. Tämä reaktorilla on alle 3%: n suorituskyvyn heikkeneminen 150%: n ylikuormitusolosuhteissa ja sillä on 12 vuoden palveluikä. Tämä malli vähentää järjestelmän harmonista vääristymistä 35%: sta 5%: iin ja vähentää muuntajan kuparihäviöitä 12,7 kilowattilla. Polun skenaarioiden lataamiseen suositellaan 14%: n reaktorimallia, kun taas DC-resistenttiä mallia suositellaan aurinkosähkön skenaarioihin.

Kondensaattorilla on pääasiassa reaktiivisen voimankorvauksen merkitys.

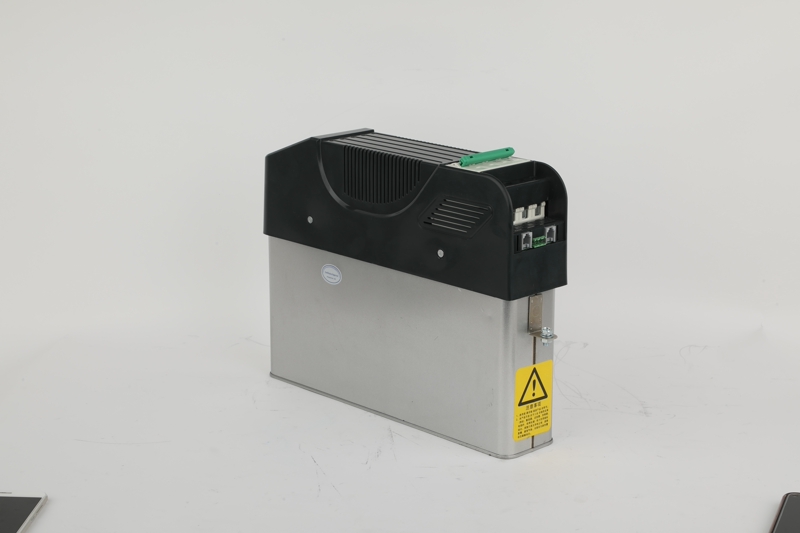

AlivirrankondensaattoriValmistaja, käytämme metalloitua polypropeenikalvoainetta, jonka häviökerroin on tanδ ≤ 0,0002. Ennalta varautunut kondensaattoripankki (800 KVAR) yhdistetään vauhtipyörän energian varastointirakennukseen, joka tarjoaa 10 ms: n reaktionopeuden. Sisäänrakennettu DC-estomoduuli katkaisee piirin 0,1 sekunnin sisällä havaittaessa tasavirtakomponentin ≥ 3 V. Tämä ratkaisu ylläpitää vakaa tehokerroin 0,99 alle 150 kW: n kuormitusten nousua, mikä eliminoi täysin reaktiiviset voimanrangaistukset. Kondensaattorit kestävät 130%: n ylikuormitusvirran ja toimivat vakaasti ympäristön lämpötiloissa, jotka vaihtelevat -40 ° C -85 ° C.

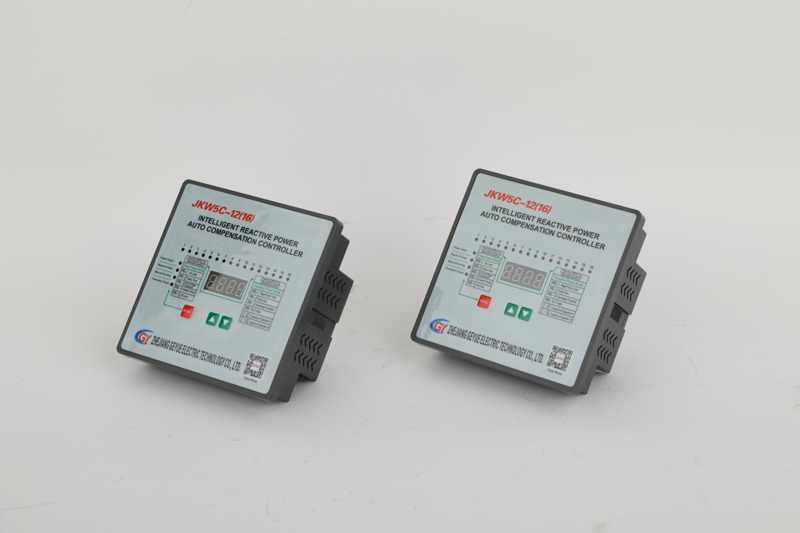

Ohjain on avain järjestelmään.

Neliytiminen DSP-ohjaimemme kaappaa tehotiedot 128 pisteellä sähkösykliä kohti, suorittaen harmonisen FFT-analyysin 5 ms: n sisällä. Seuraamalla akun lataus-/purkauskäyrien toisen asteen johdannaisia, se ennustaa reaktiivisen tehon kysynnän 50 ms etukäteen. Tämä mahdollistaa hetkellisen harmonisen diagnostiikan, ennakoivan ylijännitesuojan ja jännitteen vakautumisen kuormituksen vaihteluiden aikana - ennustavan ruudukon vian ehkäisyjärjestelmän osoittaminen. Komennon siirtolatenssi on CAN -väyläprotokollaa käyttämällä alle 1 ms. Kun jännitteenvaihtelut ylittävät 8%: n kynnyksen, vauhtipyörän energian varastointi koordinoi automaattisesti 0,1 sekunnin puskurin tarjoamiseksi ja kondensaattoripankit välittävät kompensointia jännitteen stabiilisuuden ylläpitämiseksi, vähentäen välkkymisamplitudia ± 15%: iin ± 6%: iin, kontrollitarkkuus ± 0,5%.

Kuinka lisävarusteet toimivat yhdessä

Kun järjestelmä havaitsee latauspaalujen iskun, ohjain tunnistaa voimankerroimen äkillisen laskun 5 ms: n sisällä ja laukaisee reaktorin tukahduttamaan 23. harmonisen (heikentäen sitä 30 dB: llä). Kondensaattoripankki lähetetään sitten 10 ms: n sisällä reaktiivisen tehokuilun täyttämiseksi, ja vauhtipyörän energian varastointi tarjoaa 0,1 sekunnin ylikuormituspuskurin. Nämä kolme komponenttia toimivat yhdessä täyttämään 2000kvar -reaktiivisen tehovälin 50 ms: n sisällä pitäen jännitteen vaihtelut ± 6%: n sisällä.

Kuinka valita reaktori

Reaktorin reaktanssin on vastattava ominaista harmonista järjestystä. Skenaarioissa, joissa seitsemäs harmoninen on hallitseva, valitse 14% reaktanssimalli. Kondensaattorien kokonaismäärä tulisi konfiguroida 1,2 -kertaiseen reaktiiviseen tehoon. 800 kvaarisen kondensaattoripankin tulisi olla sopiva 2000 kvar -aukkoon. Ohjaimen näytteenottotaajuuden on oltava ≥128 pistettä/sykliä, vasteviivästys ≤5 ms. Lämmön hajoamisen suunnittelua varten varaa 0,2 m² lämmön hajoamispinta -ala jokaiselle 100 kvaariselle kondensaattorille. Kun asennat reaktorin pystysuunnassa, pidä 10 cm ilmakanavan välys.
