Mikä tarkalleen on staattisen kompensaation ja dynaamisen kompensoinnin raja pienjännitteisen loistehokompensoinnin alalla?

Johdanto: Aloitetaan peruskäsitteistä

Pienjännitteisissä sähkönjakelujärjestelmissä loistehon kompensointiteknologialla on ratkaiseva rooli tehonlaadun parantamisessa ja johtohäviöiden vähentämisessä. Pienjännitteisten loistehokompensointilaitteiden valmistajana Kiinassa Geyue Electric on hyvin tietoinen hämmennystä ja valintapulmista, joita käyttäjät kohtaavat käytännön sovelluksissa: Mikä on staattisen kompensoinnin ja dynaamisen kompensoinnin välinen raja? Kumpi näistä kahdesta pitäisi valita? Itse asiassa nämä kaksi staattisen kompensoinnin ja dynaamisen kompensoinnin tekniikkaa eivät ole yksinkertaisesti vastakkaisia ​​toisiaan vastaan; sen sijaan ne ovat kukin edullisia ratkaisuja erilaisissa sovellusskenaarioissa. Staattisen kompensoinnin ja dynaamisen kompensoinnin välisten olennaisten erojen ymmärtäminen voi auttaa käyttäjiä tekemään tarkempia valintoja loistehokompensoinnista ja saavuttamaan parhaan tasapainon taloudellisten hyötyjen ja teknisen suorituskyvyn välillä.

Tekninen periaate: Vastemekanismien ja vastenopeuksien perustavanlaatuinen ero

Staattisen kompensoinnin ja dynaamisen kompensoinnin välinen ydinraja on niiden vastemekanismeissa ja nopeuksissa kuormituksen vaihteluihin. Staattinen kompensointi viittaa tyypillisesti perinteiseen loistehon kompensointimenetelmäänCJ19-sarjan kondensaattorikytkentäkontaktoritkytkeä kondensaattorit päälle ja pois. Staattisen kompensoinnin kokonaisvasteaika vaihtelee yleensä useista sadoista millisekunneista useisiin sekunteihin. Tämä kompensointimenetelmä valvoo voimajärjestelmän loistehoa ja kytkee päälle ja pois kiinteän kapasiteetin kondensaattoripankkeja segmenteissä ja sopii skenaarioihin, joissa kuormitus on suhteellisen vakaa ja vaihtuu harvoin.

Dynaaminen kompensointi käyttää puolijohdelaitteita, kuten GYKCS1A-sarjan tyristoreita taiGYFK-sarjan yhdistelmäkytkimetIGBT-moduuleilla, jotka on istutettu kontaktitonta kytkentää varten. Kokonaisvasteaika on vain millisekunnin tai jopa mikrosekunnin alueella. Dynaaminen kompensointi voi seurata tarkasti kuorman loistehon muutoksia reaaliajassa, jolloin saavutetaan tasainen ja jatkuva loistehokompensointi. Se sopii erityisen hyvin teollisuusskenaarioihin, joissa kuormitukset vaihtelevat voimakkaasti, kuten kaariuuneihin, valssaamoihin ja hitsauslaitteisiin. Erot vastemekanismeissa ja vastenopeuksissa staattisen kompensoinnin ja dynaamisen kompensoinnin välillä määräävät niiden soveltuvien kenttien perustavanlaatuiset erot.

Sovellusskenaariot: Raja vakauden ja vaihtelun välillä

Sovellusskenaarioiden näkökulmasta staattisen kompensoinnin ja dynaamisen kompensoinnin raja on selkeästi määritelty kuormitusominaisuuksien suhteen. Staattista kompensointia käytetään pääasiassa skenaarioissa, kuten asuinrakennuksissa, kaupallisissa komplekseissa ja tavallisissa tehdaspajoissa, joissa kuormituksen vaihtelut ovat lempeitä ja harmoninen pitoisuus alhainen. Näissä skenaarioissa kompensointinopeuden vaatimus ei ole korkea. Kompensointinopeuteen verrattuna nämä skenaariot korostavat loistehokompensoinnin kustannustehokkuutta ja toimintavarmuutta.

Dynaaminen kompensointi on suunniteltu erityisesti teollisiin erikoisympäristöihin, joissa kuormitus muuttuu nopeasti ja jolla on voimakas vaikutus, kuten autotehtaiden hitsauslinjat, satamanostureiden nostotoiminnot ja puolijohdevalmistajien tarkkuuslaitteet. Näissä skenaarioissa loistehon tarve vaihtelee nopeasti, eikä perinteinen staattinen kompensointi pysty pysymään nopeiden kuormituksen muutosten mukana, mikä johtaa merkittäviin tehokertoimen vaihteluihin ja jopa yli- tai alikompensaatioongelmiin. Dynaaminen kompensointi kompensoi loistehoa nopeudella, joka on vähintään 10 kertaa nopeampi kuin staattinen kompensointi, mikä voi stabiloida tehokertoimen asetetulla alueella ja varmistaa sähköverkon virranlaadun.

Suorituskykyindikaattorit: Mittausstandardien moniulotteinen vertailu

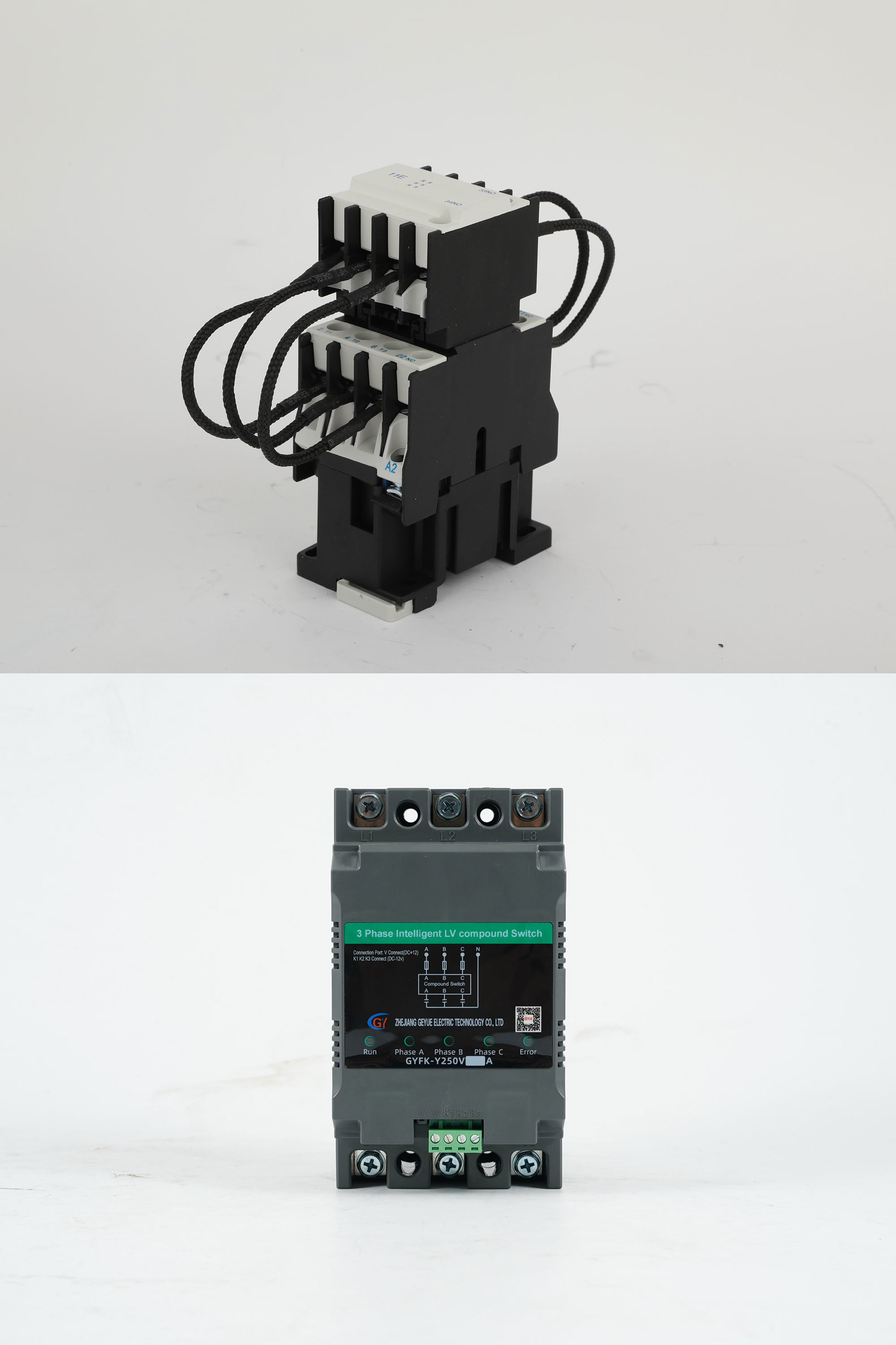

Vastenopeuden lisäksi useissa suoritusindikaattoreissa on myös merkittäviä rajoja staattisen kompensoinnin ja dynaamisen kompensoinnin välillä. Staattinen kompensointikytkinlaite (pääasiassa CJ19-sarjan kontaktorit), joka on eräänlainen täydellinen loistehon kompensointikytkentälaite, jossa käytetään mekaanista kytkintä kytkentäelementtinä, on suhteellisen yksinkertainen rakenne, pienempi alkuinvestointi ja kätevä huoltaa. Tämä staattinen kompensointikytkinlaite tuottaa kuitenkin induktiivisia kondensaattoreita kytkettäessä käynnistysvirtaa ja käyttöylijännitettä, millä on tietty negatiivinen vaikutus kondensaattoreiden käyttöikään, eikä se sovellu skenaarioihin, jotka vaativat toistuvaa kytkentää.

Dynaaminen kompensointi voi saavuttaa nollaristikytkennän ilman käynnistysvirtavaikutusta, pidentää merkittävästi kondensaattoreiden käyttöikää ja samalla välttää jännitteen välkyntäongelmia kytkentäprosessin aikana. Dynaamisen kompensoinnin tekninen monimutkaisuus on kuitenkin suuri ja alkuinvestointi suuri. Sillä on myös korkeammat vaatimukset lämmönpoistolle ja suojalle. Lisäksi dynaaminen kompensointi yleensä integroi harmonisia suodatustoimintoja, jotka voivat käsitellä monimutkaisempia tehonlaatuongelmia, kun taas perinteinen staattinen kompensointi on altis resonanssiriskeille harmonisissa ympäristöissä.

Harkitseminen ja valinta: tekniikan ja talouden tasapainon taito

Varsinaisessa valinnassa staattisen ja dynaamisen kompensoinnin välinen raja ei ole niin ehdoton. Sen sijaan se edellyttää useiden tekijöiden kokonaisvaltaista huomioon ottamista arviointia ja päätöksentekoa varten. Pienjännitteen loistehon kompensointijärjestelmän käyttäjänä ensimmäinen ja tärkein asia on, että sinun tulee analysoida oikein tehojärjestelmäsi kuormitusominaisuudet: jos kuormituksen vaihtelujakso on yli useita kymmeniä sekunteja, staattinen kompensointi riittää jo täyttämään järjestelmän loistehon kompensointivaatimukset; jos kuormitus vaihtelee voimakkaasti sekunneissa tai jopa lyhyemmissä jaksoissa, staattinen kompensointi tulee sulkea pois ja dynaaminen kompensointi on toteutettava.

Toiseksi käyttäjien tulee harkita huolellisesti kokonaisinvestointibudjettia ja matalajännitteisen loistehokompensointijärjestelmän pitkän aikavälin hyötyjä. Vaikka dynaamisen kompensoinnin alkukustannukset ovat korkeammat kuin staattisen kompensoinnin, induktiivisten kuormien dynaaminen kompensointi voi tehokkaammin välttää tehokertoimen arvioinnin rangaistukset, vähentää linjahäviöitä, lisätä laitteiden käyttöastetta ja investointien palautumisaika on usein odotettua lyhyempi. Edellä mainitun loistehon kompensointijärjestelmän teknisten ja taloudellisten näkökohtien tasapainottamisen lisäksi käyttäjien on lopuksi otettava huomioon myös käytännön tekijät, kuten paikan päällä olevat asennusolosuhteet sekä käyttö- ja huoltoominaisuudet, jotta he voivat valita käyttöskenaarioonne sopivimman pienjännitteisen loistehokompensointiratkaisun.

Geyue Electric: Paras loistehon kompensoinnin asiantuntijasi

Valmistajana, jolla on pitkä historia globaalien loistehokompensointien alalla, Geyue Electricillä on syvä ymmärrys eri toimialojen asiakkaiden erilaisista loistehon kompensointivaatimuksista. Lupaamme täten: Tarjoamme tehokkaiden dynaamisten kompensointilaitteiden lisäksi myös kustannustehokkaita staattisia kompensointituotteita ja olemme sitoutuneet löytämään asiakkaillemme optimaalisen teknologian ja talouden yhdistelmän.

Geyue Electricin tekninen tiimi voi tarjota räätälöityjä loistehon kompensointiratkaisuja kuormituksen ominaisuuksien, verkon olosuhteiden ja kehityssuunnitelmiesi perusteella. Dynaamiset kompensointilaitteemme, GYKCS1A-sarjan tyristorit tai GYFK-sarjan yhdistelmäkytkimet, käyttävät edistyneitä ennustavia algoritmeja ja nopean vasteen tekniikkaa vakaan toiminnan varmistamiseksi vaativimmissa teollisuusympäristöissä; kun taas staattiset kompensointilaitteet, CJ19-sarjan kontaktorit, osoittavat erinomaista kustannustehokkuutta optimoidun suunnittelun ja tiukan laadunvalvonnan ansiosta perinteisissä sovelluksissa. Riippumatta siitä, kummalla puolella tarpeitasi on, Geyue Electric voi tarjota sinulle ammattimaisen arvioinnin, tarkan valinnan ja koko syklin palvelut, jotka auttavat sinua saavuttamaan kaksi tavoitetta: tehonlaadun parantaminen ja energiakustannusten optimointi. Jätä kyselysi sähköpostilaatikkoommeinfo@gyele.com.cn, anna parhaan loistehon kompensointiasiantuntijasi Geyue Electricin suojata sähköjärjestelmäsi ammattimaisella tekniikalla ja palveluilla.
