Yksivaiheinen sylinterikondensaattori

Yksivaiheisessa pienjännitteisessä sähkönjakelujärjestelmässä yksivaiheisten sylinterikondensaattoreiden kytkentätoiminto on kuin tanssijalla, jonka on ohjattava tarkasti rytmiä. Kondensaattorien kytkentähetkellä synnyttämä syöttövirta voi mahdollisesti muodostua piileväksi häiriöksi, joka vaikuttaa järjestelmän vakaaseen toimintaan. Yksivaiheisten sylinterikondensaattoreiden käynnistysvirran ainutlaatuisten ominaisuuksien perusteellinen ymmärtäminen ja tehokkaiden vaimennusstrategioiden hallinta ovat tärkeä tekninen perusta tehokkaan ja luotettavan kompensointijärjestelmän rakentamiselle.

Kolmivaiheisen järjestelmän ylijännitekäyttäytymiseen verrattuna yksivaiheisen lieriömäisen kondensaattorin päälle- tai poiskytkennän yhteydessä syntyvä aaltovirta osoittaa merkittävämpää satunnaisuutta ja arvaamattomuutta. Kun kondensaattori kytketään sähköverkkoon huippujännitteellä, sen sisällä oleva energia on lähes nolla. Tällä hetkellä verkkojännite kohdistaa jyrkän latausvaikutuksen kondensaattoriin linjaimpedanssin kautta, jolloin hetkellinen virta voi mahdollisesti saavuttaa useita kertoja nimellisvirran. Tämä korkeataajuinen, suuren amplitudin transienttivirta ei ainoastaan ​​aiheuta äkillistä järjestelmän jännitteen pudotusta, vaan myös synnyttää valtavan sähködynaamisen voiman kondensaattorin sisällä. Tämän sähködynaamisen voiman pitkäaikainen kertyminen johtaa metalloitujen kalvoelektrodien väsymiseen ja vaurioitumiseen. Erityisesti järjestelmissä, joissa osa kondensaattoreista on jo käytössä, myös myöhemmin kytketyt kondensaattorit altistuvat jo ladattujen kondensaattoreiden käänteispurkausvaikutukselle. Tämä usean lähteen päällekkäinen aaltovirtailmiö on monimutkaisempi kuin kolmivaihejärjestelmä.

Yksivaiheisten sylinterikondensaattoreiden käynnistysvirran vaimentamiseksi on pyrittävä kahdella tavalla: ajoituksen ohjaukseen ja impedanssin hallintaan. Tehokkain tapa eliminoida käynnistysvirta on ottaa käyttöön synkroninen kytkentätekniikka, joka perustuu jännitteen nollapisteen ilmaisuun, joka välttää pohjimmiltaan jänniteaskelman lataushetkellä ja mahdollistaa yksivaihekondensaattorin sujuvan kytkeytymisen sähköverkkoon jännitteen nollapisteen kohdalla. Järjestelmissä, joissa ei vaadita synkronista kytkentää, edullisin ja käytännöllisin vaihtoehto on kytkeä tietty reaktori sarjaan kuhunkin kondensaattoriin. Lisäämällä piirin impedanssia reaktorin läpi, virran nousunopeutta rajoitetaan tehokkaasti ja käynnistysvirtasuhdetta ohjataan viisinkertaisena nimellisvirran sisällä. Jos useita kondensaattoreita on kytketty rinnan, on asetettava vähimmäiskytkentäaikaväli sen varmistamiseksi, että edellinen kondensaattoriryhmä suorittaa latausprosessin loppuun ennen kuin seuraavat kondensaattorit otetaan käyttöön, jolloin vältetään kondensaattorien keskinäinen vaikutus.

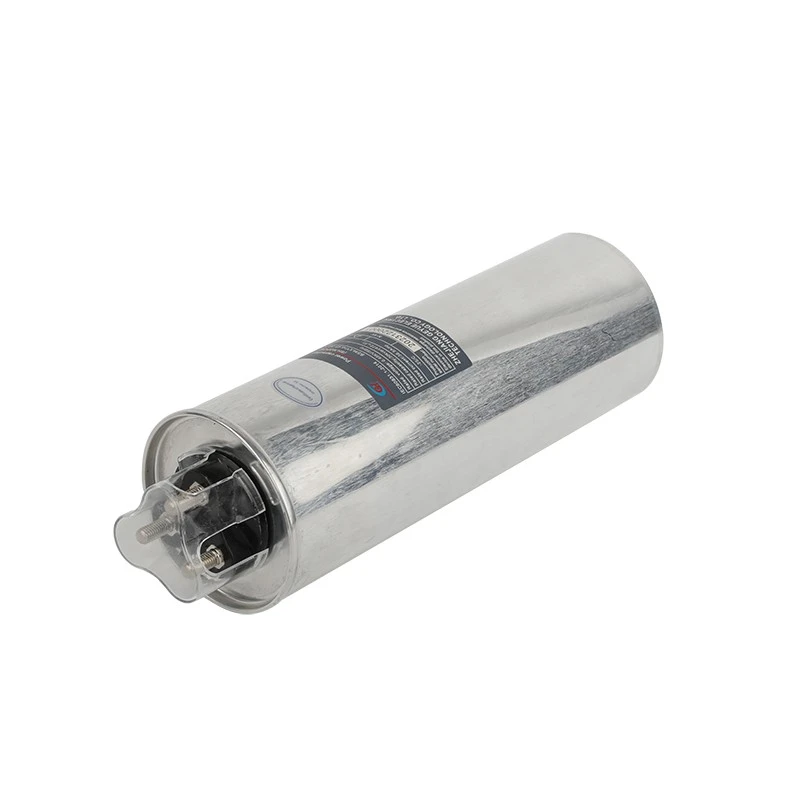

Geyue Electric on optimoinut kokonaisvaltaisesti BSMJ(Y)-sarjan yksivaiheisten sylinterikondensaattorien käynnistysvirta-ominaisuudet. Kehittämällä sisäistä liitäntärakennetta ja elektrodisuunnittelua yrityksemme on parantanut merkittävästi tämän sarjan kondensaattorien mekaanista lujuutta kestämään käynnistysvirtavaikutuksia. Toimittamamme virranrajoitusreaktori on tarkasti parametrisovitettu, ja se voi rajoittaa käynnistysvirtaa turvallisella alueella vaikuttamatta normaaliin kompensointikykyyn. Asiakkaille, joilla on erityisvaatimuksia, voimme tarjota myös älykkäitä kondensaattorimoduuleja sisäänrakennetuilla puolijohdereleillä, jotka mahdollistavat todellisen no-inrush-kytkennän asiakkaille.
