Miksi aurinkoskenaarioissa käytettävät pienjännitetehotekijäohjaimet on varustettava neljän kvadrantin toimintakyvyllä?

Nykyisellä kukoistavan hajautetun aurinkosähkösektorin aikakaudella laajalle levinnyt tekninen väärinkäsitys vaikuttaa hiljaa aurinkosähkövoimaloiden vakauteen ja kannattavuuteen. Monet hajautettujen aurinkosähköjärjestelmien omistajat omaksuvat edelleen perinteisiä pienjännitteisten loistehon kompensointiratkaisuja, joita käytetään teollisissa skenaarioissa. Lopulta he epäilemättä huomaavat, että aurinkovoimalat kohtaavat usein ongelmia, kuten tehokertoimen arvioinnin sakot, jännitteen ylitys ja jopa epänormaali laitteiden laukeaminen. Johtavana pienjännitteen loistehon kompensoinnin valmistajana Geyue Electric, jolla on vuosien kokemus paikan päällä loistehon kompensoinnista, voi selvästi huomauttaa, että näiden ongelmien perimmäinen syy piilee siinä, että tavalliset tehokertoimen säätimet eivät voi mukautua aurinkosähkön tuotannon ainutlaatuiseen toimintalogiikkaan. Avain tämän perimmäisen syyn poistamiseksi on varustaa aurinkosähkövoimaloita erillisillä pienjännitetehokertoimen säätimillä, joilla on neljän neljänneksen toimintakyky.

Aurinkosähköjärjestelmä, joka on rikkonut perinteisen tehonvirtausmallin

Perinteisissä tehtaissa sähkön virtaus on yksisuuntaista ja vakaata, sähköenergia virtaa sähköverkosta kuormille. Perinteisten tehtaiden loistehon kompensoinnin tavoite on suoraviivainen – kompensoida yhden induktiivisen kuorman kuluttamaa loistehoa. Tässä tapauksessa perinteinen teollinen sähkönjakelujärjestelmä on kuin yksisuuntainen tie ja perinteinen tehokertoimen säädin, joka ohjaa loistehoa yhdestä suunnasta, kuin liikennepoliisi, joka pystyy tarkkailemaan ja ohjaamaan vain yhdestä suunnasta tulevia ajoneuvoja. Aurinkosähkövoimalaitos on kuitenkin pohjimmiltaan aktiivinen sähköntuotantojärjestelmä. Sähkövirran suunta liitäntäpisteessään muuttuu reaaliajassa auringonvalon voimakkuuden mukaan ja se voi usein vaihtaa "tehonkulutuksen" ja "sähköntuotannon" välillä. Tämä kaksisuuntainen ja muuttuva tehovirta tekee loistehontarpeen luonteesta ja suunnasta erittäin monimutkaisen. Siksi perinteinen tehokertoimen säädin, joka vastaa vain tavallista liikennepoliisia, voi suorittaa vain yksisuuntaisen loistehon kompensoinnin, ilman tehokkaan liikenteenohjauskeskuksen kykyä, joka voi samanaikaisesti tarkkailla ja ohjata aurinkovoimalan "kaksisuuntaista kolmiulotteista liikennejärjestelmää".

Neljän kvadrantin toimintakyvyn ydinarvon perusteellinen analyysi

Tehokerroinohjaimen neljän neljänneksen toimintakyky on keskeinen tekniikka, joka on erityisesti suunniteltu käsittelemään pätö- ja loistehon monimutkaista yhteenkutoutumista ja dynaamista virtaa verkkoliitäntäpisteessä aurinkosähköjärjestelmissä. Neljän kvadrantin toimintakyky perustuu pätötehon (P) ja loistehon (Q) positiiviseen ja negatiiviseen suuntaan jakaa sähköenergian virtaustilan neljään työalueeseen. Aurinkosähkövoimaloissa kukin näistä neljästä kvadrantista vastaa aurinkovoimalan koko verkkoliitäntäpisteen yleistä toimintatilaa ja tämän tilan yleisiä kompensaatiovaatimuksia.

Kun aurinkosähköjärjestelmä ei tuota sähköä yöllä tai pilvisinä päivinä, se käyttäytyy tavallisen sähkönkäyttäjän tavoin kuluttaen pätötehoa ja mahdollisesti absorboimalla induktiivista loistehoa verkosta. Tehokerroinsäätimen on ohjattava kondensaattorin kytkentälaite syöttämään loistehokuorma kytkemällä päälle ryhmä pienjännitteisiä shunttikondensaattoreita. Kuitenkin, kun aurinkosähköjärjestelmä tuottaa sähköä riittävässä valossa, aurinkosähköinvertteri syöttää aktiivista tehoa verkkoon, ja tilanne on täysin toinen. Tällä hetkellä pitkän matkan kaapeleiden synnyttämä kapasitiivinen latausvaikutus voi saada aurinkosähköjärjestelmän syöttämään takaisin kapasitiivista loistehoa verkkoon, mikä johtaa jännitteen nousuun verkon liitäntäpisteessä. Tehokerroinohjaimen on kyettävä ohjaamaan SVG tai hybridikompensointilaite, jolla on induktiivinen loisteholähtökyky, absorboimaan tämä ylimääräinen kapasitiivista loistehoa. Vielä tärkeämpää on, että nykyaikaiset verkkomääräykset edellyttävät, että aurinkovoimalat eivät ainoastaan ​​syötä takaisin loistehoa häiritäkseen verkkoa, vaan niillä on myös oltava kyky tarjota dynaamisesti induktiivista tai kapasitiivista loistehoa lähetysohjeiden mukaisesti jännitteen tukemiseksi. Tämä väittää tehokertoimen säätimen pystyvän hallitsemaan loistehovirtaa kaikissa neljässä kvadrantissa ja saavuttamaan siirtymisen "passiivisesta kompensoinnista" "aktiiviseen tukeen".

Todelliset riskit, jotka neljän kvadrantin toimintakyvyn puuttuminen laukaisee

Jos otetaan käyttöön perinteinen tehokertoimen säädin, joka ei pysty toimimaan neljässä kvadrantissa, pienjänniteloistehojärjestelmä ei pysty tarkasti tunnistamaan todellista loistehon tarvetta sähköntuotannon aikana. Perinteinen tehokertoimen säädin on altis väärinarvioinnille ja virheelliselle toiminnalle. Tyypillisin ongelma on, että aurinkovoimalaitoksen sähköntuotantojakson aikana loistehokompensointijärjestelmä ei pysty käsittelemään kapasitiivista loistehoa, mikä johtaa ylijännitelaukaisuun ja sähköntuotannon menetyksiin. Samaan aikaan, koska aurinkovoimalan pienjänniteloistehokompensointijärjestelmä ei pysty ohjaamaan tarkasti loistehon ulostulon suuntaa, aurinkosähkövoimala joutuu todennäköisesti kohtaamaan sähköverkkoyhtiöltä taloudellisia seuraamuksia, koska se ei täytä tehokerroinstandardeja. Pitkällä aikavälillä perinteisen tehokertoimen säätimen, jolla ei ole kykyä toimia neljässä kvadrantissa, ja sen ohjaamien kompensointilaitteiden käyttäminen aurinkosähkön tuotannon monimutkaisten ja dynaamisten loistehotarpeiden ratkaisemiseksi pahentaa myös laitteiden kulumista ja vaikuttaa koko aurinkosähkön jakelujärjestelmän vakaaseen toimintaan.

Geyue Electric JKFG -sarja: Älykkäät ratkaisut, jotka on räätälöity aurinkosähköskenaarioihin

Perinteisten yksisuuntaisten kompensointisäätimien käytön vuoksi valosähkövoimalat eivät pysty sopeutumaan sähköntuotannon ja virrankulutuksen väliseen vaihtoon, mikä johtaa epätarkkoihin loistehokompensaatioihin, sakkoihin, laitteiden laukaisuun ja järjestelmän epävakauteen. suunniteltu erityisesti aurinkosähköihin. Tämä tehokerroinohjainsarja noudattaa tiukasti kansainvälisiä ja kansallisia standardeja, ja sen ydintoiminto on tarkan neljän neljänneksen toimintakyvyn saavuttaminen. Tämä sarja tehokerroinsäätimiä voi tunnistaa tarkasti muutokset aurinkosähkön sähköntuotannossa, määrittää tarkasti todellisen loistehon tarpeen suunnan ja kuorman suuruuden ja siten käskeä kondensaattoriparistoa tai sekoitettua kompensointilaitetta antamaan tarkkoja vastauksia millisekunneissa. Yrityksemme painottaa erityisesti, että neljän neljänneksen analyysin tarkkuuden varmistamiseksi aurinkosähkökohdassa olevien virtamuuntajien napaisuus on kytkettävä oikein JKFG-pienjännitteisten tehokerroinsäätimien sarjan määrittelemän virran suunnan (tai tehonmittaussuunnan) mukaisesti, mikä on kulmakivenä pienijännitteisen JKFG-sarjan tehokerroinsäätimien täyden tehon hyödyntämiselle.

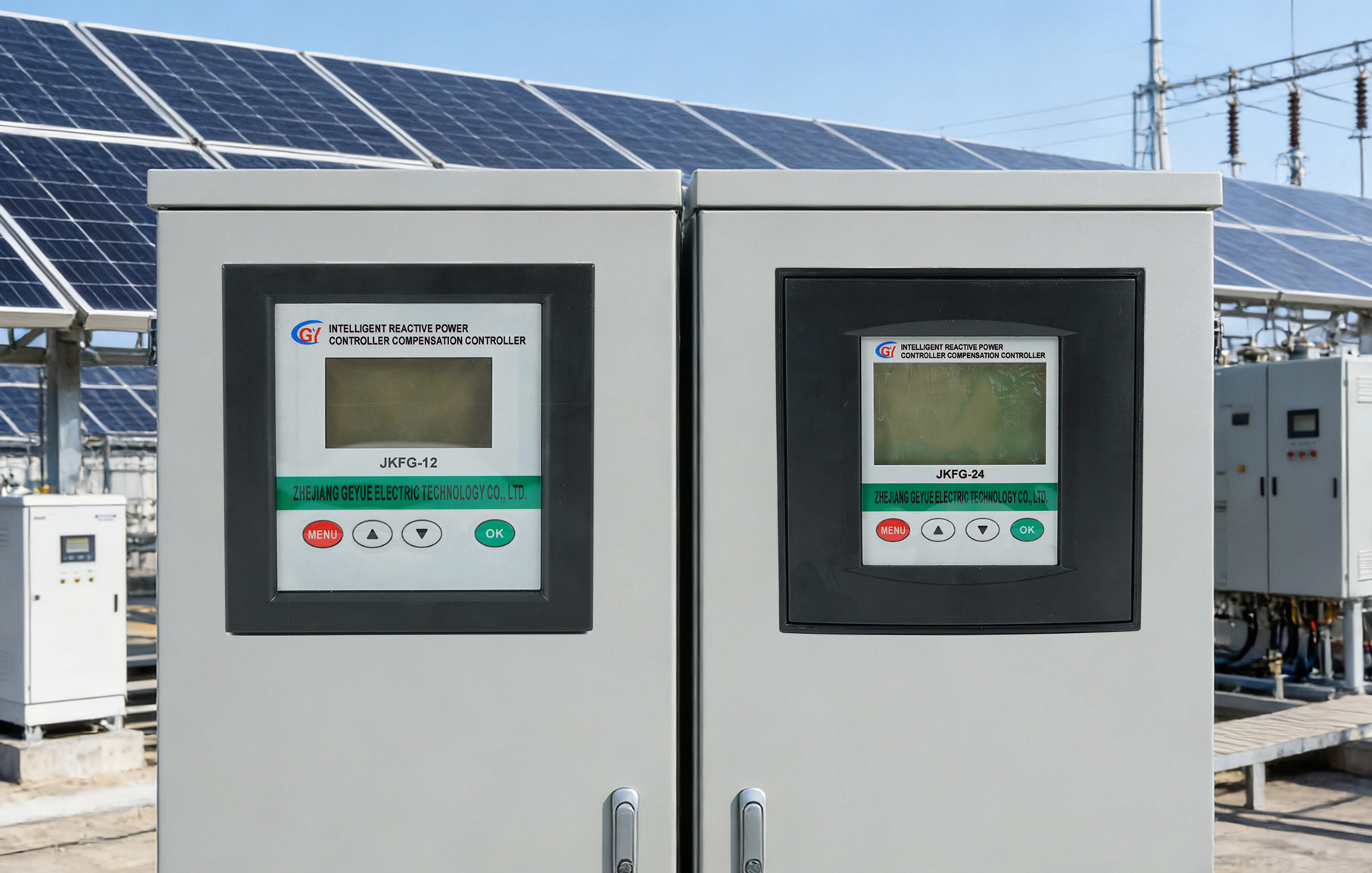

MeidänJKFG-12 aurinkosähkökohtaiset tehokertoimen säätimetjaJKFG-24 aurinkosähkökohtaiset tehokerroinohjaimetovat älykkäitä vartijoita, jotka turvaavat aurinkosähkövoimaloiden ystävällisen verkkoyhteyden, vakaan toiminnan ja lisääntyneen kokonaistulon. Geyue Electric on aina ollut sitoutunut tarjoamaan asiakkaille korkean luotettavuuden arvoa yhdestä tehokertoimen säätimestä täydelliseen pienjännitteisen loistehon kompensointiratkaisuun. Lähetä vapaasti pienjännitteisen loistehokompensointivaatimukset aurinkosähkövoimalallesi osoitteeseeninfo@gyele.com.cn. Odotamme innolla räätälöidyn korvausratkaisun tarjoamista projektillesi. Geyue Electricin valitseminen päättää rauhallisesti vastata energian muuntamisen haasteisiin johtavan teknologian avulla.
