Reaktanssinopeus 7 % vai 14 %? Kuinka sarjareaktorit tulisi valita, jotta harmoniset riskit voidaan välttää tehokkaasti?

Pienjännitteisissä sähkönjakelujärjestelmissä loistehon kompensoinnista ja harmonisten hallinnasta on tulossa yhä enemmän etusijalle virranlaadun ankkuroinnissa. Kun sähköverkossa on epälineaarisia kuormia, kuten taajuusmuuttajat ja tasasuuntaajat, näiden kuormien tuottamat korkealuokkaiset harmoniset eivät ainoastaan ​​saastuta sähköverkkoa, vaan uhkaavat suoraan myös tehokerroinkondensaattoreiden ja koko pienjänniteloistehokompensointijärjestelmän turvallista toimintaa. Johtavana pienjännitteen loistehon kompensoinnin valmistajana Kiinassa Geyue Electric ymmärtää selvästi, että sarjareaktorin oikean reaktanssinopeuden valinta on ensisijainen tekninen päätös luotettavan suodatuskompensointijärjestelmän rakentamiseksi.

Reaktanssinopeus: Harmonisen ohjauksen "viritystaajuus".

Sarjareaktorien reaktanssinopeus ei ole satunnaisesti asetettu parametri. Se määrittää, mistä harmonisesta LC-piiri koostuusarjan reaktorijakondensaattoritaiheuttaa alhaisen impedanssin. Tämä piiri on kuin akustinen resonaattoriontelo, jolla on "absorptio" vaikutus tiettyjen taajuuksien harmonisiin virtoihin. Piiri, jonka reaktanssiaste on 7 %, pääasiassa virittää ja vaimentaa sähköverkon korkeimman sisällön 7. harmonista (350 Hz); kun taas piiri, jonka reaktanssiaste on 14 %, virittää ja vaimentaa pääasiassa 5. harmonista (250 Hz). Sarjareaktorien reaktanssinopeuden (7 % tai 14 %) valinta riippuu ensin paikan harmonisen spektrin tarkasta diagnoosista. Väärä valinta ei vain pysty tukahduttamaan harmonisia, vaan se voi myös aiheuttaa tiettyjen harmonisten resonanssivahvistuksen, mikä johtaa tuhoisiin seurauksiin. Geyue Electric suosittelee aina, että ennen pienjännitteen loistehon kompensointijärjestelmän suunnittelua tulisi käyttää ammattimaista laitetta virranlaadun mittaamiseen tai tehokertoimen säätimeen sisäänrakennettua harmonisten analyysitoimintoa hyödynnetään tärkeimpien tietojen saamiseksi, mikä tarjoaa käytännön perustaa tieteellisesti kohtuullisen reaktanssinopeuden valinnalle sarjareaktoreille.

Ero välillä7 %ja14 %tyypillisissä sovellusskenaarioissa

Käytännön sovelluksissa sarjareaktorien reaktanssinopeuden valinta liittyy läheisesti kuormitusominaisuuksiin. Raskaan teollisuuden ja prosessiteollisuuden skenaarioissa, joissa hallitsevat laitteet, kuten taajuusmuuttajat ja keskitaajuiset uunit, yliaaltospektriä hallitsee tyypillisesti 5. harmoninen. Tällaisissa tapauksissa tulisi valita sarjareaktori, jonka impedanssi on 14 %, joka absorboi tehokkaasti tätä harmonista virtaa ja suojaa kondensaattoria ylivirtavaurioilta. Palvelinkeskuksissa, liikerakennuksissa ja teollisuusympäristöissä, joissa on tasasuuntauslaitteita, seitsemäs harmoninen komponentti on usein näkyvämpi. Tällaisissa tapauksissa järjestelmä, jonka reaktanssiaste on 7 %, olisi sopivampi. Edistyksellinen loistehon kompensointijärjestelmä voi konfiguroida useita viritettyjä suodatinhaaroja eri reaktanssisuhteilla kattamaan pääharmoniset spektrit. Ydintehokertoimen säädinjärjestelmässä, toteuttamalla joustavia kondensaattorin kytkentästrategioita, suorittaa älykkään koordinoidun hallinnan kaikissa haaroissa. Tämä arkkitehtoninen suunnittelu on erityisesti suunniteltu käsittelemään monimutkaisia ​​harmonisia ympäristöjä ja saavuttamaan viime kädessä hienostunut virranlaadun hallinta.

Geyue Electricin CKSG-sarja: Luotettavan geenin jokainen prosenttipiste

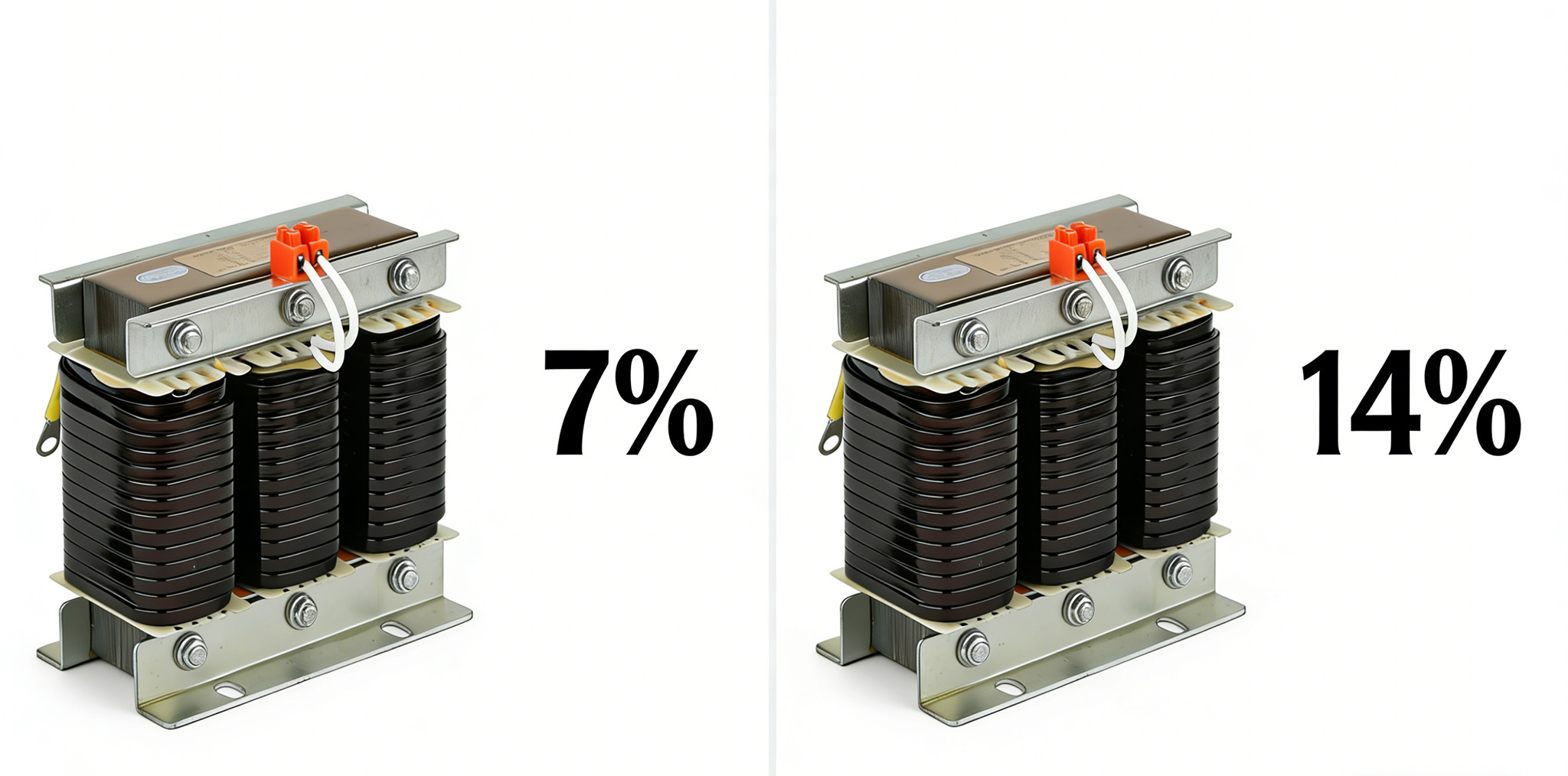

Sarjareaktorin reaktanssinopeuden tarkkuus riittää määritettäväksi vain suunnittelupiirustuksissa. Sarjareaktorin pitkän aikavälin vakaus ja luotettavuus on taattava valmistajan erinomaisella valmistusprosessilla. Geyue Electric on käynnistänytCKSG-sarja pienjännitesarjan reaktoreita, joka on erityisesti suunniteltu täyttämään tämän vaativan vaatimuksen. Olipa kyseessä 7 % tai 14 % reaktanssimalli, yrityksemme käyttää aina korkealaatuisia maahantuotuja kylmävalssattuja orientoituja piiteräslevyjä ydinmateriaalina, ja ainutlaatuisen epoksihartsivalu- ja kovetusprosessin ansiosta ytimen ilmarako ei koskaan siirry tärinän ja lämpötilan muutosten vaikutuksesta, mikä turvaa putkiston elinikäisen vakauden. Sarjareaktoridemme käämit käyttävät erittäin puhdasta hapetonta kuparikäämiä yhdistettynä H-luokan eristysjärjestelmään ja tyhjiöimpregnointiprosessiin, jotta sarjareaktorit voivat ylläpitää erittäin alhaisen lämpötilan nousun ja toimintamelun myös korkeissa lämpötiloissa ja raskaan kuormituksen olosuhteissa. Tämä horjumaton tarkkuuspyrkimyksemme on ikuinen sitoutumisemme jokaiselle käyttäjälle: sarjareaktoridemme jokainen prosenttiyksikkö reaktanssinopeudesta on todella tarkka, ja se toimii vankana laitteistopohjana loistehon kompensointijärjestelmän jokaisen viritetyn suodatinhaaran suodatusvaikutukselle.

Geyue Electric on sitoutunut tarjoamaan käyttäjille täydellisen arvoketjun, joka kattaa ammattimaisen diagnoosin, tarkan valinnan, korkealaatuisen komponenttitoimituksen ja älykkään ohjauksen järjestelmän näkökulmasta. Tekninen tiimimme voi analysoida sähköverkkosi kuormitusominaisuudet ja suositella sinulle optimaalista 7 % tai 14 % reaktanssisuhdetta tai jopa suunnitella sinulle monimutkaisemman hybridisuodattimen kompensointikaapin. Oikean reaktanssinopeuden valinta on tieteellinen lähtökohta harmonisten riskien välttämiseksi; Geyue Electricin valitseminen antaa koko sähkönlaadun hallintajärjestelmälle luotettavan käyttöiän. Lähetä kyselysi pienjännitteisen loistehokompensoinnista osoitteeseeninfo@gyele.com.cn. Anna meidän yhdessä turvata sähköverkkosi puhtaus ja tehokkuus CKSG-sarjan reaktoreidemme vankalla suojalla ja ammattimaisilla järjestelmäsuunnitteluominaisuuksilla.
