Kuinka poistaa sähköverkon harmoninen pilaantuminen reaaliajassa? Smart APF -sarja Active Power -suodatin antaa vastauksen!

Sähkölaitteet, kuten taajuusmuuntimet ja tasasuuntaajat, tuottavat harmonisia harmonisia, kun niitä käytetään laajasti. Nämä epäsäännölliset virrat voivat aiheuttaa laitteiden ylikuumenemisen, vähentyneen tehokkuuden ja arkaluontoisten välineiden vahingot, mikä johtaa valtaviin taloudellisiin tappioihin. Perinteinen passiivinen suodatin PPF ei voi enää tyydyttää nykyistä kompleksia harmonista ohjaustarpeita sen yhden suodatuskyvyn, hitaan vasteen nopeuden ja resonanssin aiheuttaman riskin vuoksi. APF -sarjan aktiivinen tehosuodatin on parempi kuin PPF ja voi dynaamisesti kompensoida harmonisia virtauksia reaaliajassa. Tämä artikkeli selittääAPF -sarjan aktiivinen virtaläsuodatinja esittelee sen ydinetuja verrattuna perinteisiin suodattimiin. APF -sarjan aktiivinen virtaläsuodatin ratkaisee harmonisen ongelman tehokkaasti ymmärtämään paremmin sen tärkeän roolin tehonlaadun parantamisessa, laitteiden turvallisuuden varmistamisessa ja energiatehokkuuden parantamisessa.

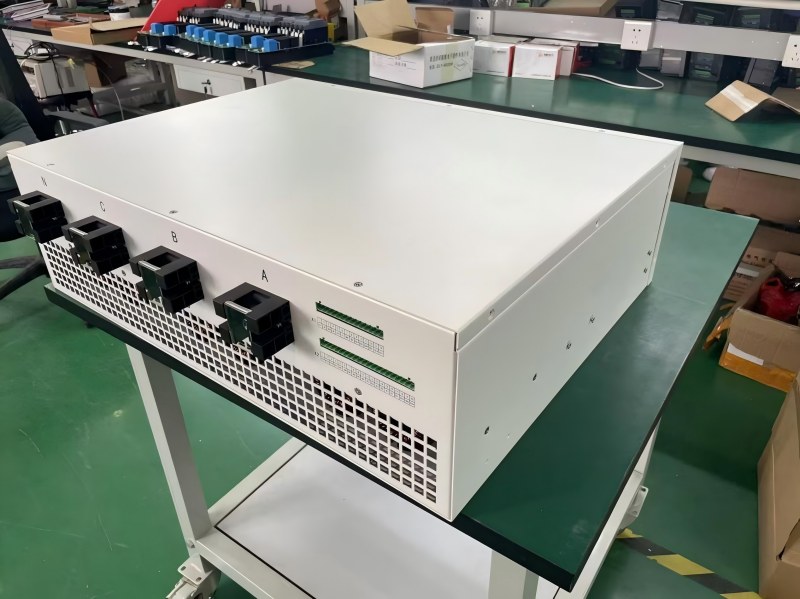

Mikä on APF -sarjan aktiivinen virtaläsuodatin?

APF -sarjan aktiivinen virtaläsuodatinon Power Electronics -teknologian valmistama ammattimainen harmoninen ohjauslaite. Sen ydintoiminto on havaita ja poistaa dynaamisesti energiaverkon harmoniset virrat reaaliajassa, ratkaisemalla tehokkaasti epälineaaristen kuormitusten, kuten inverttereiden tai tasasuuntaajien, aiheuttamat tehonlaatuongelmat. Erilainen perinteisten suodattimien PPF: n passiivinen suodatus, APF Active Filter on aktiivinen kompensointirinta, joka voi ratkaista erilaisten skenaarioiden, kuten teollisuustehtaiden, tietokeskusten ja lääketieteellisten tilojen, harmoniset tukahduttamistarpeet ja on avainlaite tehonlaadun optimoimiseksi.

Mikä on APF -sarjan aktiivisen voimansuodattimen toimintaperiaate?

SeAPF -sarjan aktiivinen virtaläsuodatinKerää virran sähköverkkoon reaaliaikaisen seurannan avulla ja tunnistaa tarkasti harmonikat, jotka on käsiteltävä nopeaan anturiin. Integroitu DSP- ja FPGA -siru on suodattimen ydinohjausyksikkö, joka voi analysoida nämä virrat reaaliajassa hetkellisen reaktiivisen tehoteorian algoritmin kautta ja määrittää harmonisen amplitudin ja vaiheparametrit, jotka on korvattava 3 ms: n sisällä. Myöhemmin sisäänrakennettu IGBT-tehonmuuttaja tuottaa välittömästi kompensointivirran, jolla on sama amplitudi kuin harmoninen, mutta vastakkainen vaihe laskelmien tulosten mukaan, ja injektoi tämä virtaa sähköverkkoon harmonisten eliminoimiseksi, eliminoi lopulta yli 95% harmonikoista.

Mikä on APF -sarjan aktiivisen tehonsuodattimen perusarvo?

APF -sarjan aktiivinen virtaläsuodatinvoi tuoda seuraavat edut harmonisten hallintoon sähköverkkoon. Ensinnäkin se voi estää muuntajan ylikuumenemisen ja vähentämään siihen liittyviä energiahäviöitä. Se voi tukahduttaa huomattavasti releen suojauslaitteiden väärän laukaisun harmonisten häiriöiden vuoksi vähentäen sen vääriä laukaisunopeutta 90%. Toiseksi se voi vähentää avainlaitteiden, kuten kondensaattorien ja moottorien, menetystä ja pidentää heidän käyttöikäisensä. Samanaikaisesti se voi vapauttaa harmonisen virran käyttämän muuntajan todellisen kapasiteetin parantaen siten koko virtalähdejärjestelmän luotettavuutta ja taloutta.

Mitä etuja APF: llä on verrattuna PPF: ään?

APF -sarjan aktiivinen virtaläsuodatinon merkittäviä kattavia etuja PPF -passiivisuodattimiin verrattuna. Sen keskeinen etu on sen dynaamisessa reaaliaikaisessa säätökyvyssä. APF voi reagoida harmonisiin muutoksiin 5 ms: n sisällä ja saavuttaa dynaamiset harmoniset seurantaominaisuudet, kun taas PPF tarvitsee 100 ms reagoidakseen harmonisiin muutoksiin, mikä on 20 kertaa nopeampi kuin PPF. Tämä on suurta apua sähköverkkojen tehostamisessa, joissa muuttuvan taajuuslaitteiden osuus on yli 60%. APF voi kattaa 2-150 täysimäärän harmonisia harmonisia, kun taas PPF: ää rajoittaa LC-resonanssipisteen suunnittelu ja se voi kohdistaa vain pienen määrän esiasetettua taajuuspisteitä, ja todellinen efektiivinen kaistanleveys on alle ± 5% keskustataajuudesta. Tämä rajoitus aiheuttaa sokean paikan monitaajuisten harmonisten skenaarioiden, kuten lääketieteellisten laitteiden ja tietokeskusten, hallinnassa. Järjestelmäturvallisuuden kannalta APF eliminoi ristikon resonanssin riskin älykkään impedanssinhallinnan avulla, kun taas PPF voi aiheuttaa harmonista monistumista tai jopa polttaa laitteita. Vuonna 2019 PPF -resonanssi -onnettomuus tietyssä autotehtaalla menetti suoraan 350 000 dollaria. APF voi samanaikaisesti integroida kattavat virranhallintatoiminnot, kuten reaktiivisen tehonkorvauksen, kun taas PPF: llä on vain yksi suodatustoiminto. APF on melkein ylläpitovapaa koko elinkaarensa ajan, mikä vähentää 10 vuoden kokonaiskustannuksia, kun taas PPF vaatii kondensaattorien säännöllisen korvaamisen ja jatkuvien ylläpitokustannusten. Olennainen ero APF: n ja PPF: n välillä on teknisellä reitillä. PPF on passiivinen anti-adaptiivinen laite, kun taas APF on aktiivinen hallintojärjestelmä, joka käyttää sähköisen suljetun silmukan ohjausta.
