CKSG-sarjan reaktanssinopeus 7 % -sarjan reaktori

Miksi reaktori pitää kytkeä sarjaan kondensaattoreiden kanssa rinnan sijasta?

Päivittäisessä vuorovaikutuksessamme asiakkaiden kanssa Geyue Electricin insinöörit kohtaavat usein klassisen aloittelijatason kysymyksen: Miksi pienjännitteisissä loistehon kompensointijärjestelmissä CKSG-sarjan reaktanssinopeuden 7% -sarjan reaktoreita käytetään aina sarjassa kondensaattoreiden kanssa rinnakkain? Tämä näennäisen yksinkertainen kytkentätapa kätkee itse asiassa ydinviisautta sähköjärjestelmän turvallisen, vakaan ja taloudellisen toiminnan varmistamiseksi. Tänään Geyue Electric tarjoaa sinulle "voimajärjestelmän valvojan" näkökulmasta perusteellisen analyysin sen taustalla olevista syistä.

Roolisijoittelu: "itsenäisestä taistelusta" "koordinoituun puolustukseen"

Ensinnäkin meidän on todella ymmärrettävä kondensaattorien ja reaktorien perusroolit sähköverkossa. Kondensaattori on kuin "virtalähdesotilas", jonka päätehtävänä on tuottaa kapasitiivista loistehoa, joka kompensoi suoraan induktiivisten kuormien (kuten moottorit, muuntajat) kuluttamaa loistehoa, mikä parantaa koko tehojärjestelmän tehokerrointa, vähentää johtohäviöitä ja energiahukkaa.

Reaktori, erityisesti CKSG-sarjan reaktanssinopeuden 7 % -sarjan reaktori tässä yhteydessä, toimii "suodattimena" ja "puskurina". Jos se on kytketty väärin rinnan kondensaattoreiden kanssa, reaktori kytkeytyy kondensaattorien tapaan suoraan kiskoon ja ottaa induktiivista loistehoa itsestään. Tämä ei ainoastaan ​​onnistu tarjoamaan loistehokompensointia, vaan itse asiassa lisää järjestelmän loiskuormaa, mikä on vastoin perustavoitetta loistehon kompensoinnista ja tehokertoimen parantamisesta. Tässä vaiheessa reaktorin rooli rajoitetaan hyvin rajoitettuun tasoittamiseen tai suodatukseen, eikä se pysty täysin tarjoamaan suoraa suojaa kondensaattoreille.

Kun CKSG-sarjan reaktanssinopeus 7 % -sarjan reaktori on kytketty sarjaan kondensaattoreiden kanssa, se muuttuu "itsenäisestä taisteluyksiköstä" kondensaattoreiden "yksinomaiseksi kumppaniksi". Se toimii kuin uskollinen vartija, muodostaen yhtenäisen "LC-sarjan piirin" kondensaattoreiden kanssa ja liitetään sitten sähköverkkoon. Tämä kytkentäsuhde toimii rakenteellisena pilarina kaikkien myöhempien suojatoimintojen toteuttamiselle.

Ydintehtävät: harmonisen vahvistuksen vaimennus ja vaarallisten virtojen suodatus

Nykyaikaisissa sähköverkoissa epälineaaristen kuormien, kuten taajuusmuuttajien ja tasasuuntauslaitteiden, läsnäolo voi tuottaa suuren määrän harmonisia virtoja, mikä on yksi tärkeimmistä "syyllisistä", jotka uhkaavat voimalaitteiden turvallista toimintaa. Kun pienjännitteiseen loistehon kompensointijärjestelmään on kytketty vain kondensaattoreita, kondensaattoreiden kapasitiivinen reaktanssi pienenee sähköverkon harmonisten virtojen taajuuden kasvaessa. Matala kapasitiivinen reaktanssi tarjoaa tarkasti matalan impedanssin polun korkealuokkaisille harmonisille virroille, mikä johtaa epänormaaliin harmonisten virtojen vahvistumiseen. Vakavissa tapauksissa harmonisten virtojen sisääntulo voi aiheuttaa kondensaattorien ylikuumenemisen, jopa räjähtämisen ja saastuttaa koko sähköverkon.

CKSG-sarjan reaktanssinopeuden 7 %:n reaktorin lisääminen voi muuttaa täysin tämän noidankehän, jossa vaarallinen harmoninen virta kasvaa jatkuvasti. Sarjareaktorin induktiivinen reaktanssi kasvaa sähköverkossa olevan harmonisen virran taajuuden kasvaessa. Kun sarjareaktori on kytketty sarjaan kondensaattoreiden kanssa, sekä sarjareaktorin että kondensaattoreiden impedanssi (virtaa estävä vaikutus) harmoniseen vaihtelee taajuuden mukaan päinvastaisessa trendissä. Sarjareaktorin induktanssin (tai reaktanssinopeuden) huolellinen suunnittelu voi mahdollistaa tämän LC-sarjan piirin korkean impedanssin tietyille harmonisille (kuten 5. harmoniselle, 7. harmoniselle), kuten asettamalla kiinteä "suodatin" vaarallisille harmonisille virroille suodattamaan nämä vaaralliset virrat pois kompensointihaaralta. Tämä estää tehokkaasti harmonisen resonanssin ja harmonisen vahvistuksen sähköjärjestelmässä, suojaa itse kondensaattoreita ja puhdistaa sähköverkon ympäristöä.

Avaintakuu: Sulkeutumisylijännitevastus ja käyttöylijännite

Kun kondensaattoreita kytketään sähköverkkoon, syntyy yleensä valtava hetkellinen virta, joka tunnetaan sulkemisjännitevirtana. Sulkeutuvan aaltovirran arvo voi olla jopa useita kymmeniä kertoja kytkettävien kondensaattorien nimellisvirtaan verrattuna. Tällaiset toistuvat kytkentätoimenpiteet vahingoittavat vakavasti kondensaattoreiden ja kytkinlaitteen koskettimien dielektristä käyttöikää.

Tällä hetkellä CKSG-sarjan reaktanssinopeuden 7% -sarjan reaktori voi toimia "puskurina" virralle. Sarjareaktorin induktanssiominaiskäyrä määrää, että itse reaktorin läpi kulkeva virta ei voi muuttua äkillisesti, mikä vaimentaa ja viivästyttää merkittävästi sulkeutuvan aaltovirran huippua ja jyrkkyyttä, jolloin virta voi nousta tasaisesti. Vastaavasti tiettyä kondensaattorihaaraa irrotettaessa reaktori voi myös absorboida osan sähkömagneettisesta energiasta, mikä vaimentaa mahdollisen käyttöylijännitteen ja tarjoaa toisen kerroksen luotettavaa puskurointisuojaa kondensaattoreille ja koko kompensointijärjestelmälle.

Geyue Electricin ratkaisut: Järjestelmän turvallisuuden huolellinen suojaus

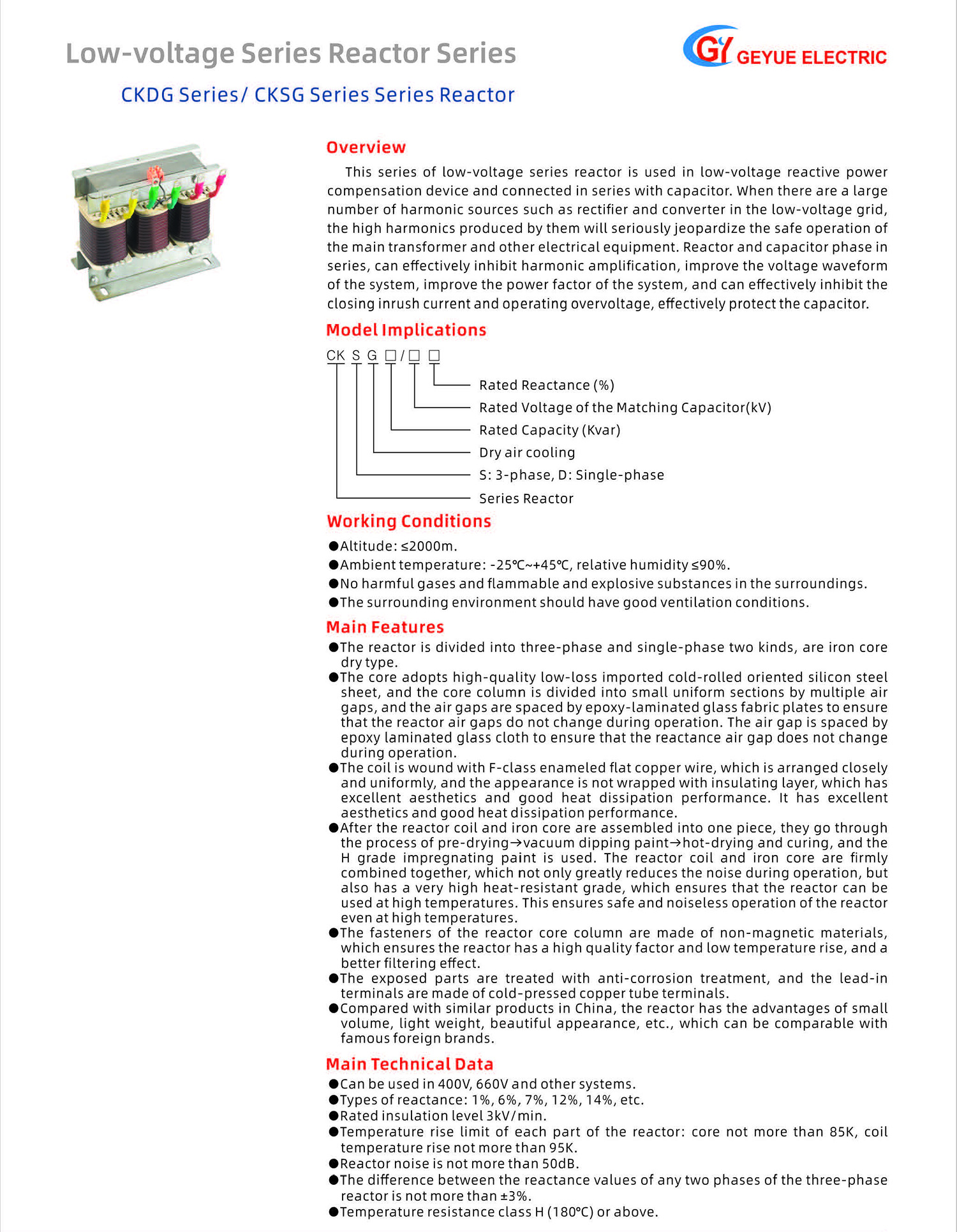

Geyue Electric ymmärtää täysin reaktoreiden vastuun "turvavartijoina", ja siksi se on omistanut kaikki teknisen henkilökuntamme ponnistelut CKSG-sarjan reaktanssinopeuden 7% -sarjan reaktorien suunnitteluun ja valmistukseen. 7 %:n reaktanssinopeuden tarkkuuden ja vakauden ankkuroimiseksi käytämme korkealaatuisia tuotuja piiteräslevysydämiä ja otamme käyttöön ainutlaatuisen ytimien segmentointi- ja ilmavälikovetusprosessin, joka takaa, että induktanssi pysyy muuttumattomana pitkän käyttöajan. Kestääksemme vaikeita lämpöhaasteita harmonisessa ympäristössä, valitsemme F/H-luokan korkean lämpötilan eristysmateriaalit ja käytämme tyhjiöimpregnointiprosessia, joka kovettaa kelat ja ytimet tiukasti yhdessä. Tämä ei ainoastaan ​​turvaa reaktorien erittäin alhaista lämpötilan nousua ja hiljaista toimintaa, vaan myös antaa niille jatkuvan ja vakaan suodatussuorituskyvyn korkeissa lämpötiloissa.

CKSG-sarjan reaktanssinopeuden 7 % -sarjan reaktorimme ei ole pelkästään ihanteellinen komponentti, joka noudattaa teoreettisia periaatteita; se on myös kiteytys yrityksemme edistyneestä valmistusfilosofiasta. Tiukasta sähkömagneettisesta suunnittelusta, tarkasta käsittelystä ja kokoonpanosta kattavaan tehdastestaukseen, jokainen askel noudattaa uskoa, että "luotettavuus on arvoa". Olemme ylpeitä voidessamme tarjota markkinoille kooltaan pienempiä, kevyempiä, tehokkaampia ja hienostuneempia reaktoreita. Niitä on käytetty laajasti erilaisissa teollisissa ja kaupallisissa sähkönjakelujärjestelmissä, ja niistä on tullut luotettava perusta monien käyttäjien tyhjäkäyntikompensoinnissa ja harmonisten säätöratkaisuissa.

Siksi pienjännitteisen loistehon kompensointijärjestelmää suunnitellessa tai uudistaessasi oikean teknisen polun valinta ja luotettavat laitekumppanit ovat yhtä tärkeitä. Geyue Electric on valmis tarjoamaan ammattimaisia ​​CKSG-sarjan reaktanssinopeuden 7 %:n reaktoreita ja täydellisiä loistehokompensointiratkaisuja, jotta niistä tulee vankka tuki sähköjärjestelmäsi turvalliselle, tehokkaalle ja vakaalle toiminnalle. Tehdään yhdessä, jokaisesta oikeasta kytkennästä alkaen, ja rakennetaan yhdessä parempaa sähkönlaatua.
