GYFK-250V Split-Phase Compensation Kolmivaiheinen yhdistelmäkytkin

Modernilla teollisuussektorilla, joka tavoittelee korkeaa hyötysuhdetta, energiansäästöä ja verkon turvallisuutta, pienjännitteisen loistehon kompensointitekniikka käy läpi uutta syvällistä innovaatiokierrosta. Perinteisten kondensaattorin kytkentäjärjestelmien luontainen ristiriita, joka vaatii kompromissia käynnistysvirran vaimentamisen ja käyttöhäviöiden säästöjen välillä, on pitkään vaivannut monia insinöörejä. Ammattimaisena laitevalmistajana, jolla on yli vuosikymmenen kokemus virranlaadusta, Geyue Electric, jolla on syvä ymmärryksemme pienjännitteisen loistehokompensointitekniikan olemuksesta, on onnistuneesti lanseerannut GYFK-250V Split-Phase Compensation Three Phase Compound Switch -kytkimen. Tämä innovatiivinen yhdistelmäkytkin yhdistää tyristorien ja mekaanisten koskettimien edut ja ratkaisee tämän alan haasteen taitavasti.

Saumaton vaihto: Zero-Inrush-tekniikan tarkkuus

Perinteinen mekaaninen kytkin, CJ19-sarjan AC-kontaktori, kärsii luontaisesta mekaanisesta hystereesistä ja koskettimen pomppimisominaisuuksista, mikä vaikeuttaa kytkentätoimintojen tarkkaa taltiointia ja suorittamista vaihtovirtajännitteen nollapisteessä. Tämä tekninen rajoitus johtaa merkittävään potentiaalieroon kondensaattorin napajännitteen ja verkkojännitteen välillä verkkoon liittämishetkellä, mikä väistämättä tuottaa valtavan käynnistysvirran. Tämä käynnistysvirran huippu voi saavuttaa kymmeniä kertoja kondensaattorin nimellisvirtaan verrattuna, mikä ei ainoastaan ​​aiheuta kondensaattoriin sähköistä rasitusta ja lyhentää sen käyttöikää, vaan aiheuttaa myös hetkellisen jännitteen pudotuksen verkkoon, mikä häiritsee muiden samalla virtakiskolla olevien herkkien laitteiden normaalia toimintaa.

Geyue Electricin kehittämän GYFK-250V Split-Phase Compensation Kolmivaiheisen yhdistelmäkytkimen ydinsuunnittelu on keskittynyt sen innovatiiviseen "tyristori ensin, rele myöhemmin" transienttikytkentätoimintatilaan, mikä ratkaisee tämän alan laajuisen ongelman. Kun tämän yhdistelmäkytkimen ohjausjärjestelmä vastaanottaa ulkoisen kytkentäkomennon, sen sisäänrakennettu korkean suorituskyvyn mikroprosessori käynnistää välittömästi älykkään päätöksenteko-ohjelman. Mikroprosessori ottaa näytteitä vaihtovirtaverkon jännitteen aaltomuodosta reaaliajassa suurella nopeudella ennustaen ja lukiten optimaalisen jännitteen nollapisteen tarkkojen algoritmien avulla.

Kun tämä teoreettisesti "nolla-stressi" -hetki vangitaan, GYFK-250V Split-Phase Compensation Three Phase Compound Switch käyttää ensin nopeaa tyristoria (eli piiohjattua tasasuuntaajaa) suorittaakseen tarkan liipaisun. Koska tyristori laukeaa, kun jännite ylittää nollan, tämä saavuttaa "nollajännitteen yhteyden" ilman jännitepiikkiä teoriassa kondensaattorikytkennän aikana ja "nollavirran katkaisua" ilman virtapiikkiä katkaisun aikana. Tämä mekanismi vaimentaa käynnistysvirran (ylijännitevirta) sulkemis- ja avautumishetkellä mitättömälle tasolle, joka on tyypillisesti rajoitettu 1,5 kertaa kondensaattorin nimellisvirtaan.

Koko tämän prosessin kekseliäisyys piilee siinä, että GYFK-250V Split-Phase Compensation Three Phase Compound Switch, kuten mestarimikroveistäjä, ei luota pakotettuun mekaaniseen sulkemiseen, vaan pikemminkin elektronisten komponenttien huippunopeaan nopeuteen ja älykkään ohjauksen eteenpäin katsovaan harkintaan sähkökytkennän saattamiseksi valmiiksi virran ja poikkijännitteen tasaisinta hetkenä. Tämä todella saavuttaa joustavan pääsyn ja katkaisun ilman vaikutusta sähköverkkoon, suojaa täydellisesti kondensaattoreita ja etupään virtalähdelaitteita ja parantaa huomattavasti loistehon kompensointijärjestelmän luotettavuutta ja kestävyyttä.

Vähähäviöinen toiminta: vakaan tilan älykkyyden tehokkuus

Tyristorin fyysinen ominaisuus on kuitenkin noin 1 V jännitehäviö johtavassa tilassa, mikä tarkoittaa, että kun kuormitusvirta kulkee tyristorin läpi pitkän ajan, se tuottaa huomattavia johtavuushäviöitä ja merkittävää lämpöä. Tämä ei ainoastaan ​​lisää tarpeettomia käyttökustannuksia, vaan asettaa myös jatkuvan haasteen pienjännitteisen loistehokompensointijärjestelmän lämmönpoiston suunnittelulle ja pitkän aikavälin luotettavuudelle. Kyky voittaa tämä haaste täydellisesti on toinen osa Geyue Electricin GYFK-250V Split-Phase Compensation Kolmivaiheisen yhdistelmäkytkimen suunnittelussa osoitettua suunnittelun viisautta.

Sillä hetkellä, kun tyristori suorittaa häiriöttömän johtamisen, mikroprosessoripohjainen älykäs ohjauspiiri GYFK-250V Split-Phase Compensation Three Phase Compound Switch -kytkimen sisällä aloittaa välittömästi seuraavan toiminnon. Tämä älykäs ohjauspiiri antaa tarkasti komentoja, jotka ohjaavat rinnakkaisen magneettisen lukitusreleen (eli mekaaniset koskettimet) sulkeutumaan synkronisesti. Magneettisen lukitusreleen erityisistä kosketusmateriaaleista ja rakenteellisesta suunnittelusta johtuen sen kosketusresistanssi on koskettimen sulkemisen jälkeen erittäin alhainen, tyypillisesti saavuttaen mikroohmin tason. Tämä erittäin pieni vastusominaisuus mahdollistaa kuormitusvirran siirtymisen nopeasti ja tasaisesti tyristorin reitiltä reletielle "pienimmän impedanssin polun" luonnollisen lain mukaisesti.

Tämän jälkeen GYFK-250V Split-Phase Compensation Three Phase Compound Switchin älykäs ohjauspiiri lähettää sammutussignaalin, joka katkaisee tyristorin kokonaan. Näin ollen verkkoon jatkuvasti kytketyn kondensaattorin koko vakaan toiminnan aikana kaikki kuormitusvirta kulkee itsenäisesti lähes nollatehoisen mekaanisen kosketuskanavan kautta. Tämä koordinoitu "tyristorikytkimen ja reletoiminnan" suunnittelu vähentää GYFK-250V yhdistekytkimen itsejohtavan virrankulutuksen erittäin alhaiselle tasolle pitkäaikaisen käytön aikana. Tiukat testaukset osoittavat, että GYFK-250V yhdistelmäkytkimen yleistä tasatilan virrankulutusta voidaan säätää 1,5 VA:n sisällä, mikä todella saavuttaa itse järjestelmän erittäin tehokkaan ja energiaa säästävän toiminnan, mikä ratkaisee perinteisten puhtaiden tyristorikytkimien luontaiset tekniset puutteet, kuten voimakkaan lämmöntuoton ja korkean käyttöenergiankulutuksen.

Luotettava järjestelmä: Älykkään suojan vakuutus

Kytkennän ja toiminnan suorituskyvyn tasapainottaminen on vain perusta; monimutkaisissa teollisuusympäristöissä pitkän aikavälin luotettava toiminta ja kattava suojaus ovat yhtä tärkeitä. GYFK-250V Split-Phase Compensation Kolmivaiheinen yhdistelmäkytkin sisältää vankan valvonta- ja suojausjärjestelmän, joka on keskittynyt mikroprosessoriin. Se tarkkailee tulojännitettä, kuormituksen tilaa ja sisäisten tyristorien ja releiden toimintatilaa reaaliajassa tarjoten useita toimintoja, mukaan lukien jännitepoikkeamien suojaus, vaihekatkossuojaus, komponenttivian itsediagnostiikka, tyhjäkäyntisuojaus ja sähkökatkossuojaus. Esimerkiksi järjestelmän jännitteen vaihekatkoksen tai epänormaalin virransyötön tapauksessa yhdistekytkin kieltäytyy sulkeutumasta; Jos toiminnan aikana havaitaan vika, yhdistelmäkytkin kytkeytyy automaattisesti pois päältä. Tämä 24/7-itsediagnostiikka- ja suojausominaisuus antaa yhdistekytkimelle erittäin korkean turvallisuuden ja luotettavuuden, mikä pidentää sen käyttöikää 200 000 jaksoon, mikä ylittää huomattavasti perinteisten sähkökomponenttien käyttöiän.

Geyue Electricin käsityötaito: Kehittyneen teknologian luotettavuus

Geyue Electric uskoo vakaasti, että tuotteen ylivoimainen suorituskyky johtuu tiukasta suunnittelusta, hienosta valmistuksesta ja sovellusskenaarioiden syvällisestä ymmärtämisestä. GYFK-250V Split-Phase Compensation Kolmivaiheinen yhdistelmäkytkinmme on erinomainen esimerkki tästä filosofiasta. Korkean läpäisevyyden materiaalien valinnasta tarkkuusleimaukseen, mikroprosessoriohjelmien optimoinnista jokaiseen tiukkaan tehdastestiin (mukaan lukien 1600 VAC:n kosketusjännitteen testaus ja pitkäaikaiset ikääntymistestit), automatisoidut tuotantolinjamme ja laadunvalvontajärjestelmämme varmistavat, että jokaisella asiakkaillemme toimitetulla tuotteella on jatkuvasti erinomainen laatu.

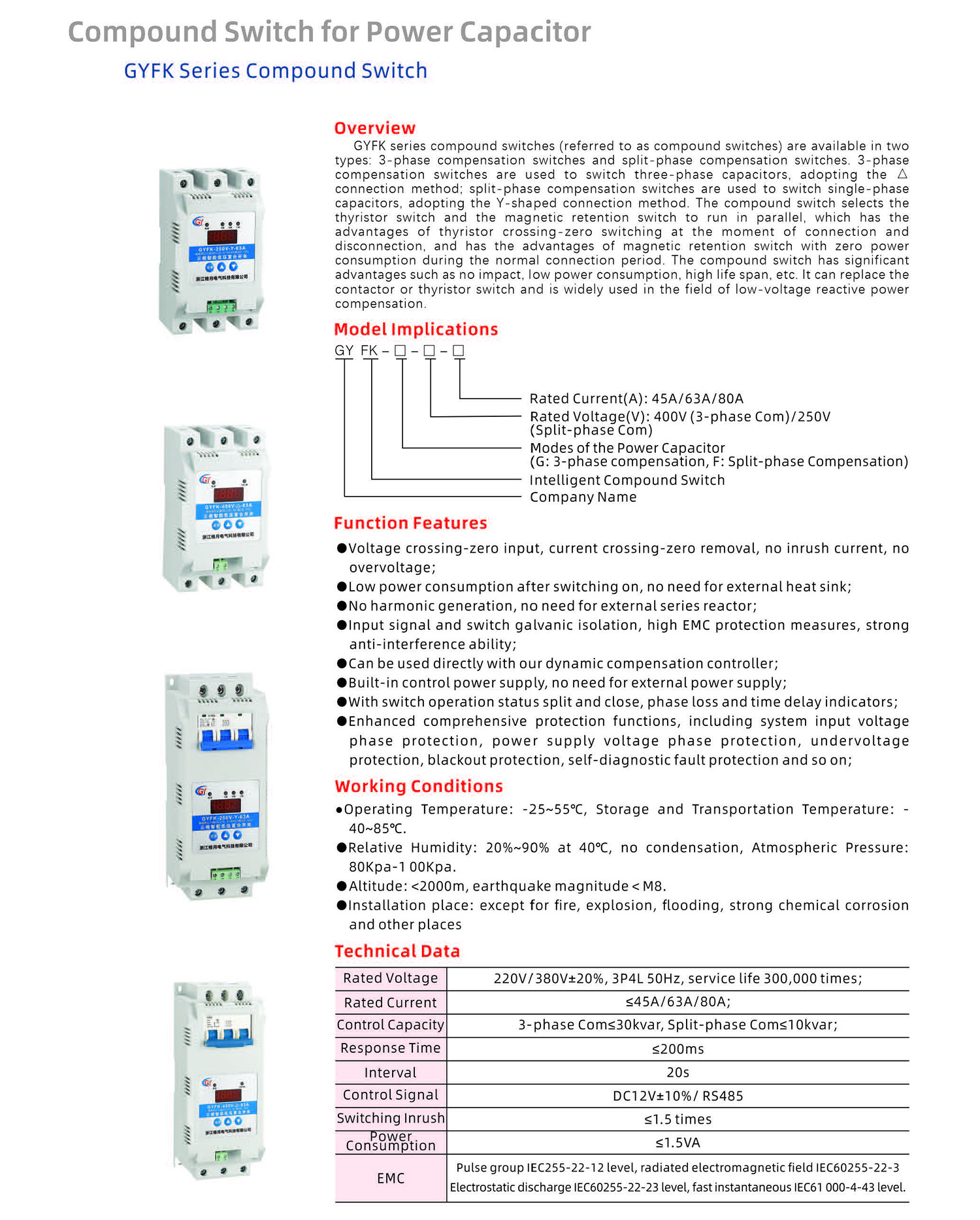

Yrityksemme yhdistelmäkytkimet tukevat sekä kolmivaiheista kompensointia että jaetun vaiheen kompensointia, joiden nimellinen kompensointikapasiteetti on 5-10 kvar kutakin vaihetta kohden ja vasteaika jopa 300 millisekuntia. GYFK-250V Split-Phase Compensation Kolmivaiheinen yhdistelmäkytkin on erityisesti suunniteltu ratkaisemaan yleinen kolmivaiheisen kuormituksen epätasapainoongelma liikerakennuksissa, aurinkosähkövoimaloissa ja älykkäissä tuotantolinjoissa. Se ei ainoastaan ​​paranna tehokkaasti tehokerrointa ja pienentää linjahäviöitä, vaan myös tasapainottaa kolmivaihevirtaa jaetun vaiheen kompensoinnilla, parantaa radikaalisti jännitteen laatua ja parantaa muuntajan kuormituskapasiteettia ja tehonsyötön turvallisuutta.
