Rautasydämen segmentointi ja ilmavälit: Miksi kolmivaiheisten pienjännitesarjan reaktorien sydämet on jaettu tasaisiin pieniin osiin, joissa on ilmarakoja? Mikä on ilmarakojen tehtävä?

Kiinalaisena yrityksenä, joka on erikoistunut pienjännitteisten loistehon kompensointilaitteiden tutkimukseen, kehittämiseen ja valmistukseen, Geyue Electric ymmärtää syvästi, että sähköjärjestelmien vakaus ja tehokkuus riippuvat jokaisen yksityiskohdan huolellisesta suunnittelusta. Tänään haluamme keskustella kanssasi keskeisestä teknisestä yksityiskohdasta – miksi kolmivaiheisten pienjännitesarjareaktorien rautasydämet on jaettu tasaisiin pieniin segmentteihin ilmarakojen perusteella, ja ilmarakojen todellisesta toiminnasta.

Rautasydämien segmentoinnin tekninen merkitys

Pienjänniteverkoissa harmoniset ongelmat tulevat yhä selvemmiksi. Lukuisten tasasuuntaajien ja muuntimien synnyttämät harmoniset yliaallot eivät vaikuta ainoastaan ​​sähkön laatuun, vaan voivat myös vaarantaa muuntajien ja muiden sähkölaitteiden turvallisuuden. Sarjareaktorit ovat loistehon kompensointilaitteiden keskeinen osa, ja niillä on ensisijainen rooli harmonisen vahvistuksen vaimentamisessa, mikä toiminto liittyy läheisesti niiden rautasydämien suunnitteluun. Jos sarjareaktorien rautasydämet tehdään yksittäisinä jatkuvina yksiköinä, niiden magneettipiirin ominaisuudet aiheuttavat merkittäviä vaihteluita sarjareaktorien induktanssissa kelavirran muutoksilla (erityisesti yliaaltoja sisältävillä virroilla). Etenkin yliaaltoja sisältävissä tehojärjestelmissä nämä vaihtelut voivat johtaa magneettiseen kyllästymiseen, jolloin sarjareaktorit menettävät suodatus- ja virranrajoituskykynsä. Siksi sarjareaktorien rautasydämien jakaminen useisiin yhtenäisiin segmentteihin, joiden välillä on ilmaraot, on suunniteltu erityisesti varmistamaan sarjareaktorien vakaa suorituskyky ja niiden joustava sopeutuminen monimutkaisiin käyttöolosuhteisiin.

Ilmarakojen edut

Vaikka ilmaraot ovat rakenteellisesti pieniä, niillä on merkittävä vaikutus sarjareaktorin rautasydämien toimintaan. Ensinnäkin ilmaraot lisäävät tehokkaasti magneettista reluktanssia magneettipiireissä, linearisoivat rautasydämien magnetointikäyrää ja estävät magneettisen kyllästymisen. Toisin sanoen jopa suurilla harmonisilla virroilla sarjareaktorien induktanssi voi pysyä suhteellisen vakaana näiden ilmarakojen ansiosta, mikä vaimentaa luotettavasti harmonista vahvistusta ja suojaa sarjareaktorien kanssa sarjaan kytkettyjä tehokondensaattoreita vaurioilta. Toiseksi ilmaraot vähentävät pyörrevirtahäviöitä ja hystereesihäviöitä rautasydämissä, mikä alentaa lämpötilan nousua reaktorin sarjakäytön aikana, mikä parantaa koko loistehon kompensointijärjestelmien energiatehokkuutta ja käyttöikää. Lisäksi tasaisesti jakautuneet ilmavälit voivat vähentää sarjareaktorien tärinää ja melua käytön aikana, mikä parantaa tasaisuutta ja hiljaisuutta. Nämä ilmarakojen tarjoamat edut varmistavat yhdessä 100 %, että sarjareaktorit voivat saavuttaa optimaalisen suorituskyvyn pienjännitteisissä loistehokompensointijärjestelmissä.

Geyue Electricin sinnikkyys ja innovaatio käsityössä

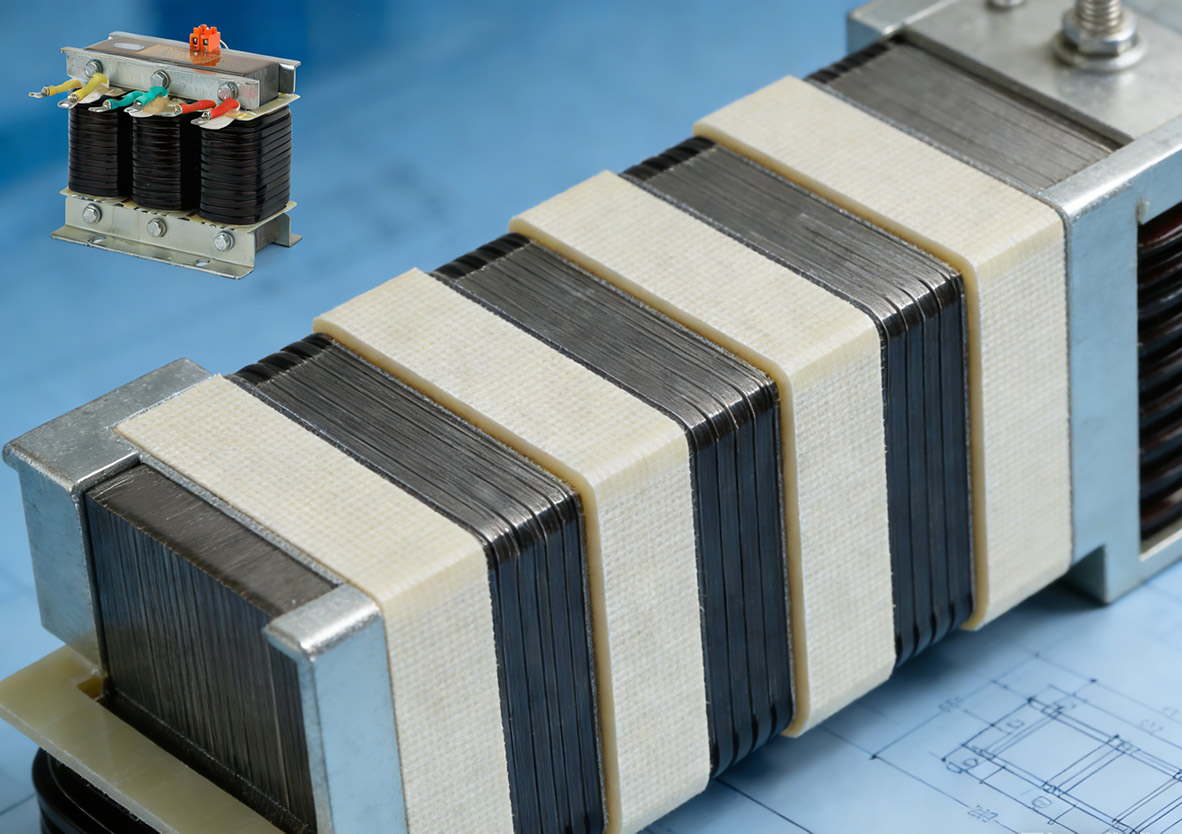

Geyue Electricillä toteutamme teknisen konseptin vakaan induktanssin turvaamisesta ja magneettisen kyllästymisen välttämisestä jokaisessa sarjareaktorin valmistusprosessissa jakamalla rautasydämen useisiin yhtenäisiin segmentteihin ja upottamalla vakaat ilmaraot. Ottamalla meidänCKSG-sarjan kolmivaiheiset pienjännitesarjan reaktoritEsimerkiksi rautaytimemme on valmistettu korkealaatuisista, vähähäviöisistä tuontikylmävalssatuista rakeistettuista piiteräslevyistä. Jokainen rautasydän on jaettu tarkasti useisiin yhtenäisiin segmentteihin, ja segmenttien väliset ilmaraot käyttävät välimateriaalina epoksilaminoitua lasikangasta. Tämä rakenne ei ainoastaan ​​pidä tehokkaasti ilmaraon kokoa vakiona pitkäaikaisen käytön aikana, vaan myös parantaa koko sarjan reaktorisydänrakenteen mekaanista vakautta. Kierukoissa käytämme F-luokan emaloitua litteää kuparilankaa, joka on kierretty tiukasti ilman eristyskäärettä, mikä on sekä esteettisesti miellyttävä että helpottaa lämmönpoistoa. Tiukkojen valmistusprosessien, kuten esipaistamisen, tyhjiökyllästyksen ja lämpökovettamisen, yhdistettynä H-luokan kyllästyslakan levittämiseen varmistamme, että käämit ja rautasydämet ovat tiukasti ja tiiviisti kiinni sarjareaktoreissamme, mikä vähentää merkittävästi sarjareaktoridemme toimintamelua ja antaa sarjallemme korkean lämpöresistanssin.

Geyue Electric lupaa, että CKSG-sarjan kolmivaiheisissa pienjännitesarjan reaktoreissamme on korkeampi laatutekijä ja pienempi lämpötilan nousu. Kaikki rautasydämiemme kiinnikkeet on valmistettu ei-magneettisista materiaaleista, mikä vähentää tehokkaasti lisähäviöitä. Paljaat osat läpikäyvät ruosteenestokäsittelyn ja johtimet käyttävät kylmäpuristettuja kupariputkiliittimiä huomioiden samanaikaisesti sekä johtavuuden että kestävyyden. Verrattuna vastaaviin kansainvälisillä markkinoilla oleviin tuotteisiin CKSG-sarjan kolmivaiheiset pienjännitesarjan reaktorimme ovat pienempiä, kevyempiä ja ulkonäöltään hienostuneempia. Tämän takana on Geyue Electric Factoryn vahva T&K-kyky ja tiukka laadunvalvontajärjestelmä. Lähetä kyselysi osoitteeseeninfo@gyele.com.cnilmaiseen konsultaatioon. Olemme sitoutuneet siihen, että CKSG-sarjan pienjännitesarjan reaktorimme voidaan sovittaa täydellisesti BSMJ-sarjan itsekorjautuvien rinnakkaiskondensaattoreiden kanssa parantamaan tehokkaasti järjestelmän jännitteen aaltomuotoa, parantamaan tehokerrointa ja vaimentamaan käynnistysvirtaa ja käyttöylijännitettä, mikä tarjoaa kattavan suojan sähkölaitteillesi.
