Kuinka kytkentälaitteiden (kontaktorit, tyristorit ja yhdistelmäkytkimet) tulisi optimoida kuormitusominaisuuksien perusteella?

Matalajännitteisessä reaktiivisessa tehonkorvausjärjestelmässä kytkentälaite toimii ydinkomponenttina ja sen suorituskyky vaikuttaa suoraan korvauslaitteiden stabiilisuuteen, vasteen nopeuteen ja elinkaareen.Kontaktorit, tyristorit jayhdistelmäkytkimetovat yleisiä kytkentämenetelmiä, joilla jokaisella on omat sovellettavat skenaariot. Matalajännitteisen reaktiivisen tehonkorvauslaitteen valmistajana Geyue Electric ymmärtää täysin, että kytkimen valinta on yhdistettävä tiiviisti kuormitusominaisuuksiin järjestelmän optimaalisen toiminnan saavuttamiseksi. Kuormitusominaisuuksiin kuuluvat tekijät, kuten kuormitustyyppi, variaatiotaajuus, virran isku ja harmoninen pitoisuus, jotka määrittävät kytkimen kytkimen nopeuden, kestävyyden ja hajun vastaisen kyvyn. Siksi tieteellisesti valintakytkinten valinta ei vain paranna merkittävästi sähköjärjestelmän tehonlaatua, vaan myös auttaa käyttäjiä saavuttamaan tehokkaan energianhallinnan vähentämällä energiankulutusta ja ylläpitokustannuksia.

Luokittelu ja kuormitusominaisuuksien vaikutus

Kuormitusominaisuuksien ymmärtäminen on ennakkoedellytys kytkentälaitteen valinnassa, koska kuormitusominaisuudet määrittävät sähköjännityksen ja ympäristöolosuhteiden, jotka kytkentälaitteen on kestettävä. Teollisuussovelluksissa kuormitukset luokitellaan yleensä pääasiassa resistiivisiin kuormituksiin, induktiivisiin kuormituksiin ja kapasitiivisiin kuormituksiin jne. Resistiiviset kuormat, kuten valaistus- ja lämmityslaitteet, on virrat ja jännitteet samassa vaiheessa, mikä voi johtaa suhteellisen pieneen INRUSH -virran kytkimen kytkimisen aikana, mutta kytkimen vasteaseen vaatimus ei ole suuri. Induktiiviset kuormat, kuten moottorit ja muuntajat, ovat alttiita korkean amplitudin ylijännitteiden ja jännitepiikkien tuottamiselle kytkimen kytkimen aikana, mikä edellyttää, että kytkentälaitteella on vahvat shokkien vastaiset ominaisuudet ja nopeat kaaren sammutustoiminnot. Kapasitiivisia kuormia löytyy yleisesti itse kompensointikondensaattoreista. Kompensaatiokondensaattorien kytkentäprosessi voi aiheuttaa hetkellisiä virran nousuja, etenkin kun se kytketään usein, mikä todennäköisesti aiheuttaa kytkentälaitteen kosketuspisteiden kulumista tai ylikuumenemista.

Lisäksi kuormitusmuutosten taajuus ja harmonisten pitoisuus ovat myös ratkaisevia tekijöitä kytkimen valinnassa. Nopeasti vaihtamaan kuormituksia, kuten hitsauskoneita ja taajuuden muuntamislaitteita, tarvitaan korkeataajuinen kytkentämahdollisuus kytkentälaite, joka vältetään vasteviiveiden aiheuttamien jännitteenvaihteluiden välttämiseksi. Korkeassa harmonisessa ympäristössä, kuten muuttuvan taajuuskäyttöjärjestelmässä, se voi aiheuttaa sähköistä resonanssia tai ylikuumenemisongelmia, mikä vaatii suunnittelua, joka voi vastustaa harmonisia häiriöitä. Geyue Electric on havainnut käytännössä, että kuorman ominaisuuksien huomioimatta jättäminen johtaa usein kytkimen ennenaikaiseen vikaantumiseen tai huonon korvausvaikutuksen. Siksi kuormitustyypin ja käyttötilan perusteellinen analyysi on ensimmäinen vaihe kytkimen valinnan optimoinnissa.

Kontaktorien sovellettavat skenaariot ja rajoitukset

Mekaanisena kytkentälaitteena kontaktoria käytetään laajasti reaktiivisessa tehonkorvauksessa alhaisen kustannuksen, yksinkertaisen rakenteen ja korkean luotettavuuden vuoksi. Kontaktori saavuttaa kytkentä sähkömagneettisesti ohjaamalla kosketusta sulkemiseen tai avaamiseen. Se sopii skenaarioihin, joissa kuorma muuttuu hitaasti ja kytkentätaajuus on alhainen. Esimerkiksi stabiilissa jakelujärjestelmässä kontaktori pystyy käsittelemään tehokkaasti resistiivisiä tai mietoja induktiivisia kuormia, ja sitä on helppo ylläpitää pitkällä elinaikalla. Siirtäessäsi induktiivisia tai kapasitiivisia kuormia, kontaktori voi kuitenkin tuottaa kaaria ja mekaanista kulumista. Erityisesti usein toimivissa operaatioissa kontaktorin kosketuspisteet ovat alttiita eroosiolle, mikä johtaa suoraan kontaktinkestävyyden ja energiankulutuksen lisääntymiseen.

Geyue Electric toteaa, että kaikista kytkentälaitteista kontaktoreilla on suhteellisen hitaampi vasteenopeus, tyypillisesti vasteajat, jotka ylittävät useita kymmeniä millisekuntia. Tämä rajoittaa jossain määrin heidän sovelluksensa dynaamisessa kompensoinissa. Nopeasti muuttuvien kuormitusten, kuten induktiivisten kuormitusten, kontaktorien kytkentäviive voi johtaa ennenaikaiseen korvaukseen, mikä vaikuttaa siten sähköenergian laatuun. Lisäksi korkean harmonisissa ympäristöissä kontaktorien sähkömagneettinen mekanismi voi häiritä harmonisia, mikä voi johtaa sähkömagneettisen mekanismin vääriin toimiin tai meluun. Siksi, vaikka kontaktoreilla on etuja kustannusherkissä projekteissa, niiden rajoitukset vaativat käyttäjiä harkitsemaan huolellisesti kuormitusominaisuuksia valitessasi laitteita ja välttämään kontaktoreita käyttämistä kytkentälaitteina skenaarioissa, joissa on nopean vaihtavien kuormien tai voimakkaan kuormitusten kanssa.

Tyristoreiden edut ja sovelluskentät

Puolijohteiden kytkentälaitteena tyristorit ovat tunnettuja niiden kontaktien puutteesta, nopeasta vasteesta ja korkeasta luotettavuudesta. Toisin kuin kontaktorit, tyristorit ovat erityisen sopivia sovelluksiin kuormaympäristöissä, joilla on nopea ja usein kytkentä. Hallitsemalla GATE-signaalia, tyristorit voivat saavuttaa nollajännitekytkimen, eliminoimalla tehokkaasti INRUSH-virrat ja jännitepiikit ja kompensoimalla tarkasti induktiiviset ja kapasitiiviset kuormat. Esimerkiksi tilanteissa, joissa kuormitusvaihtelut ovat yleisiä, kuten terästehtaissa tai autojen tuotantolinjoissa, tyristorit voivat suorittaa kytkentä millisekuntien sisällä, varmistaa tehokertoimen reaaliaikaisen optimoinnin ja vähentää merkittävästi jännitettä ja virranvaihtelua sähköverkkoon.

Geyue Electric korostaa, että tyristoreiden edut sijaitsevat heidän pitkässä elinaikassaan ja alhaisissa huoltovaatimuksissa. Toiseksi, koska tyristoreilla ei ole mekaanisia komponentteja, ne ovat vähemmän alttiita kulumiselle tai kaarivaikutuksille kontaktoreihin verrattuna. Viimeinkin, mutta ei vähäisimpänä, tyristorit toimivat vakaasti korkeassa harmonisessa ympäristössä ja kestävät tiettyjä sähköhäiriöitä. Tyristoreilla on kuitenkin myös haittoja, kuten korkeat kustannukset ja tiukat lämmön hajoamisvaatimukset. Kun levitetään tyristoreita vaihtamaan korkean lämpötilan tai korkean virran olosuhteissa, lämmön hajoamislaite on varustettava samanaikaisesti; Muutoin tyristorit ovat erittäin todennäköisesti vaurioituneet ylikuumenemisen vuoksi. Lisäksi tyristorit voivat tuottaa vuotovirran alhaisen kuormituksen olosuhteissa, mikä vaikuttaa merkittävästi kytkentätehokkuuteen. Siksi ennen tyristoreiden valintaa on tarpeen arvioida huolellisesti kuorman kytkentätaajuus ja lämmönhallintaolosuhteet varmistaaksesi taloudellisen suorituskyvyn ja suorituskyvyn välisen tasapainon reaktiivisen tehonkorvausjärjestelmässä.

Yhdistelmäkytkimille integraatio- ja optimointijärjestelmät

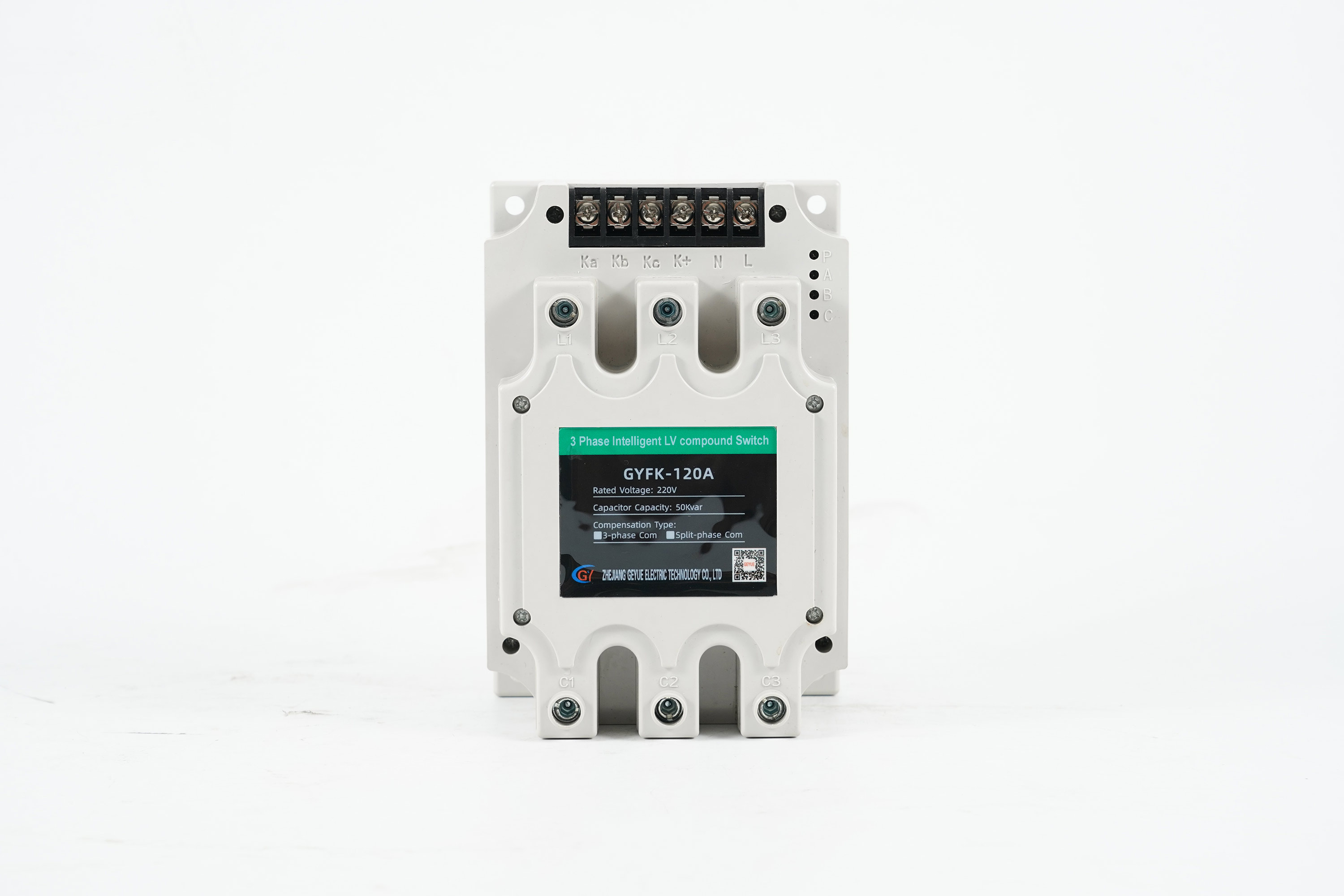

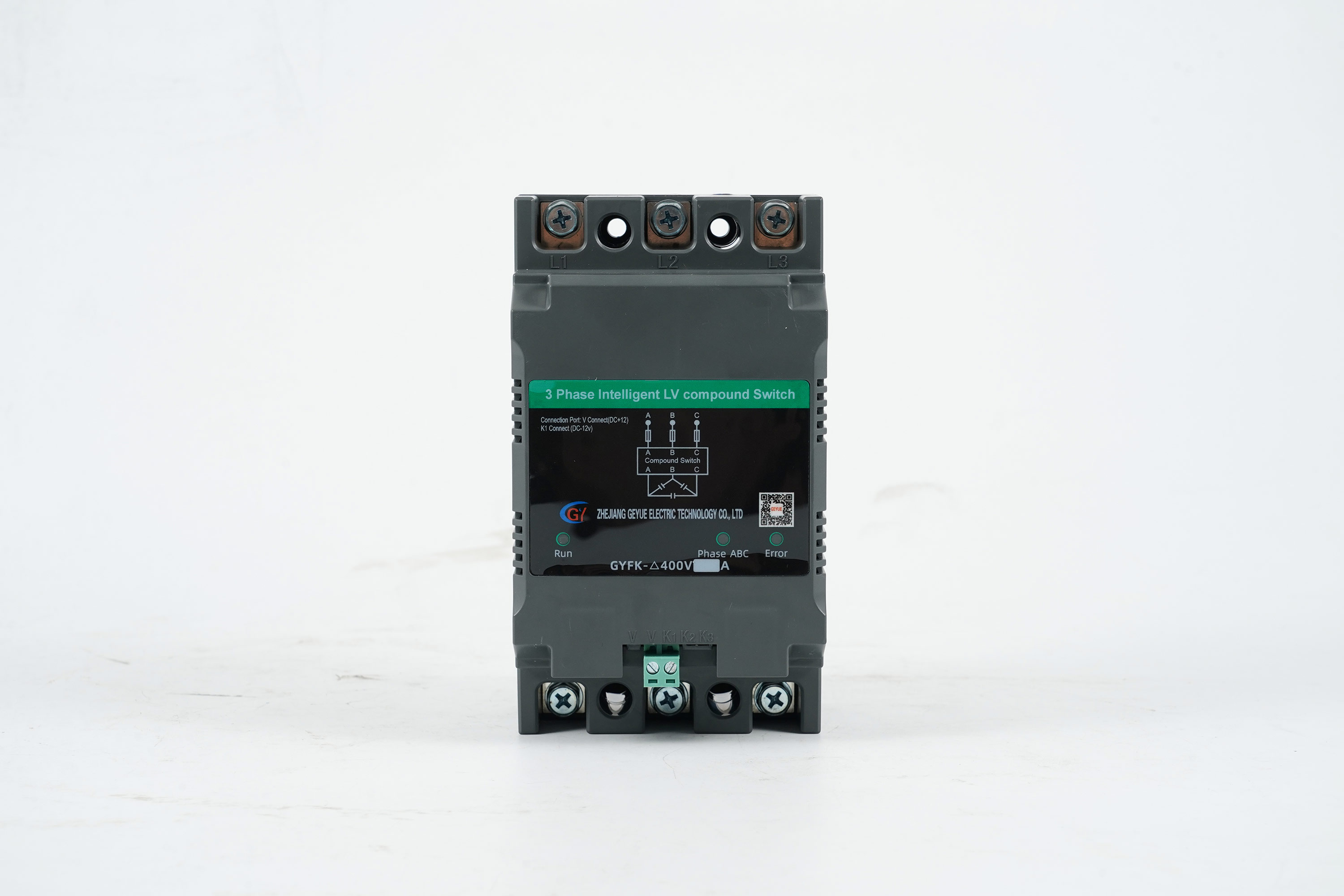

Yhdistelmäkytkimet yhdistävät kontaktorien ja tyristoreiden edut, saavuttaen optimoidun kytkentäprosessin älykkään ohjauksen kautta. Alkuvaiheessa yhdistelmäkytkin käyttää tyristoria nollajännitekytkimessä virran iskun välttämiseksi; Myöhemmin kontaktori ottaa vakaan tilan virran vähentäen energiankulutusta ja lämpöhäviötä. Tämä malli tekee yhdistelmäkytkimistä, jotka soveltuvat sekoitettuun kuormitusskenaarioihin, kuten teollisuusjärjestelmiin, joissa on sekä stabiilit laitteet että usein vaihtelevat kuormat. Geyue Electric on todennut useissa projekteissa, että yhdistelmäkytkimet voivat merkittävästi parantaa kytkimen kestävyyttä ja energiatehokkuutta, etenkin voimakkaassa tai korkean harmonisessa ympäristössä.

Yhdistelmäkytkimien optimointi on sen mukautumiskyvyssä, joka voi automaattisesti säätää kytkentästrategiaa kuormitusominaisuuksien mukaan. Esimerkiksi korkeissa induktiivisissa kuormitusskenaarioissa, kuten moottorin käynnistyksessä, yhdistelmäkytkimet käyttävät ensin tyristoreita sileän siirtymiseen ja siirrytään sitten kontaktoreihin ylläpitääksesi käyttöä, vähentäen siten sähköjännitystä. Samanaikaisesti yhdistelmäkytkimet ratkaisevat puhtaiden tyristoreiden lämmön hajoamisongelmat ja parantaa järjestelmän luotettavuutta. Komposiittikytkimien rakenteet ovat kuitenkin monimutkaisia, niiden kustannukset ovat korkeammat kuin yksittäisten kytkimien, ja niillä on korkeammat vaatimukset ohjauslogiikkaan. Geyue Electric ehdottaa, että tapauksissa, joissa kuormitusominaisuudet ovat muuttuvia tai jos energiatehokkuus vaaditaan tiukasti, yhdisteiden kytkimet voivat olla edullisia valintoja. Integroidun suunnittelun avulla yhdistelmäkytkimet voivat saavuttaa pitkäaikaisten käyttökustannusten vähentymisen.

Matalajännitteisten reaktiivisten tehonkorvauslaitteiden valmistajana Geyue Electric on saanut tietoa vuosien käytännön aikana: Vaihtolaitteiden valinnan tulisi perustua kattavaan kuormitusanalyysiin ja tekniseen taloudelliseen arviointiin. Suosittelemme, että käyttäjät suorittavat ensin kuormitusominaisuuden diagnoosin, mukaan lukien, mutta rajoittumatta, kuormitustyypin, variaatiotaajuuden, virran harmonisten ja lämpötilaolosuhteiden mittaamiseen jne. Vakaiden resistiivisten kuormitusten suhteen kontaktorit voivat olla riittävän taloudellisia; Nopeat dynaamiset kuormat, tyristorit tai yhdistelmäkytkimet ovat edullisempia. Geyue Electric tarjoaa ammattimaisia ​​räätälöityjä ratkaisuja simulaatiotestien ja reaaliaikaisen seurannan avulla, jotta käyttäjiä voidaan sovittaa sopivimman kytkentälaitetyyppiä. Jos etsit sopivaa reaktiivista voimankorvausratkaisujen tarjoajaa, ota rohkeasti yhteyttä osoitteeseeninfo@gyele.com.cn. Tekninen tiimimme kommunikoi kanssasi.
