Reaktorit pienjännitekorvauskaappeissa: tarvittavat laitteet tai lisäkustannukset?

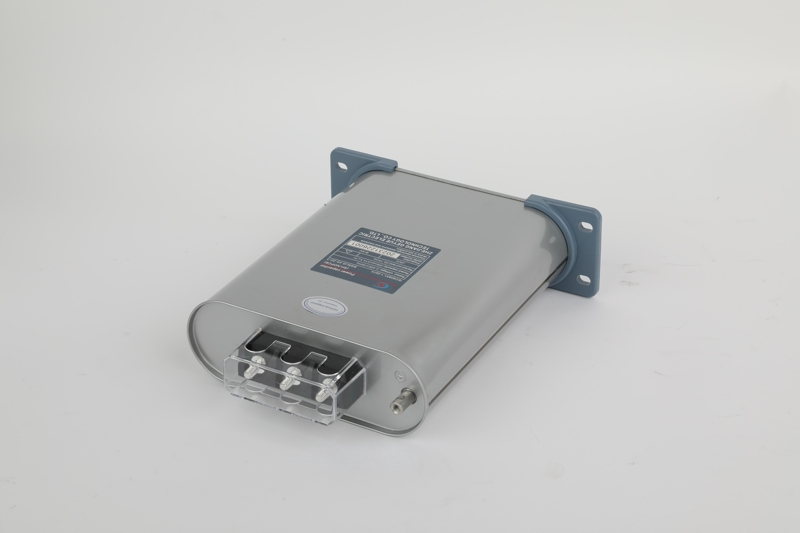

Polttaako tehtaan korvauskaappi useinkondensaattori? Tai mittaus havaitsi, että sähköverkon harmoniset harmoniset ovat liian suuria ja jopa kytkin näkyy kipintyessä, kun kondensaattori on kytketty päälle ja pois päältä. Kondensaattorin vaurioiden syy voi olla sarjareaktorin puute. Koska 400 V: n sähköverkossa on kaksi haittaa, kun kondensaattori on kytketty suoraan sähköverkkoon. Yksi on, että vaikutusvirta saavuttaa huipunsa tehonhetkellä, mikä on helppo polttaa kytkimen liitin. Toinen on, että harmoninen virta on liian suuri, mikä aiheuttaa kondensaattorin kuumenemisen vakavasti tai jopa palamaan. Varustettu reaktorilla, jolla on sopivat parametrit, voi ratkaista nämä kaksi ongelmaa tehokkaasti. Tämä artikkeli selittää, onko reaktori välttämätön laite kuvaamalla reaktorin työperiaatetta, sen roolia korvauskaapissa ja todellisen toimintavaikutuksen.

Pienen jännitteen toimintaperiaatesarjareaktori

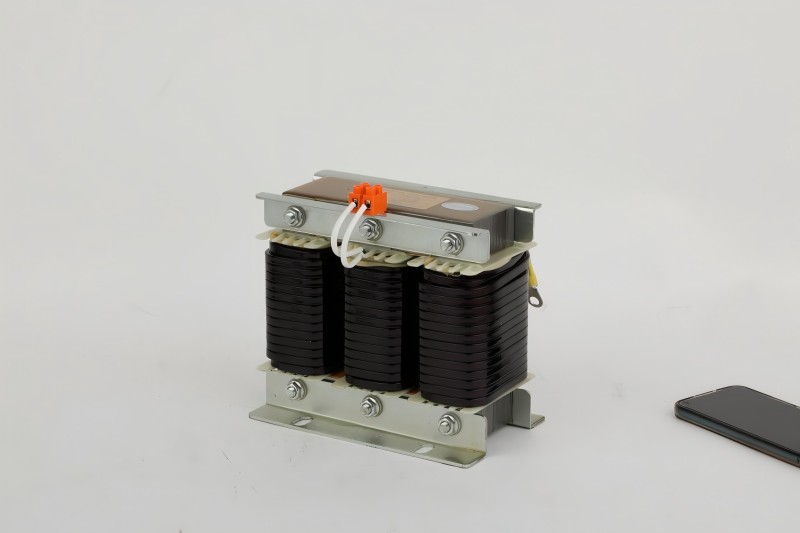

Reaktori koostuu raudan ytimestä ja kelasta, joka on kytketty sarjaan kompensointikaapin kondensaattorin edessä. Kun virta kulkee kelan läpi, rautaydin tuottaa magneettikentän, joka voi vastustaa virran muutosta. Tällä hetkellä kondensaattori on virrannut, virta kasvaa yhtäkkiä ja magneettikenttä tuottaa käänteisen voiman, mikä rajoittaa iskuvirran turvalliseen alueeseen. Kun korkeataajuinen kulkuvirta syntyy sähköverkkoon, kela tuottaa voimakkaamman vastuskyvyn, mikä aiheuttaa virran muuntamisen lämpöksi ja kulutetaan. Näiden toimintojen kautta kondensaattori on suojattu liiallisen virran ja ylikuumenemisen vaurioiden vaikutuksilta.

Reaktorin rooli korvauskaapissa

Kuten yllä olevassa työperiaatteessa mainittiin, reaktori voi tukahduttaa valtavan virranvirtalähteen kondensaattoriKun se on virrannut 10 -kertaisesti normaalin arvon sisällä, kytkimen koskettimien suojaaminen sulamiselta ja hitsaukselta. Tämän tehtävän on estää laitteiden palaaminen, kun se kytketään päälle. Toinen tehtävä on siepata korkeataajuinen melu. Nämä kaksi reaktorin toimintaa voivat pidentää kondensaattorin käyttöikää. Korvauskaapin kondensaattorit ilman reaktoria voidaan romuttaa 2 vuodessa. Reaktorilla varustettua korvauskaapia voidaan käyttää yli 8 vuotta, mikä vähentää huomattavasti ylläpitokustannuksia. Näitä kahta toimintoa ei voida korvata muilla komponenteilla. Kompensaatiokaappi ilman reaktoria poltetaan väistämättä, kun se kytketään päälle tai kondensaattorit vaurioituvat erissä, mikä heijastaa reaktorin tarpeellisuutta.

Kuinka valita sopiva sarjareaktori

Sopivan reaktorin valitsemiseksi on olemassa kaksi pääasiallista näkökohtaa: toinen on valita sopiva reaktanssiasoitus, ja toinen on valita sopiva virrankulun.

Reaktanssinopeus viittaa reaktorin vastuslujuuteen korkeataajuusvirtaan. Jos kyseessä on tehtaan kone, kuten työstötyökalu, ruiskutuskone tai muut laitteet tai aurinkosähkövoiman tuotanto, valitse sittenreaktoriReaktanssiarvo on 7%, koska se voi estää näiden laitteiden tuottamat 250 Hz: n korkeataajuisen harmonian. Jos kyseessä on suuri LED -näyttö ostoskeskuksessa, keskitetyssä tietokoneen virtalähteessä tai latauspaalulaitteessa, valitse reaktori, jonka reaktanssi on 14%, koska se voi estää näiden laitteiden luoman 150Hz: n harmoniset 150Hz: n harmoniset harmoniset.

Lisäksi on tarpeen valita sopiva virta kapasiteetti. Reaktorin läpi kulkevan virran on oltava yli 1,35 -kertainen kondensaattorin nimellisvirta. Koska todellisessa toiminnassa sähköverkon harmoniset harmonikat lisäävät kokonaisvirtaa, ja riittävä marginaali on varattu reaktorikelan ylikuormituksen ja polttamisen välttämiseksi.

Lyhyesti sanottuna, valitse 7% tehdaskoneille ja 14% LED -näytöille. Reaktorivirta on yhtä suuri kuin kondensaattorivirta kerrottuna 1,35. Kokoonpanon jälkeen kosketa reaktorikoteloa. Jos se ei ole kuuma yli kolme sekuntia, se on pätevä.

Todellinen toimintavaikutus

Kun pumpun tehtaan kompensointikaapissa ei ollut varustettu reaktorilla, kondensaattorin käyttölämpötila oli jopa 85 celsiusastetta, mikä ylitti kansallisen standardin 70 celsiusastetta. Lähes 40% kondensaattoreista palaa joka vuosi. Asennuksen jälkeen a7% reaktori, kondensaattorin lämpötila laski noin 55 celsiusasteeseen, ja sähköverkon harmonisten osuus laski 19 prosentista 6 prosenttiin. Kondensaattorin käyttöikä pidennettiin keskimäärin kaksi vuotta yli kahdeksan vuoteen. Tämä muutos sai laitteet toimimaan vakaammin ja säästäneet huoltokustannukset.
