Mitä tehdä, jos korvauskaapissa ei ole tarpeeksi tilaa?

Esipuhe

Korvauskaappien riittämättömästä tilasta on tullut yleinen tekninen haaste teollisuuden energian jakelujärjestelmän päivityksissä. Tuotantoasteikon laajentuessa ja laitteiden lisäämisessä reaktiivisen tehonkorvauksen kysyntä kasvaa edelleen, kun taas olemassa olevien korvauskaappien käytettävissä oleva fyysinen tila pysyy kiinteänä. Tämän dilemman edessä monet yritykset kohtaavat dilemman: joko sijoittavat korkeat kaapin korvaamisen korkeat kustannukset tai kestävät huonompaan tehostekijään liittyviä sähkölaskujen seuraamuksia. Tieteellisten ja rationaalisten teknisten ratkaisujen avulla on kuitenkin mahdollista lisätä tehokkaasti korvauskykyä korvaamatta itse kaappia. Tämä artikkeli esittelee järjestelmällisesti kolme todistettua ratkaisua avaruusrajoitteiden voittamiseksi.

Kompaktit mukautetut kondensaattorit: Edullinen ratkaisu avaruuden optimointiin

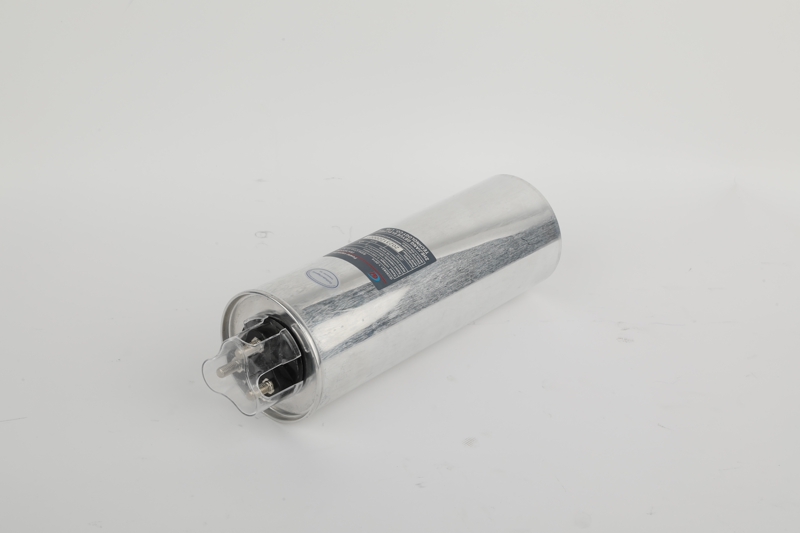

Kun vakiokokoiset kondensaattorit eivät täytä asennusvaatimuksia, kompakteista mukautetuista kondensaatioista tulee suorin ratkaisu. Olemme kehittäneet sarjan tapaalieriömäiset kondensaattoritErityisesti avaruusrajoitettuihin sovelluksiin. Esimerkiksi äskettäin kehitetty φ180 × 320 mm: n lieriömäinen kondensaattori saavuttaa 30KVAR -nimelliskapasiteetin säilyttäen samalla saman tilavuuden kuin tavanomainen 25KVAR -tuote. Tämä läpimurto on seurausta kolmesta teknologisesta innovaatiosta: 3 μm: n ultra-ohut metalloituneen polypropeenikalvon käyttö lisää elektrodialuetta tilavuusyksikköä kohti 20%; Optimoitu ydin käämitysprosessi nostaa täyttökerroksen yli 95%: iin; ja parannettu loppupään kullan ruiskutusprosessi vähentää kosketuskestävyyttä ja lämmöntuotantoa. Käytännölliset sovellukset ovat osoittaneet, että tämä tuotesarja ylläpitää erinomaista sähkösuorituskykyä pitäen lämpötilan nousun alle 65 kt täyttäen täysin pitkäaikaisen vakaan toiminnan vaatimukset. Ne ovat erityisen sopivia vanhempien kaapien jälkiasennukseen, mikä mahdollistaa kapasiteetin päivitykset muuttamatta olemassa olevia kiinnitysreiät.

Älykäs kondensaattorin integrointiratkaisu: Älykäs valinta yksinkertaistamiseen

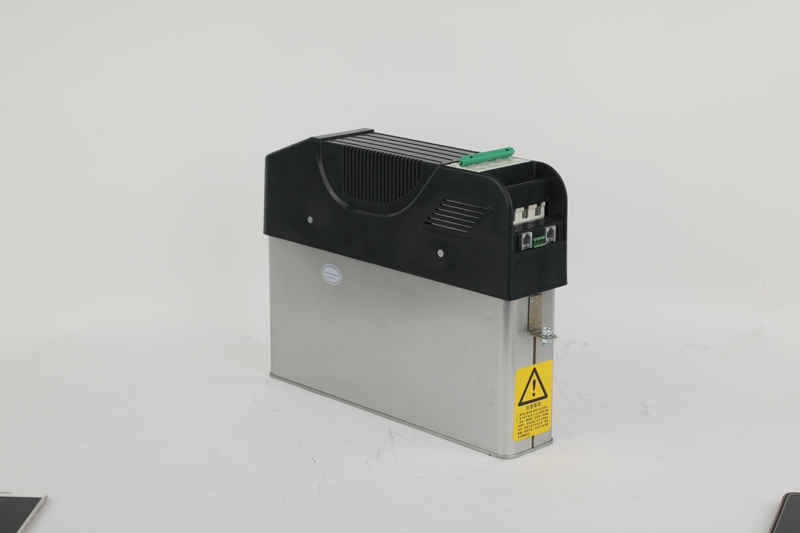

Älykäs kondensaattoriTeknologia tarjoaa uuden lähestymistavan avaruuden optimointiin. Älykäs integroitu kondensatorimoduuli integroi perinteisesti erilliset komponentit, kuten ohjaimet, kontaktorit, sulakkeet, kondensaattorit ja ilmaisimen valot yhdeksi yksiköksi. Esimerkiksi 30 kvarin älykkään kondensaattorin mitat ovat vain 300 × 200 × 150 mm, mikä säästää yli 40% tilaa verrattuna perinteisiin erillisiin komponenttiratkaisuihin. Tämä integroitu muotoilu ei vain vähennä kaapin komponenttien lukumäärää, vaan myös yksinkertaistaa johdotuksen monimutkaisuutta ja minimoi vikapisteiden lukumäärän. Älykkään kondensaattorin modulaarinen rakenne tukee rinnakkaista laajentumista ja kuumana kaapistavaa huoltoa varmistamalla, että yksi moduulin vika ei vaikuta järjestelmän yleiseen toimintaan. Lisäksi älykkäät kondensaattorit tarjoavat edistyneitä ominaisuuksia, kuten nolla ylittämisen kytkentä, vaihekompensaatio ja vian itse diagnoosi, säästämällä tilaa parantaen samalla järjestelmän suorituskykyä. Ne soveltuvat erityisen uusiin hankkeisiin tai kattaviin jälkiasennuksiin, mikä mahdollistaa miniatyrisoinnin ja älykkäiden korvausjärjestelmien päivitykset.

Kaapin asettelun optimointi: potentiaalisen tilan hyödyntämisen taide

Laitteiden valinnan optimoinnin lisäksi tehokas kaapin asettelun suunnittelu voi myös avata merkittävän avaruuspotentiaalin. Laajan suunnittelukäytännön avulla olemme tunnistaneet kolme todistettua asettelun optimointitekniikkaa. Ensinnäkin, omaksua kolmiulotteinen tilan käyttötapa, joka muuttaa perinteistä litteä asettelumenetelmää. DIN-RAIL-kiinnitysrakennetta käyttämällä komponentit pinotaan pystysuoraan tilan parantamiseksi. Toiseksi, optimoi johdotusjärjestelyt käyttämällä kupariväylät kaapelien sijasta, mikä vähentää kaapelitilaa. Oikeankulman käännöskomponenttien ja seinäsuution omaksuminen eliminoi hukkaan tilaa. Kolmanneksi, edistä modulaarista suunnittelua, yhdistämällä toiminnallisesti sukulaiset komponentit vakiomoduuleiksi. Esimerkiksi kondensaattorit,sarjareaktorit, ja sulakkeet on integroitu irrotettavaan kehykseen helpon ylläpidon ja vaihtamisen saavuttamiseksi. Nämä yksityiskohtaiset optimoinnit avaavat tyypillisesti 15% -25% potentiaalisesta asennustilasta, luomalla olosuhteet laajennukselle ja kunnostukselle.

Ratkaisujen valinta- ja toteutussuositukset

Erityisten avaruusrajoitteiden kohdalla sopivin ratkaisu olisi valittava tietyn tilanteen perusteella. Asennuksissa, joissa on erittäin rajallinen tila ja joissa kaapin rakenteen muutokset ovat mahdollisia, kompakti mukautettu kondensaattoriratkaisut on priorisoitava. Uusille hankkeille tai niille, joissa suuret remontit ovat mahdollisia,Älykäs kondensaattoriRatkaisut tarjoavat parhaat yleiset edut. Kun avaruusrajoitukset ovat vähemmän vakavia, asettelun optimointitekniikoita voidaan käyttää ongelman ratkaisemiseen, kustannusten minimoimiseksi ja toteutuksen yksinkertaistamiseen. Yksityiskohtaisia ​​paikan päällä olevia mittauksia ja simulaatioita suositellaan ennen toteutusta, jotta suunnittelu on toteutettavissa. Tärkeitä hankkeita suositellaan ensin tuottamaan koekäyte asennuksen varmennusta varten ongelmien välttämiseksi massan toteutuksen aikana. Toteutuksen aikana on huolehdittava riittävän lämmön hajoamisen ja turvallisten etäisyyksien ylläpitämiseksi, ja laitteiden turvallisuutta ei pidä uhrata avaruuden käytön vuoksi.
