Ylikuormitus- ja oikosulkusuojaus kondensaattoripiirissä: Kuinka saavuttaa suojakoordinaatio ylävirran katkaisijan ja CJ19-sarjan kondensaattorin kytkentäkontaktorin välillä?

Pienjännitteisessä loistehon kompensointijärjestelmässä suojakoordinointi on keskeinen tutkimusaihe järjestelmän turvallisen ja luotettavan toiminnan varmistamiseksi. Ammattimaisena pienjännitteisten loistehokompensointilaitteiden valmistajana Kiinassa Geyue Electric aikoo tänään keskustella siitä, miten suojauksen koordinointi ylävirran katkaisijan ja loppuvirran välilläCJ19-sarjan kondensaattorikytkentäkontaktorikondensaattorin kytkentäpiirissä vaikuttaa suoraan koko kompensointijärjestelmän ja jopa koko sähkönjakelujärjestelmän vakauteen.

Suojauksen koordinoinnin päätavoite

Suojauskoordinoinnin perustavoitteena on varmistaa, että vikakohtaa lähinnä oleva suojalaite ryhtyy toimiin ensimmäisenä ja siten rajaa vikaalueen mahdollisimman pieneen yksikköön. Kondensaattoripiirissä tämä tarkoittaa, että kun kondensaattori tai kytkinpiiri itse kokee ylikuormituksen tai oikosulun, kondensaattorille erityisesti konfiguroidun ylävirran katkaisijan tulee välittömästi katkaista vika ja CJ19-sarjan kontaktorien, johtavien komponenttien, tulee toimia turvallisesti katkaisijan suojassa, eikä niiden pitäisi olla vastuussa vikavirran katkaisemisesta. Tämä hierarkkinen toimintalogiikka ei ainoastaan ​​suojaa viallisen piirin keskeisiä laitteita, vaan myös turvaa jatkuvan virransyötön kaikille muille järjestelmän ei-viallisille laitteistoille.

Katkaisijan rooli ja valinta

Ylävirran katkaisija toimii "äärimmäisenä suojelijana" tässä suojan koordinointisuhteessa. Sen valinnan tulee täyttää kaksi perusvaatimusta. Ensimmäinen vaatimus on, että sen nimellisvirran tulee pystyä kuljettamaan kondensaattorin nimellisvirtaa ja ottaa huomioon mahdollinen ylivirtavaikutus harmonisessa ympäristössä. Yleensä tietty marginaali on varattava. Toinen vaatimus on, että sen oikosulkukatkaisukyvyn on oltava suurempi kuin odotettu oikosulkuvirta asennuskohdassa. Vielä tärkeämpää on, että katkaisijan laukaisun ominaiskäyrän on vastattava kondensaattoripiirin ominaisuuksia. Kun kondensaattori kytketään päälle tai pois päältä, syntyy aaltovirta, jonka arvo voi olla useita kertoja nimellisvirtaan verrattuna, mutta kesto on erittäin lyhyt. Siksi katkaisijalla tulisi olla kyky sietää tämä lyhytaikainen aaltovirta ilman toimintahäiriöitä. Yleensä tulee valita sopiva viiveominaisuuksilla varustettu malli, jotta varmistetaan, että se toimii luotettavasti vain jatkuvan ylikuormituksen tai oikosulkuvian sattuessa. CJ19-sarjan kontaktorin paikannus ja koordinointi

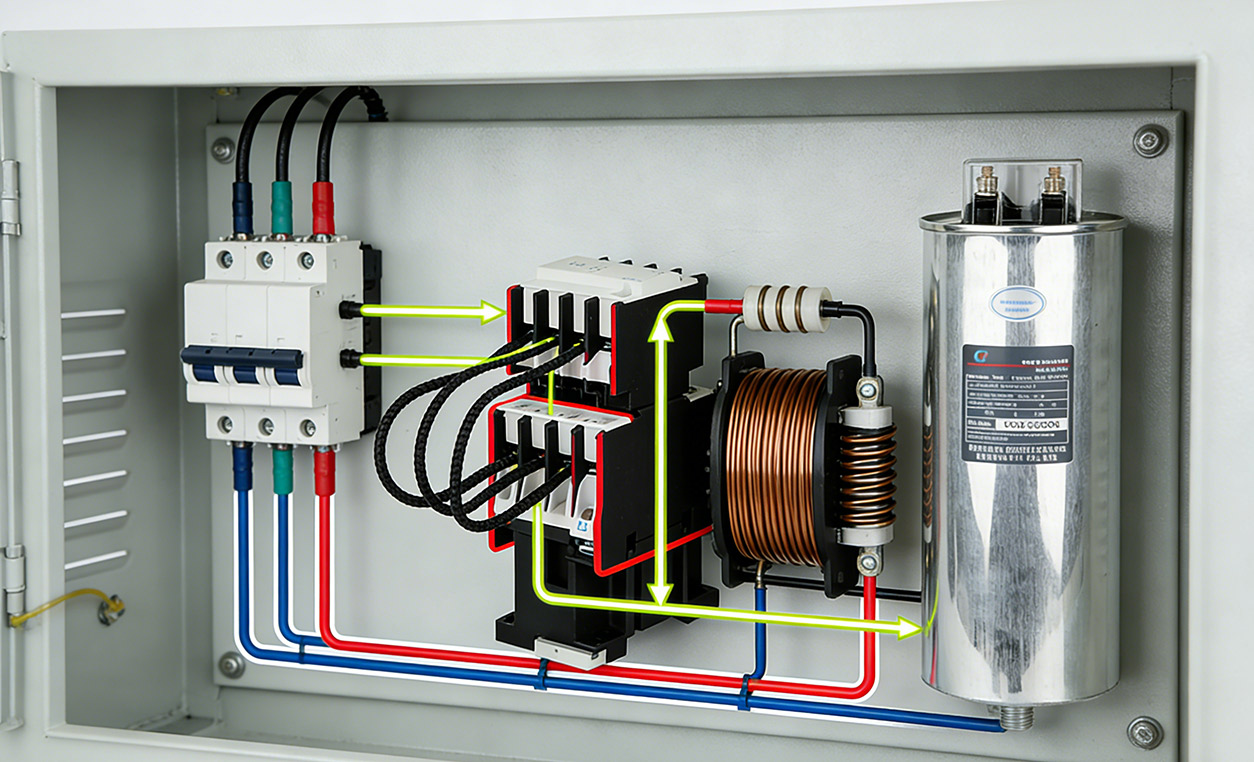

CJ19-sarjan kondensaattorin kytkentäkontaktori on suunniteltu "älykkääksi kytkentätoimeksiantajaksi" eikä "vian katkaisevaksi laitteeksi". Se toimii yhteistyössä katkaisijan suojauksen kanssa pääasiassa toiminnallisen täydentävyyden ja ajoituksen koordinoinnin kautta. CJ19-sarjan kontaktori sisältää tavallisesti vastuksen tai induktorin syöttövirran vaimentamiseksi sen sisäisessä rakenteessa. Sen tehtävänä on suorittaa kondensaattorin ei-syöttövirtakytkentä ja normaali katkaisu edellyttäen, että katkaisija on kiinni ja suojaus on muodostettu. Kun kondensaattoripiirissä on jatkuva ylikuormitus tai oikosulku, ylävirran katkaisijan tulee suorittaa katkaisu. CJ19-sarjan kontaktorin suunnittelussa on otettu huomioon sen kyky kestää tiettyä oikosulkuvirran sähködynaamista vaikutusta, kunnes ylävirran katkaisija poistaa vian täysin, mikä kuvastaa suojausominaisuuksien passiivista koordinaatiota CJ19-sarjan kontaktorin ja katkaisijan välillä.

Systemaattiset huomiot suojauksen koordinoimiseksi

Yksinkertaisella komponenttien lisäämisellä ei saavuteta täydellistä suojauksen koordinointia; sen sijaan järjestelmän suunnittelu- ja todentamisprosessi on ainoa tapa edetä. Se sisältää sähkönjakelujärjestelmän oikosulkukapasiteetin tarkan laskennan, kondensaattoripiirien impedanssiominaisuuksien analysoinnin ja koko vianpoiston ajoitussekvenssin huomioimisen. Hyvin suunnitellulla kompensointijärjestelmällä voidaan varmistaa, että kaikki liitännät kontaktorista katkaisijaan ovat riittävän dynaamisia ja lämpöstabiileja, jolloin vikaenergia voidaan ohjata turvallisesti ja katkaista erittäin lyhyessä ajassa suojatoimenpiteen jälkeen.

Geyue Electricin ratkaisut ja ammattimainen sitoutuminen

Geyue Electric on tunnistanut tarkasti suojauksen koordinoinnin merkityksen pienjänniteloistehokompensointijärjestelmien turvalliselle toiminnalle. Siksi olemme valmistaneet CJ19-sarjan kondensaattorin siirtokontaktoreita, jotka on suunniteltu huolellisesti tämän suojausjärjestelmän saavuttamiseksi. CJ19-sarjan kontaktorimme on valmistettu korkealaatuisista materiaaleista ja käsitelty erityisillä tekniikoilla, jotta varmistetaan niiden koskettimien vakaus ja sähköinen käyttöikä. Sisäänrakennettu ylijännitesuojamekanismi voi tehokkaasti vähentää vaikutusta ylävirran katkaisijaan ja luoda suotuisat laitteistoolosuhteet suojauksen koordinoinnille.

Vielä tärkeämpää on, että Geyue Electricin teknisellä tiimillä on syvälliset järjestelmäanalyysiominaisuudet. Voimme auttaa asiakkaita suunnittelemaan kokonaisratkaisuja heidän erityisten tehonjakoparametriensa perusteella, mukaan lukien katkaisijoiden valinnassa ja suojausasetusten arvojen tarkistamisessa. Automatisoitu tuotantolinjamme ja täydellinen laadunvalvontajärjestelmämme ovat sitoutuneet toimiin. Ne varmistavat jokaisen CJ19-sarjan kondensaattorikytkentäkontaktorin ja muiden lähteestä tulevien komponenttien johdonmukaisuuden ja korkean luotettavuuden, jolloin ne voivat toimia koordinoidusti ylemmän tason suojalaitteiden kanssa todellisen käytön aikana ja muodostavat vankan turvaesteen pienjännitteisen loistehokompensointijärjestelmän. Jos on vaatimuksia, ota yhteyttäinfo@gyele.com.cn. Odotamme innolla pienjännitteen loistehokompensointiprojektiisi liittyvien ongelmien ratkaisemista.
