Kuinka itsekorjautuvat shunttikondensaattorit eliminoivat hukattua sähköä ja varhaiset viat pienjännitejärjestelmissä?

Lakkaa maksamasta "hukkaan sähköstä": Näkymättömän "Perpetual Motion Machine" -koneen paljastaminen matalajännitteisten virranjakelujärjestelmien sisällä

Oletko koskaan törmännyt tällaiseen tilanteeseen? Tehdassi virranjakelukaapeissa rivit kondensaattoreita, jotka on asennettu alle kaksi vuotta sitten, alkavat "bulkoitua" (pullistua kotelossa) tai jopa "aloittaa lakkoon" laukaisemalla katkaisijat. Huoltohenkilöstö rypistelee edestakaisin, mutta sähkölaskusi luvut pysyvät sitkeästi korkeina, ja tehokertoimen sakkoilmoitukset saapuvat edelleen aikataulussa.

Tässä vaiheessa kokenut teknikko saattaa kertoa sinulle: "Kondensaattorit ovat vanhentuneet; on aika vaihtaa koko erä."

Mutta oletko koskaan pysähtynyt ihmettelemään, miksi nämä kondensaattorit "kuolevat" niin nopeasti? Miksi jotkin laitteet kestävät viisi vuotta, kun omasi tuskin puolitoista vuotta? Tänään emme keskustele kuivista teknisistä tiedotteista. Sen sijaan insinöörinä, jolla on vuosien käytännön kokemus loistehon kompensoinnista, haluan puhua sinulle kondensaattoreiden sisällä riehuvasta "mikroskooppisesta sodasta" – konfliktista, joka vaikuttaa suoraan sähkölaskuasi – ja esitellä sinulle ratkaisun, jota usein kuvataan "ikuiseksi liikkeeksi".itsekorjautuva shunttikondensaattori.

I. Mitä "lyhytikäiset" kondensaattorisi tarkalleen kävivät läpi?

Pienjännitteisessä tehonjakelujärjestelmässä shunttikondensaattorien ensisijainen tehtävä on "vetää takaisin" tuo "löysyttävä" loisteho, mikä parantaa tehokerrointa. Perinteisen kondensaattorin sisäinen rakenne muistuttaa kerrostettua "sandwich"-kerrosta: kaksi metallifolioelektrodikerrosta, jotka erotetaan kerroksella eristävää dielektristä materiaalia (tyypillisesti polypropeenikalvo).

Suurin piilotettu riski tässä rakenteessa on tämä: jos jossain dielektrisessä materiaalissa on mikroskooppinenkin vika - jotain, jota teolliset valmistusprosessit eivät koskaan pysty poistamaan 100-prosenttisesti -, kyseinen kohta kärsii dielektrisen hajoamisen jännitteen vaihtelujen vaikutuksesta. Yksi häiriö johtaa pysyvään oikosulkuun; koko kondensaattori "puhkaistaan" ja muuttuu välittömästi hyödyttömäksi.

Alan tietojen mukaan itsekorjautuvien pienjänniteshunttikondensaattorien maailmanlaajuinen tuotanto saavutti 4,58 miljoonaa yksikköä vuonna 2024; korkea alkuvaiheen epäonnistumisaste on kuitenkin pitkään pysynyt alan jatkuvana kipupisteenä. Monet käyttäjät huomaavat, että heidän kondensaattorinsa "kuolevat toiminnassa" ennen kuin laite on edes ehtinyt maksaa itsensä takaisin kustannussäästöillä.

II. Mikrosekunnin mittakaavassa oleva "itsekirurgia": miten itseparantaminen toimii?

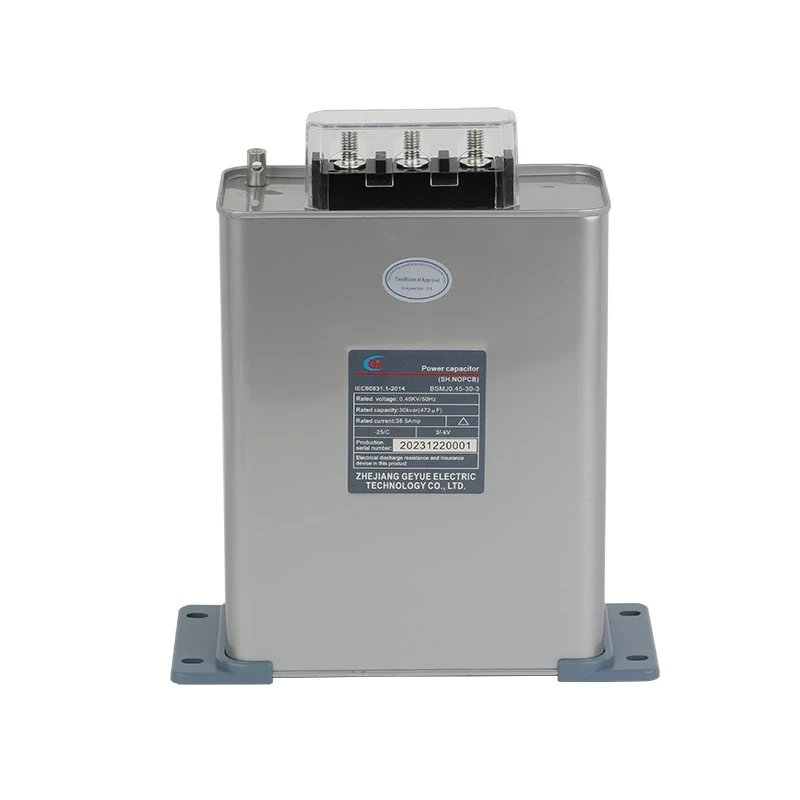

Tämä vie meidät tämän päivän keskustelun tähteen:itsekorjautuva shunttikondensaattori. Sen ydinsalaisuus piilee metalloidussa polypropeenikalvossa.

Tämä kalvo ei ole enää erillinen metallikalvo; sen sijaan erittäin ohut sinkki-alumiiniseoksen kerros höyrystetään suoraan polypropeenikalvon pinnalle toimimaan elektrodina. Mitä tapahtuu, kun kalvon heikko kohta kärsii dielektrisen rikkoutumisen?

Prosessi on kiehtova:

Hajoamishetkellä - vain muutamassa mikrosekunnissa (sekunnin miljoonasosassa) - hajoamispiste tuottaa voimakasta paikallista lämpöä, joka saavuttaa jopa useita tuhansia asteita. Tällä hetkellä hajoamiskohtaa ympäröivä ultraohut metallipinnoite "haihtuu" välittömästi tai "puhalletaan pois", jolloin syntyy pieni, vain muutaman millimetrin halkaisijaltaan eristävä vyöhyke. Valokaari sammuu, eristys palautuu ja loput 99,99 % kondensaattorista pysyy täysin ehjänä ja toimii edelleen normaalisti.

III. Enemmän kuin "tuhoutumaton" – "hienoin laskettu" sijoitus

Monet hankinnan ammattilaiset saattavat kysyä: "Eikö "itseparantuminen" tarkoita yksinkertaisesti pidempää elinikää? Kuinka paljon rahaa pidempi elinikä voi itse asiassa säästää?"

Tehdään insinöörilaskenta:

Asennusedut pienemmästä koosta ja painosta: Uudet itseparantuvat kondensaattorit, joissa käytetään metalloitua sinkki-alumiinikomposiittikalvotekniikkaa, ovat vain neljäsosasta kuudesosaa vanhojen kondensaattorimallien koosta ja painosta. Tämä tarkoittaa, että samassa kaappikotelossa voit saavuttaa suuremman kompensointikapasiteetin – tai säästää suoraan kalliissa kustannuksissa, jotka tyypillisesti liittyvät kokonaisten kaappijärjestelmien jälkiasennukseen tai päivittämiseen.

Vähäinen tehohäviö: Perinteiset kondensaattorit kärsivät merkittävästä sisäisestä tehohäviöstä ja tuottavat huomattavaa lämpöä. Sitä vastoin nykyaikaisten itsekorjautuvien kondensaattoreiden dielektrisen häviön tangentti (tanδ) on tyypillisesti alle 0,15 %. Mitä tämä tarkoittaa? 50 kVAR:n kondensaattorilla tämä tarkoittaa käytännössä sitä, ettei sisäistä lämpöä muodostu. Jokainen kilowattitunti sähköä, joka muuten menisi hukkaan laitteissa lämmönä, muunnetaan sen sijaan konkreettisiksi taloudellisiksi säästöiksi.

Todella "huoltovapaa" turvallisuuskokemus: Itsestään paranevissa kondensaattoreissa on tyypillisesti sisäänrakennettu ylipainesuoja ja räjähdyssuojattu mekanismi. Jos sisäiset viat kerääntyvät kriittiselle tasolle ja aiheuttavat liiallisen sisäisen paineen, kondensaattorin kotelo laajenee; tämä laajennus katkaisee välittömästi sisäisen kuparisen sulakelinkin ja katkaisee näin fyysisesti virtalähteen. Tämä mekanismi ei vain suojaa itse kondensaattoria, vaan myös koko virranjakelukaappia eliminoiden täysin riskit – kuten öljyvuodon tai jopa räjähdyksen – jotka tavallisesti liittyvät perinteisiin öljyyn upotettuihin kondensaattoreihin. IV. Data ei valehtele: miksi globaalit markkinat ovat siirtymässä kohti itseparantavaa teknologiaa?

QYResearchin toimialan näkemysten mukaan itsekorjautuvien pienjänniterinnakkaiskondensaattorien maailmanlaajuisten markkinoiden ennustetaan saavuttavan 1,935 miljardin RMB:n arvon vuoteen 2031 mennessä, mikä ylläpitää yli 4,7 %:n vuosikasvua (CAGR). Tätä suuntausta ohjaa enemmän kuin pelkkä teknologinen iteraatio; Se on ensisijaisesti vastaus yhä tiukentuviin sähkönlaatuvaatimuksiin teollisuuslaitoksissa, liikerakennuksissa ja datakeskuksissa.

Erityisesti sinkki-alumiiniseospinnoitteiden käyttö on ratkaissut täydellisesti perinteisiin materiaaleihin liittyvät luontaiset kompromissit - erityisesti puhtaiden alumiinikalvojen hapettumisalttius ja puhtaiden sinkkikalvojen huono korroosionkestävyys. Tämä innovaatio varmistaa, että jopa pitkittyneillä vaihtovirtakuormituksilla kondensaattorin kapasitanssin heikkenemiskäyrä pysyy erittäin tasaisena.

V. Yhteenvetona: Rehellisiä neuvoja hankinta- ja suunnittelualan ammattilaisille

Kokeneena alan veteraanina haluaisin antaa tämän neuvon: kun valitset itseparantuvia rinnakkaiskondensaattoreita, älä keskity pelkästään nimelliseen kVAr-arvoon; sen sijaan kiinnitä huomiota seuraaviin kriittisiin tekijöihin:

Materiaalin koostumus: Käyttääkö se sinkki-alumiinikomposiitti metalloitua kalvoa? Onko kalvossa paksunnetun reunan tekniikkaa? (Tämä vaikuttaa suoraan sen kykyyn kestää käynnistysvirtoja.)

Valmistusprosessi: Onko ruiskutettu metallikerros kiinnitetty kunnolla? Onko hitsaus luotettava? (Nämä tekijät määräävät kosketusvastuksen ja syntyvän lämmön määrän.)

Turvallisuussuojaus: Onko se varustettu ylipaineella, räjähdyssuojatulla katkaisulaitteella? Onko siinä sisäänrakennetut purkausvastukset? (Näillä toimenpiteillä varmistetaan huoltohenkilöstön turvallisuus.)

Tehonlaatu toimii teollisuustuotannon "näkymättömänä verenkiertona", ja itsekorjautuva rinnakkaiskondensaattori toimii "super-elimenä", joka pystyy sekä "tuottamaan verta" että "parantamaan itsensä".

Jos sinua edelleen rasittaa kondensaattorien vaihtaminen kahden vuoden välein – ja jos haluat todella toteuttaa "minimimiehitetyn" tai automatisoidun jakeluasemaympäristön - on korkea aika hyödyntää tekniikkaa tämän piilotetun käyttökulun poistamiseksi pysyvästi kirjanpidosta.
